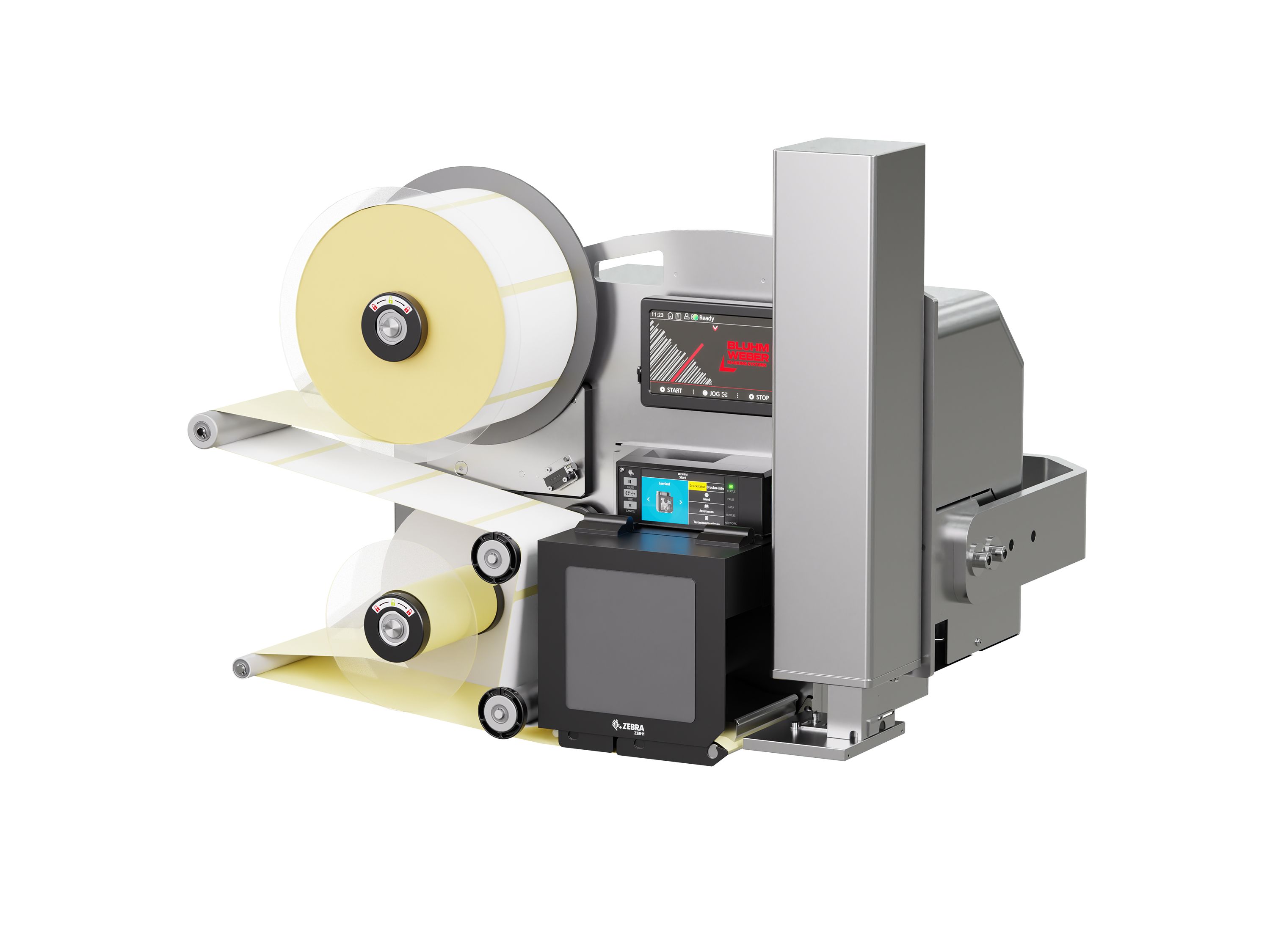

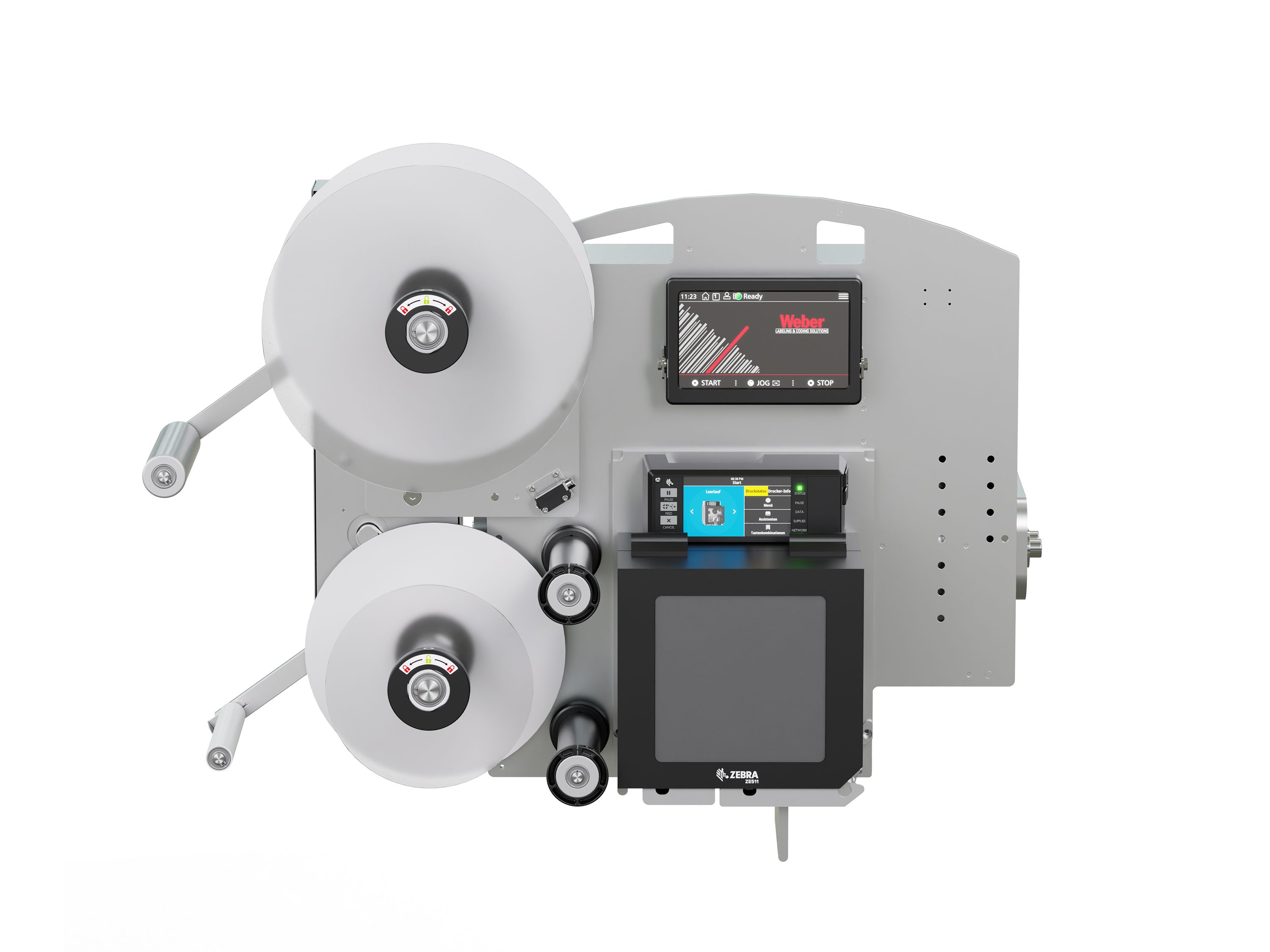

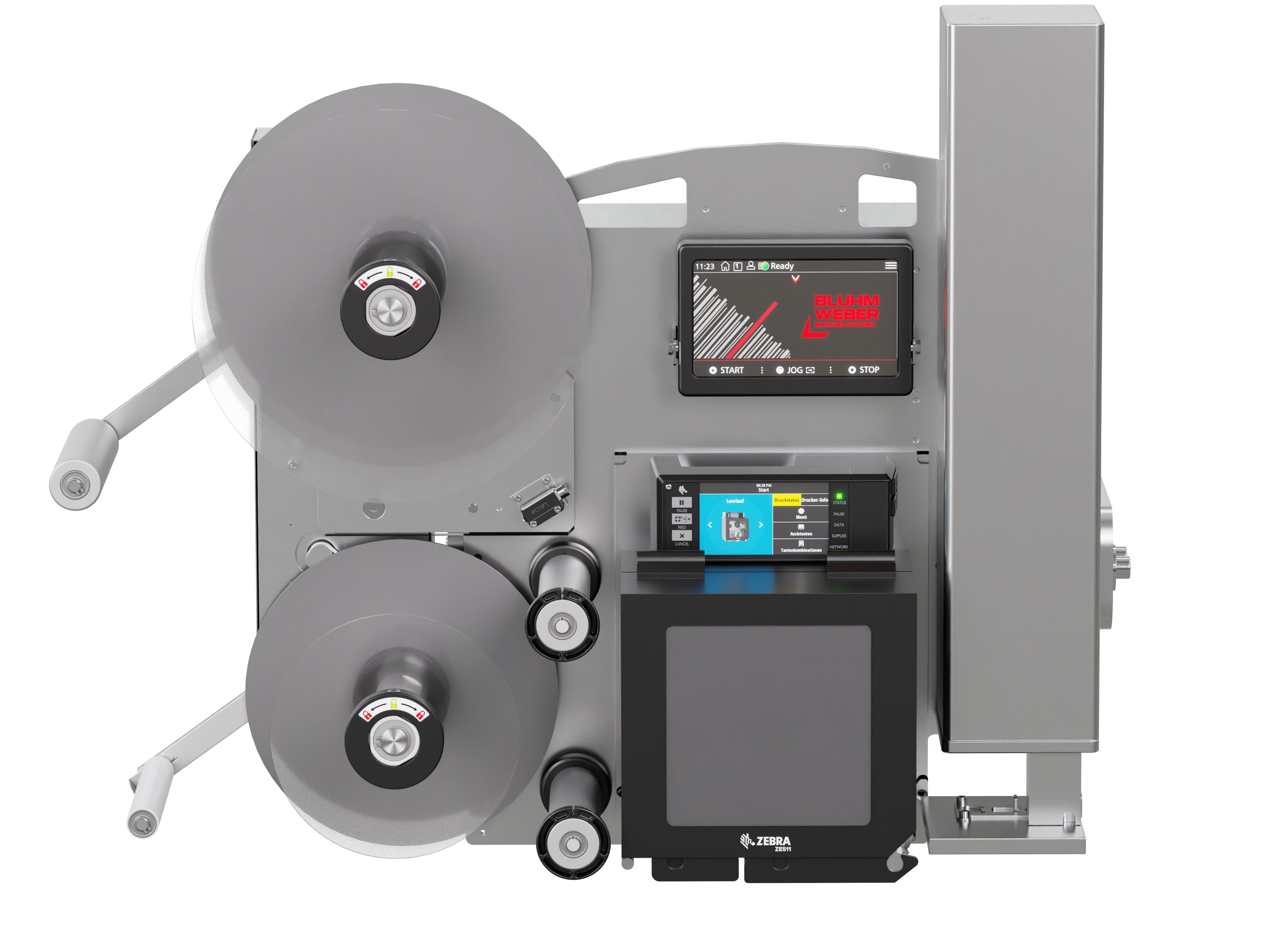

Sistema di stampa e applica

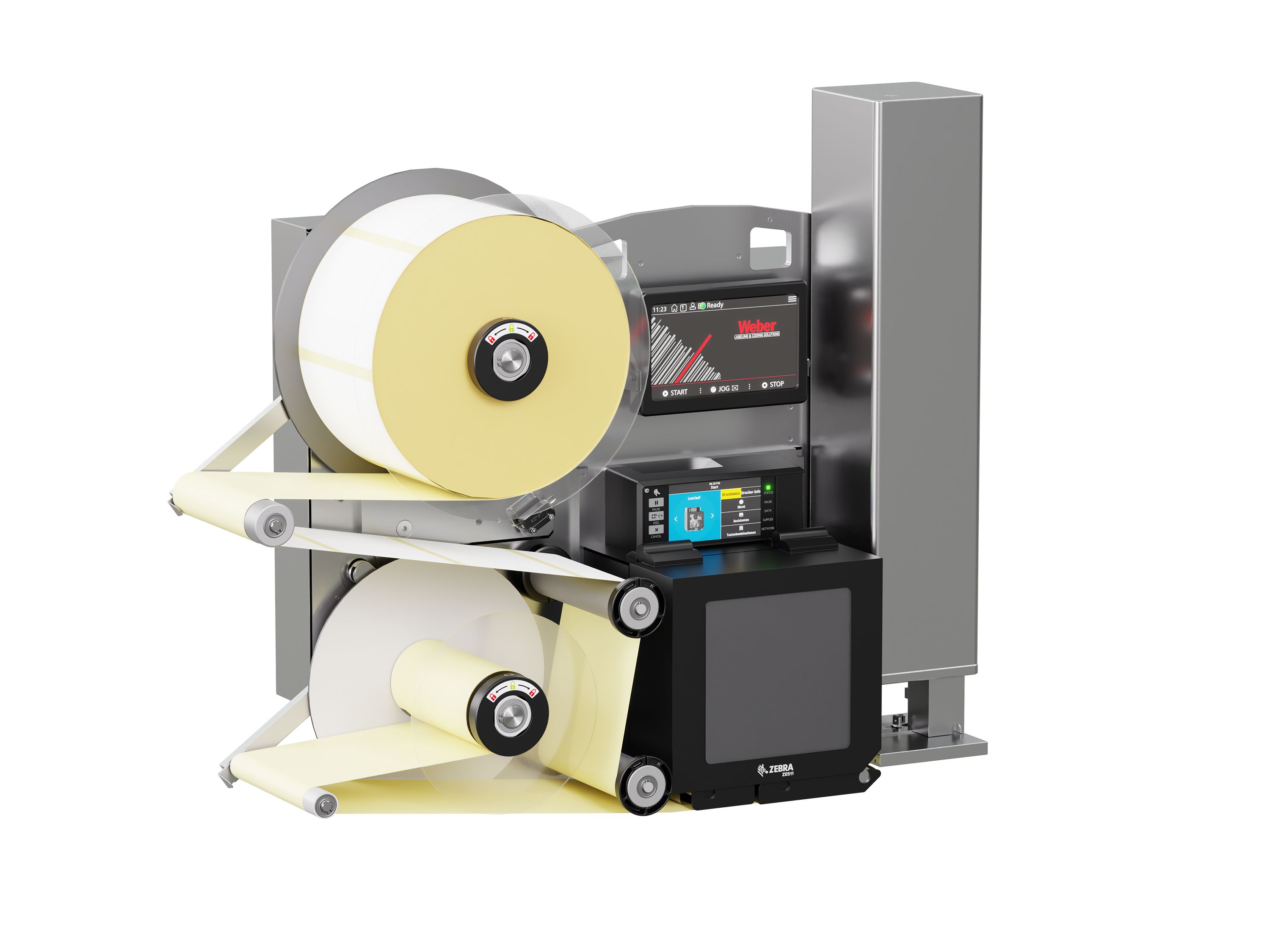

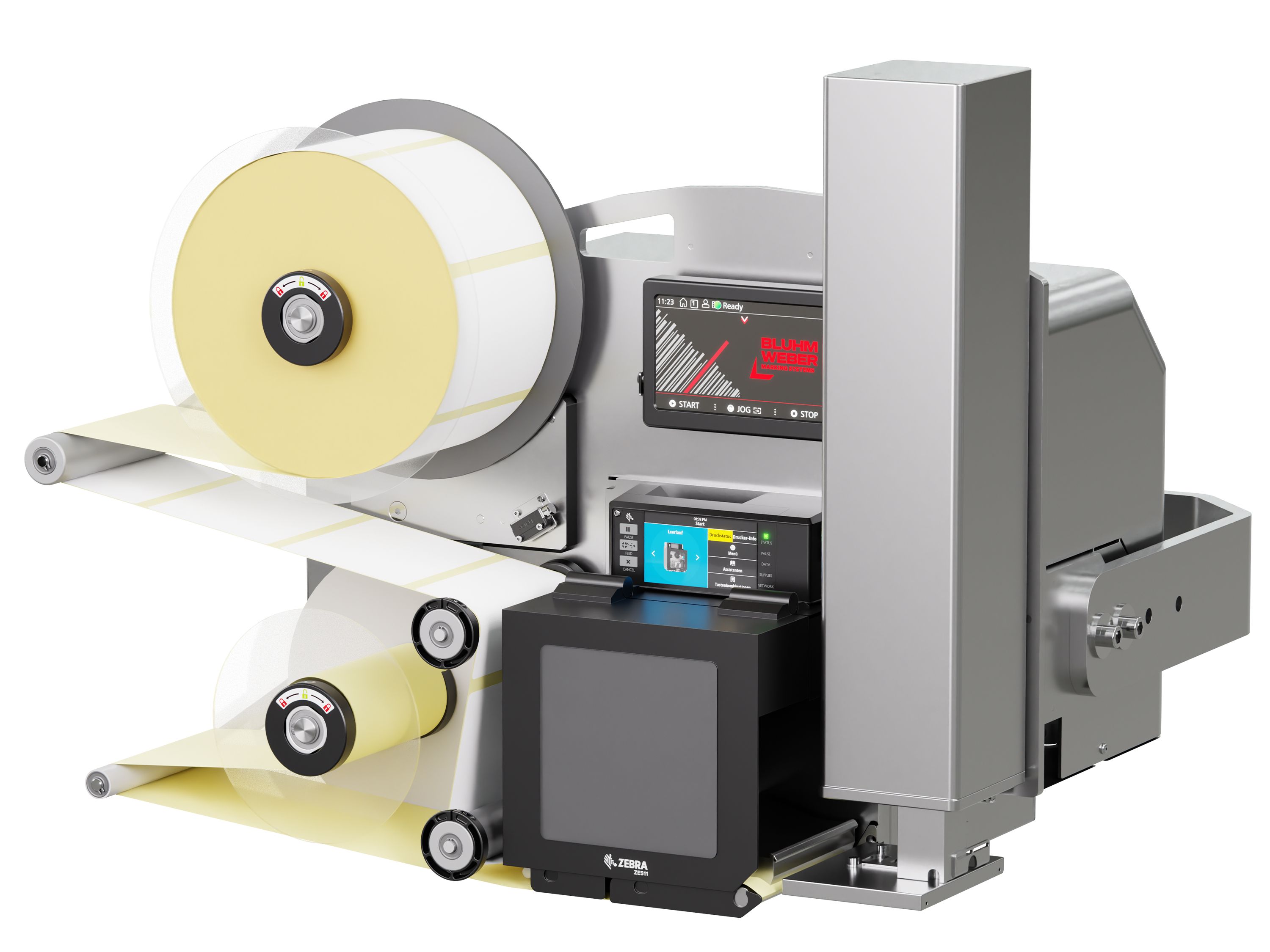

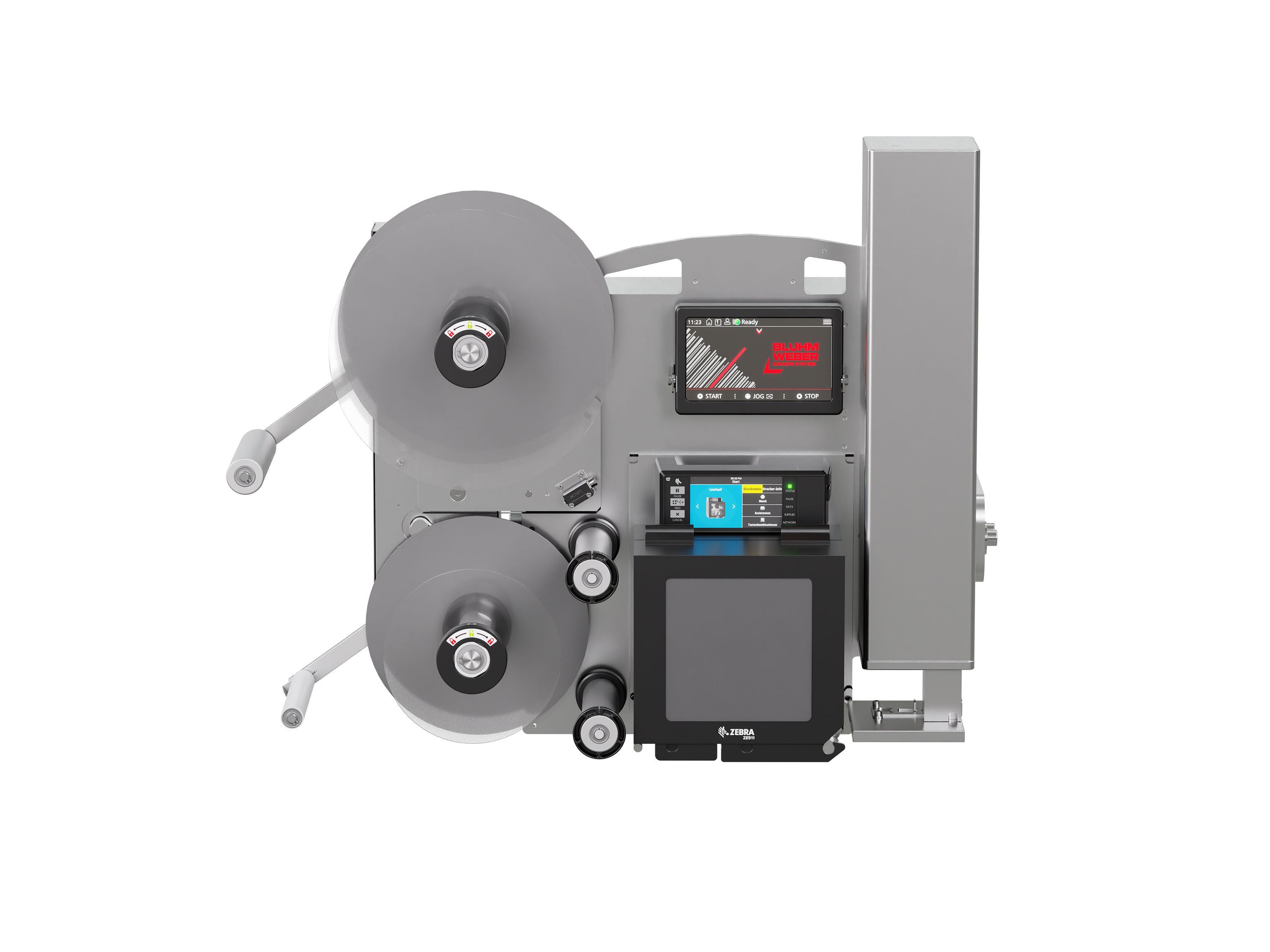

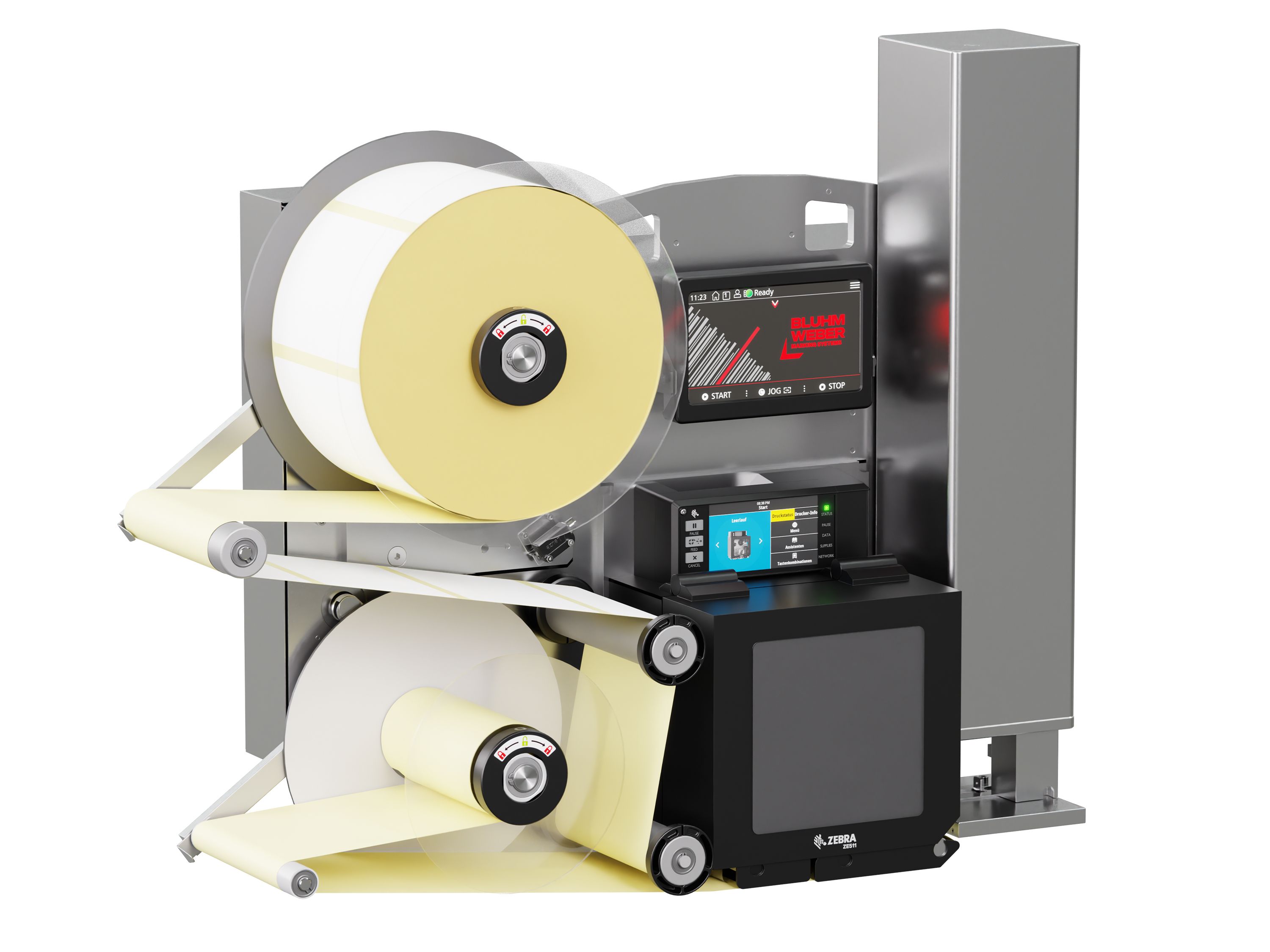

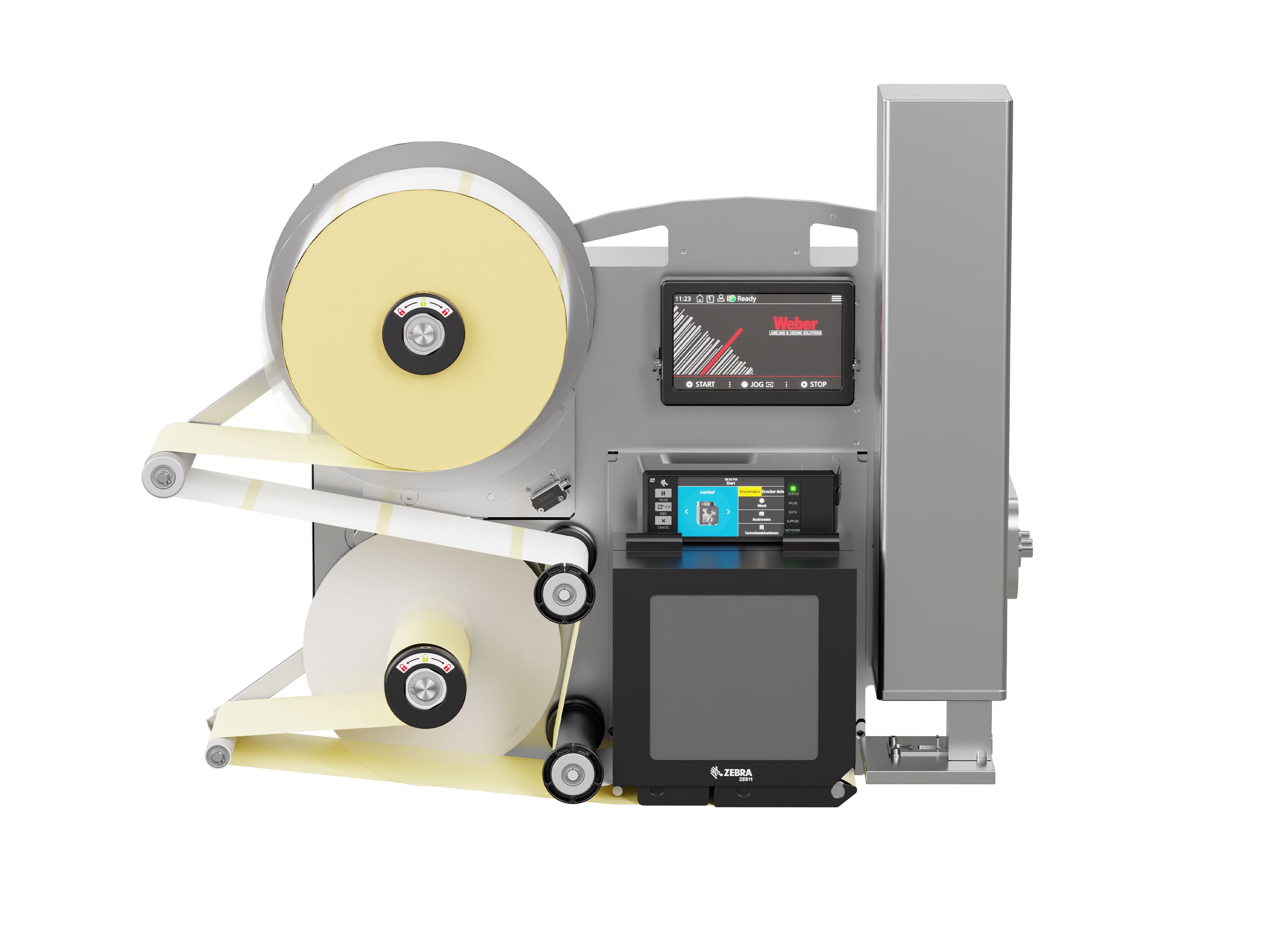

Legi-Air 4050E

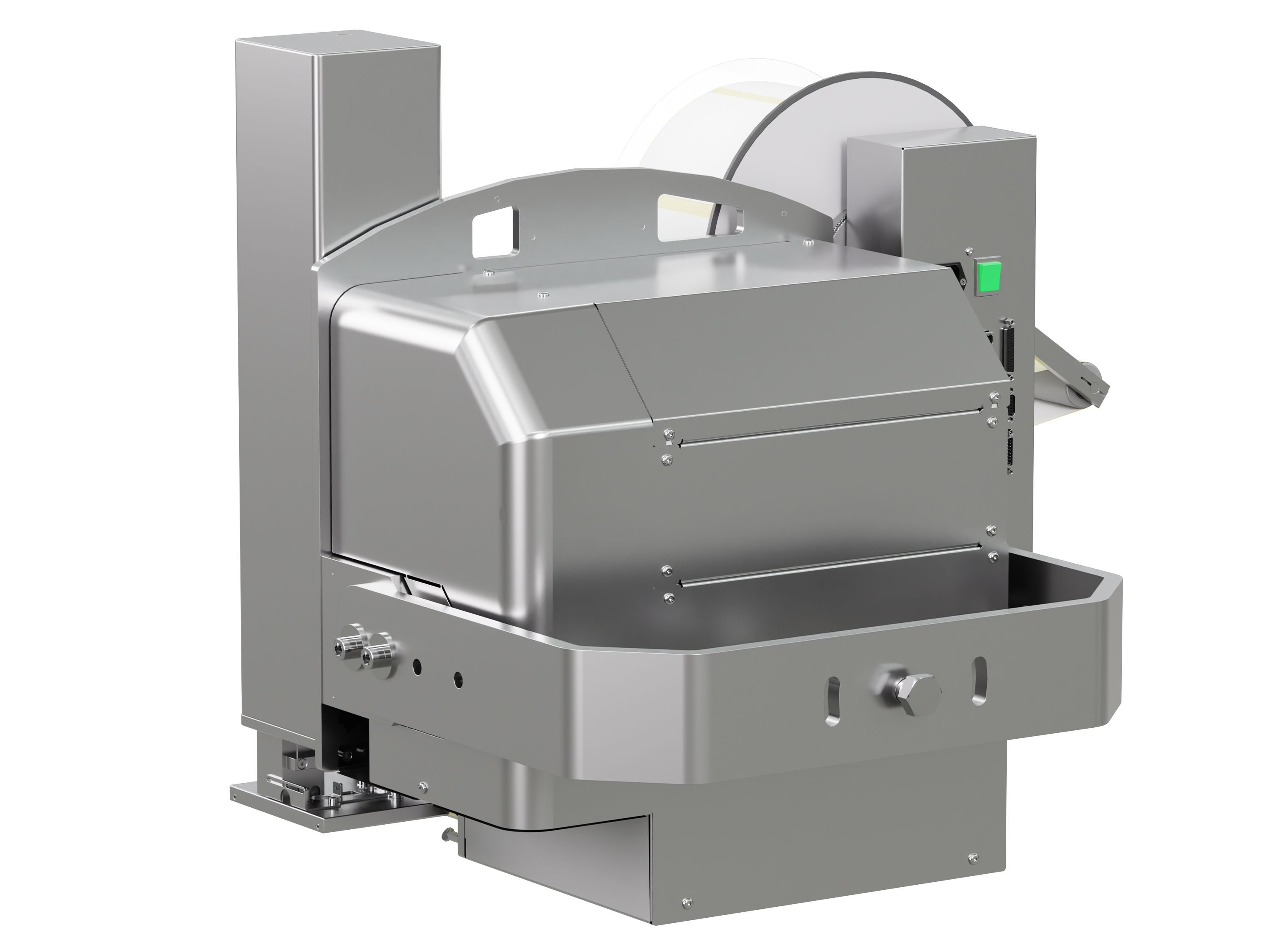

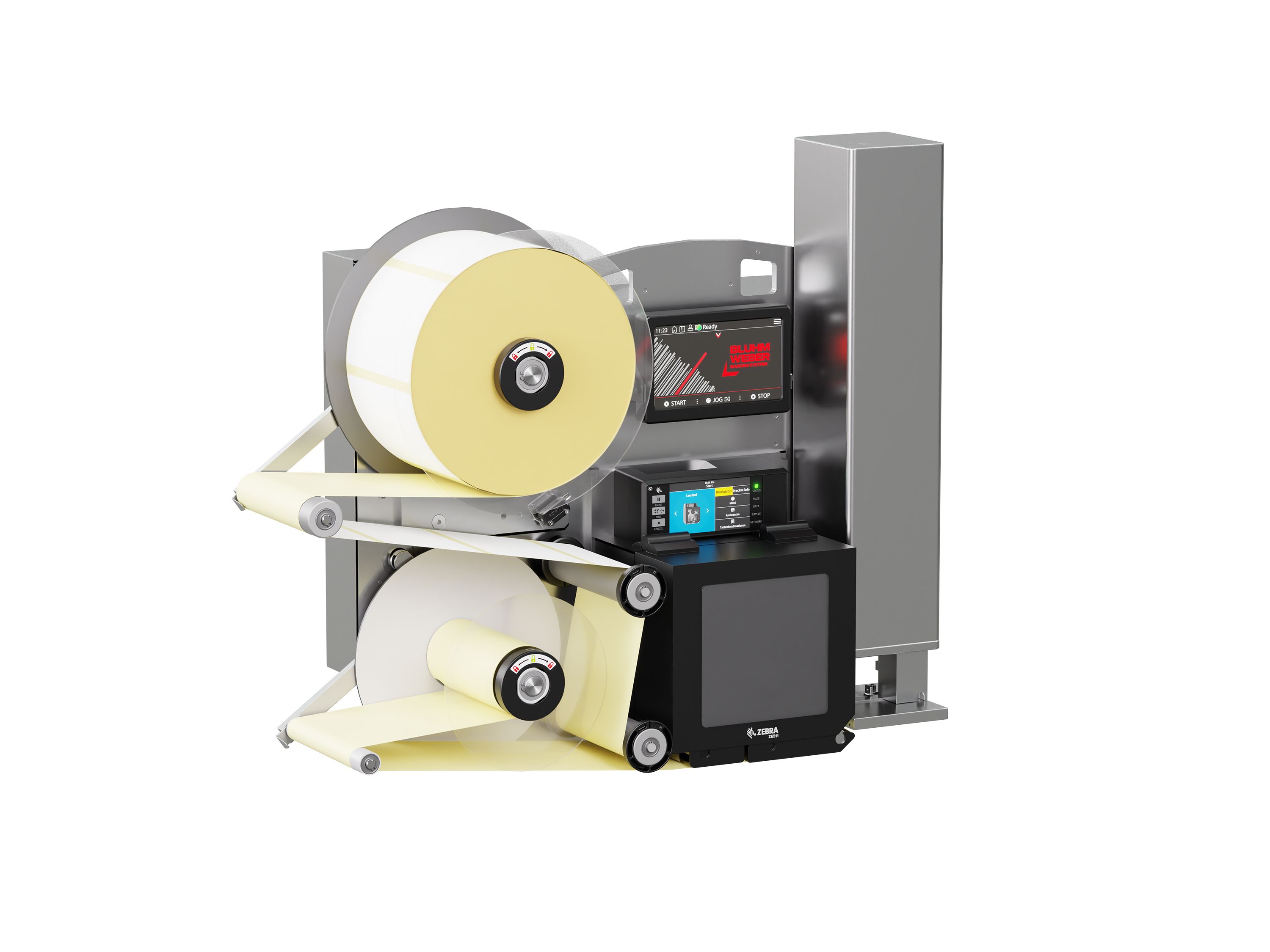

Tuttofare ad efficienza energetica elevata per applicazioni ad alta velocità con un’ampia gamma di opzioni di espansione

  • Ridotto consumo di aria compressa ed usura ridotta
  • Ampia scelta di applicatori, stampi e moduli di stampa
  • Capacità di Industria 4.0
  • Ciclo di erogazione fino a 240 etichette/min
  • Raggiunge velocità di stampa fino a 400 mm/s
  • Formato etichetta min. 12,5 x 7 mm, max. 160 x 210 mm

1.500 varianti di applicatori per tutte le posizioni ed i formati

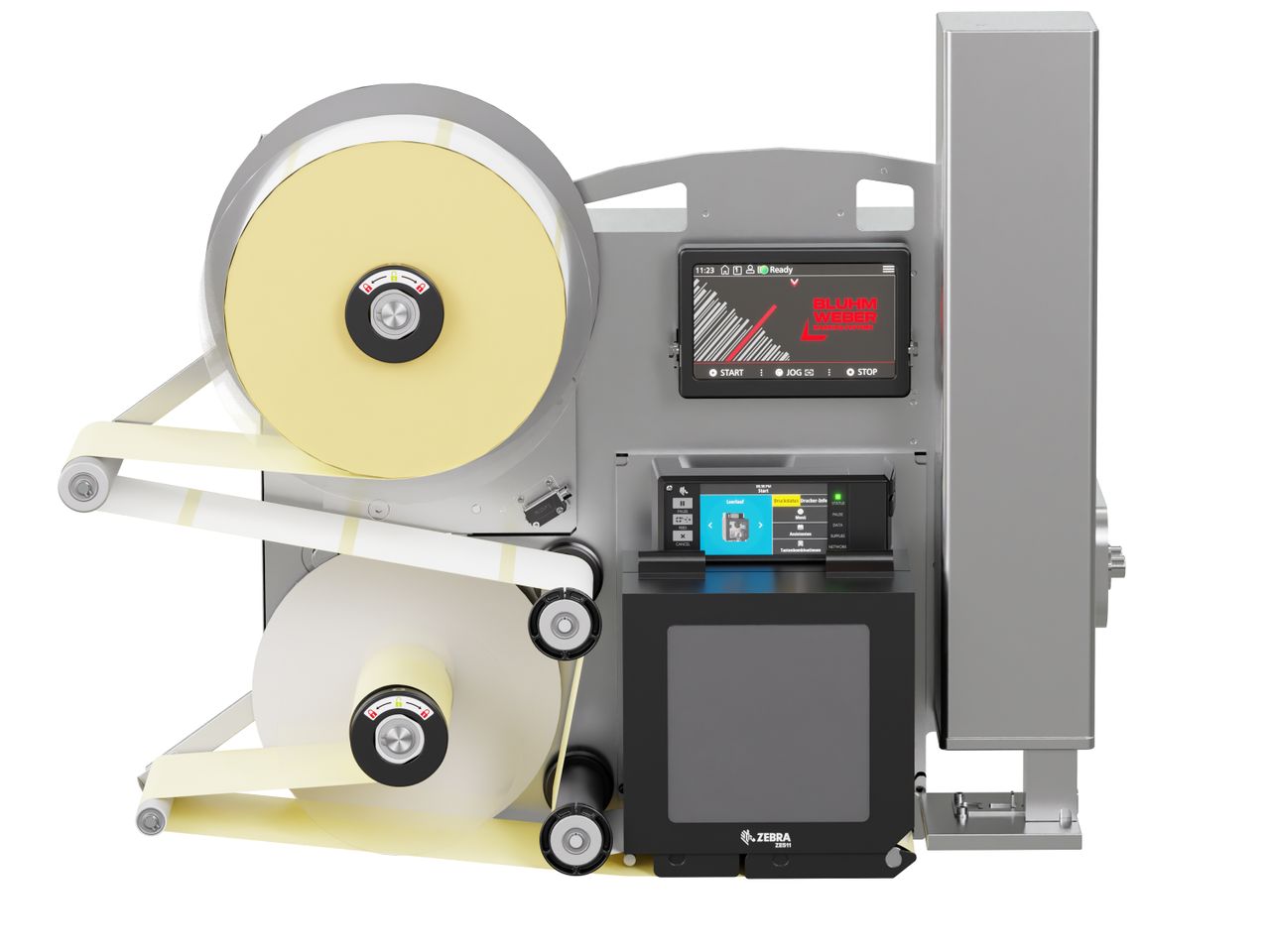

Il Legi-Air 4050E è un sistema di stampa-applicazione etichette robusto e compatto con ampia possibilità di espansione. Grazie alla costruzione modulare e a oltre 1.500 varianti di applicatori, il sistema può essere adattato in modo mirato alla tua applicazione. I numerosi applicatori disponibili, molto stabili, consentono qualsiasi posizione e velocità di etichettatura. Per la stampa delle etichette sono disponibili moduli di stampa di tutti i principali produttori.

Il sistema è progettato senza parti soggette a manutenzione. La sostituzione dei componenti avviene solo quando necessario. Solo il modulo di stampa impiegato va mantenuto secondo le specifiche del relativo costruttore.

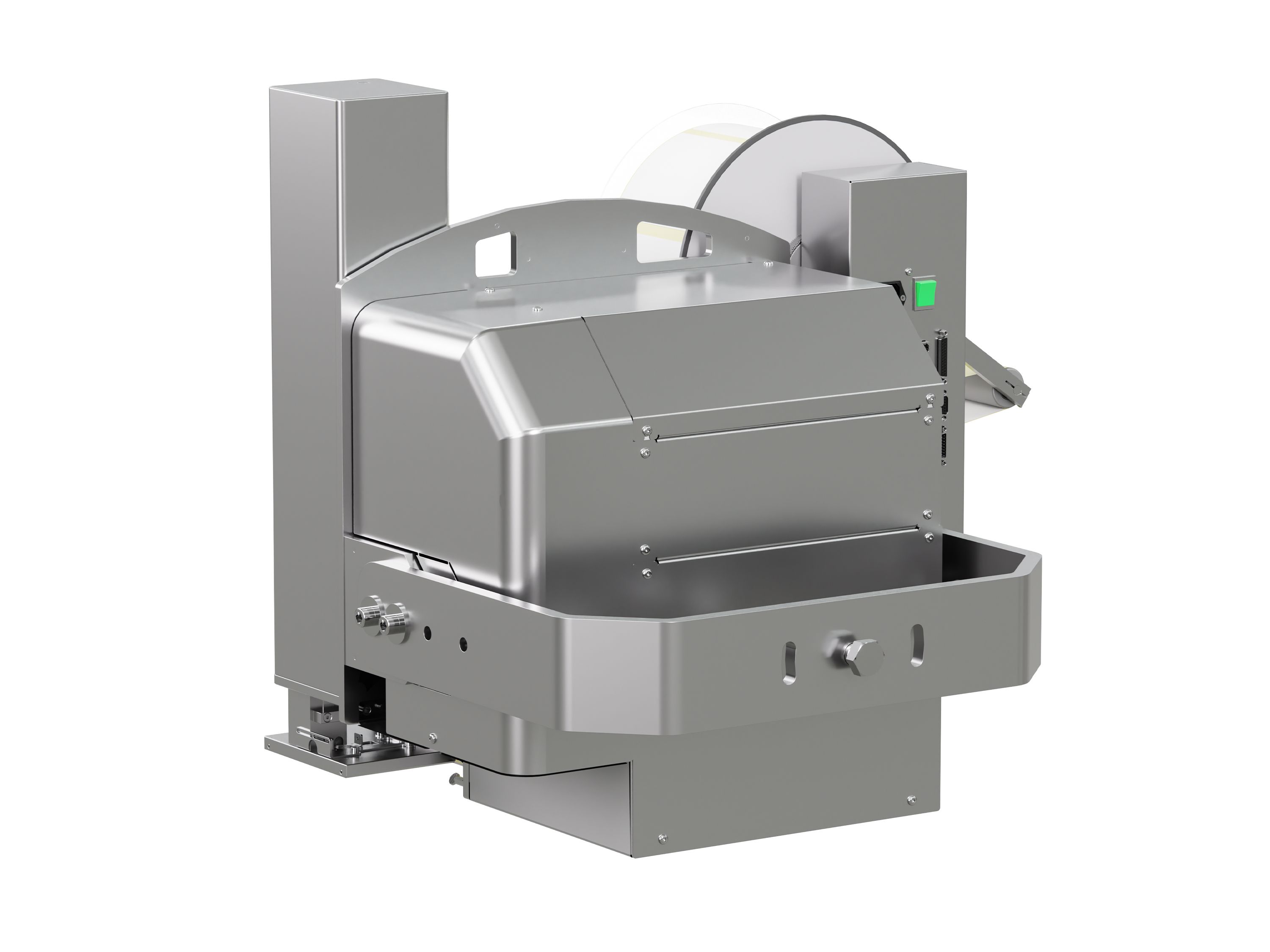

All’occorrenza è disponibile anche un braccio di scarto “Bad Tag Reject” che espelle automaticamente le etichette difettose dalla linea. È inoltre disponibile un carter per l’integrazione in ambienti produttivi con elevata polvere, umidità e/o basse temperature.

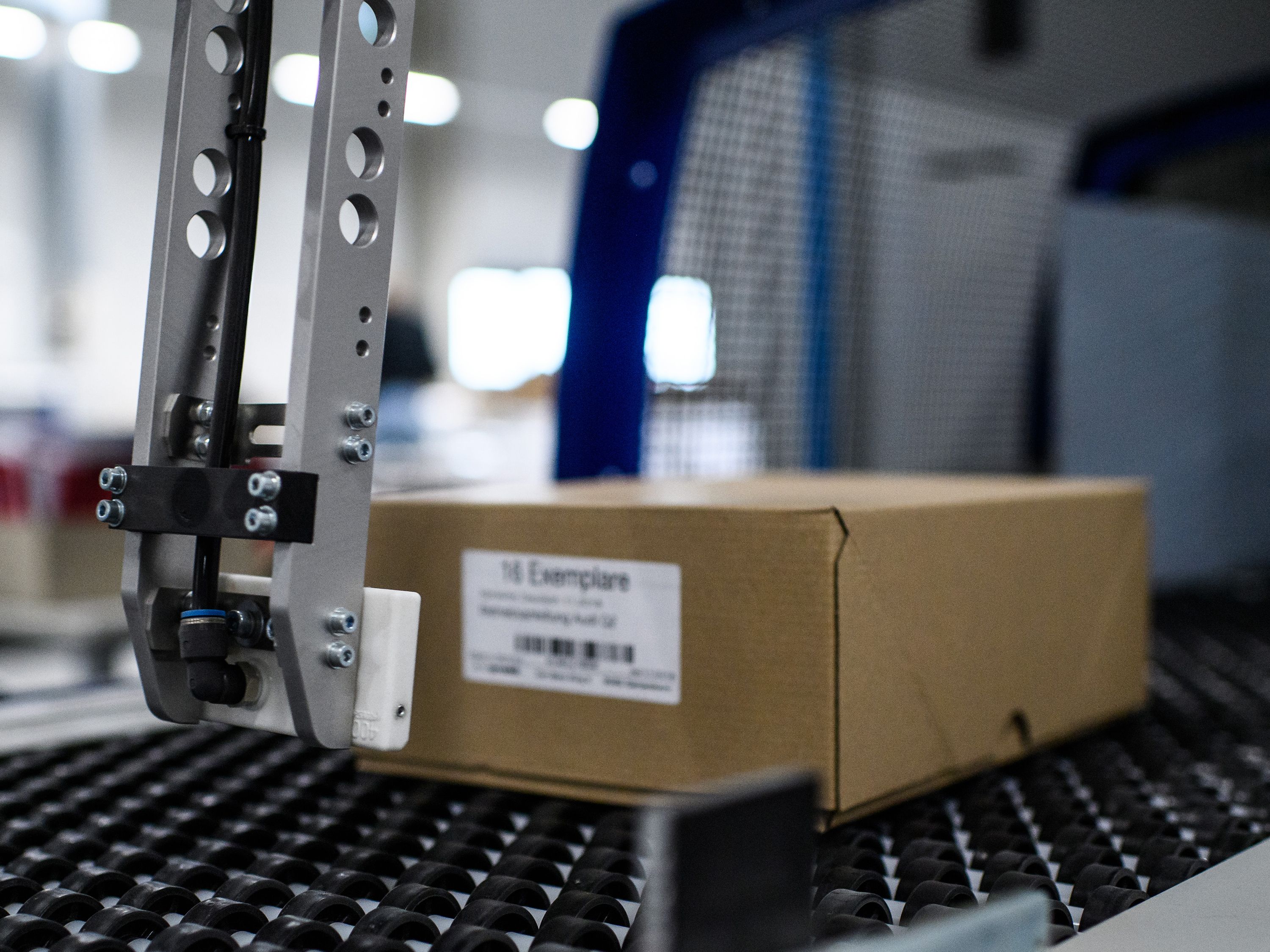

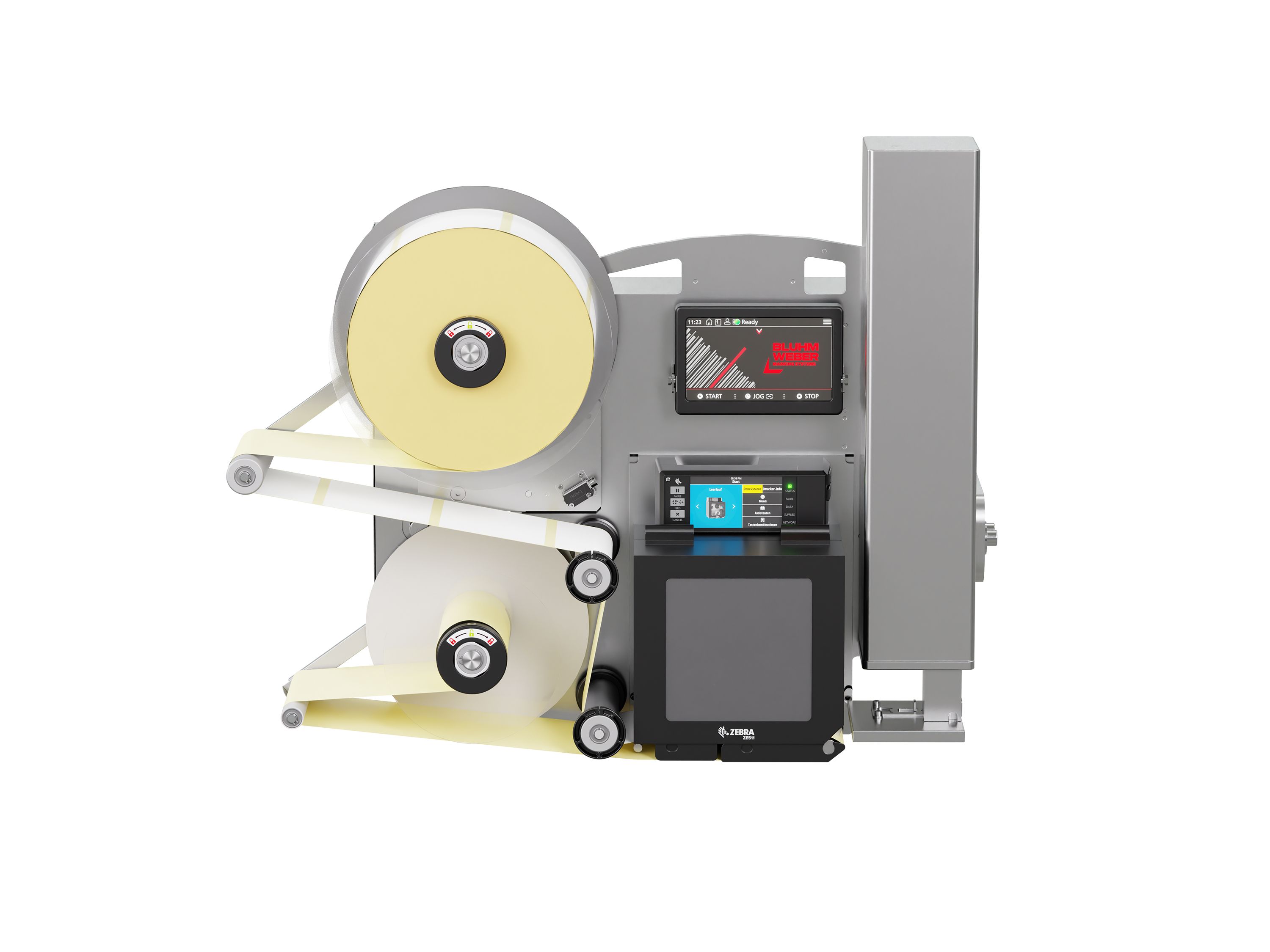

Etichetta Legi-Air 4050E sul lato del cartone

Applicazioni

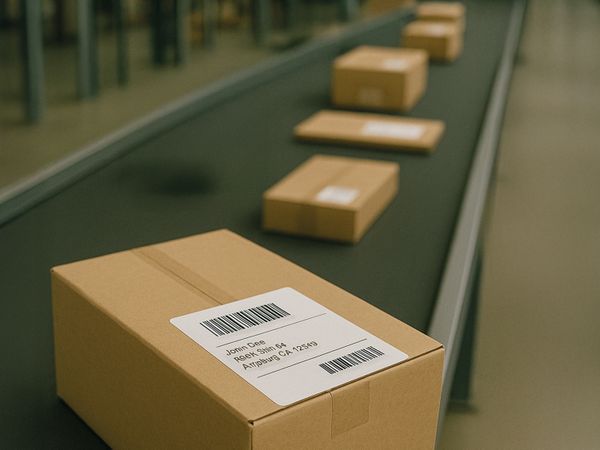

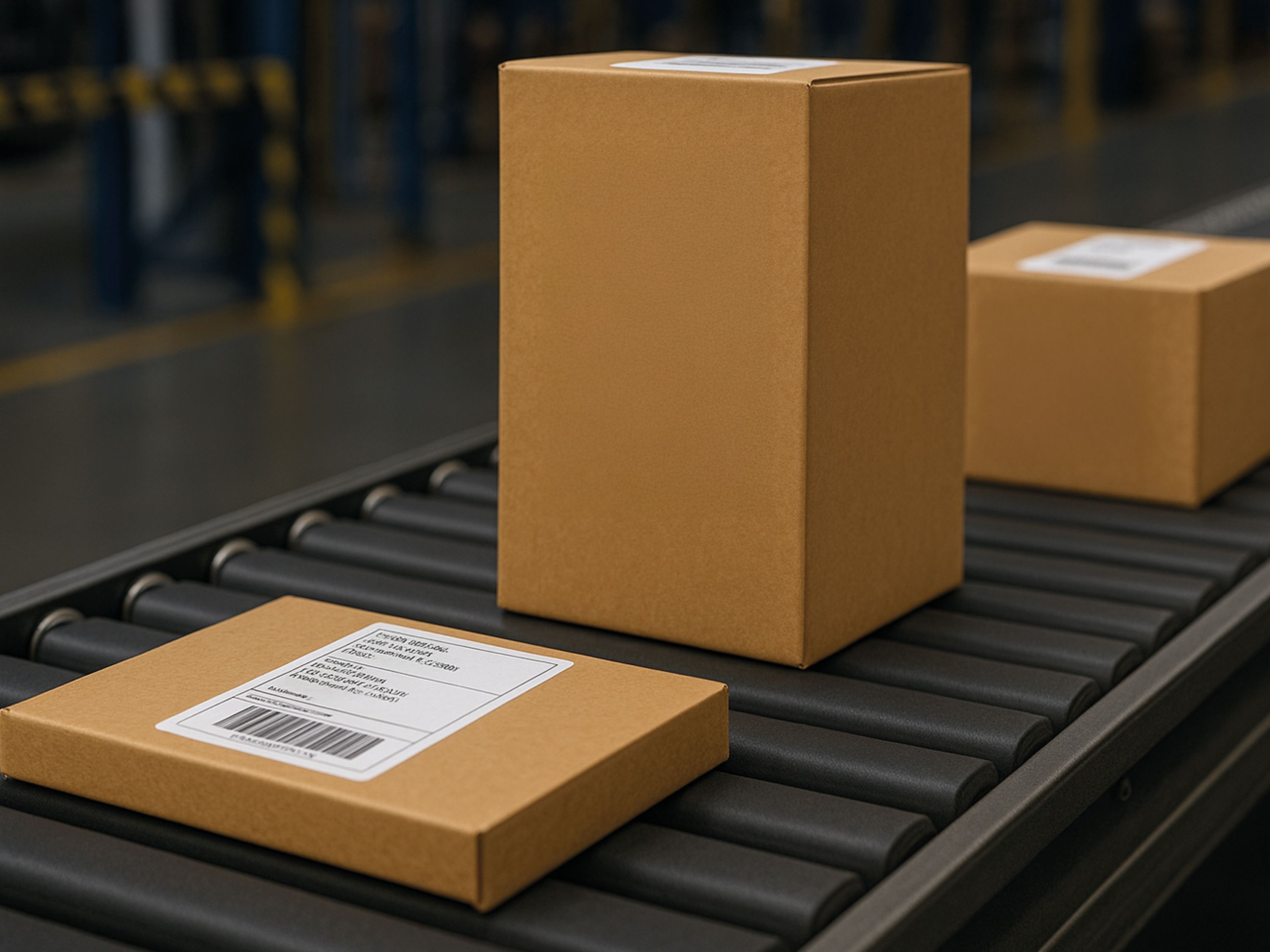

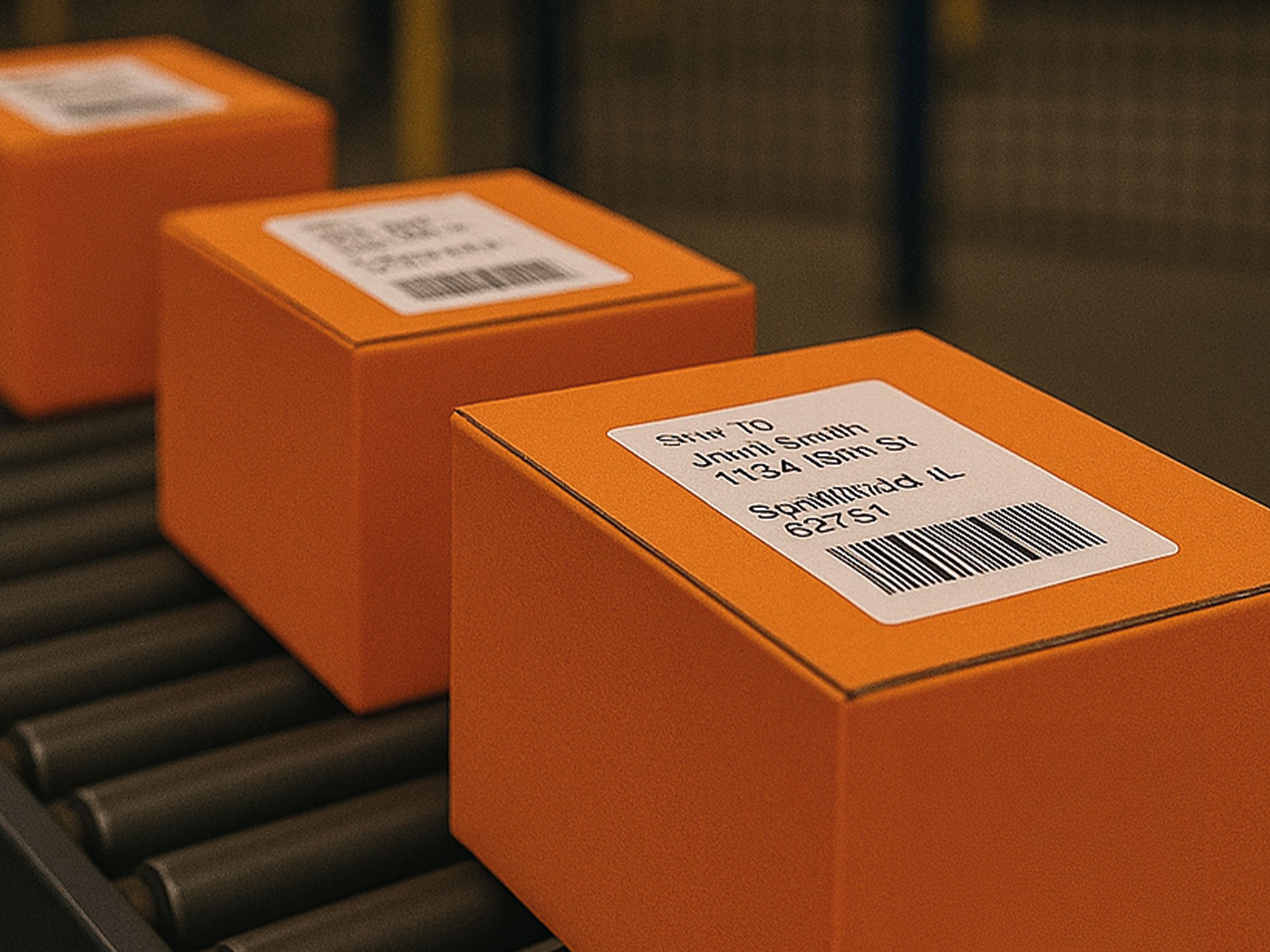

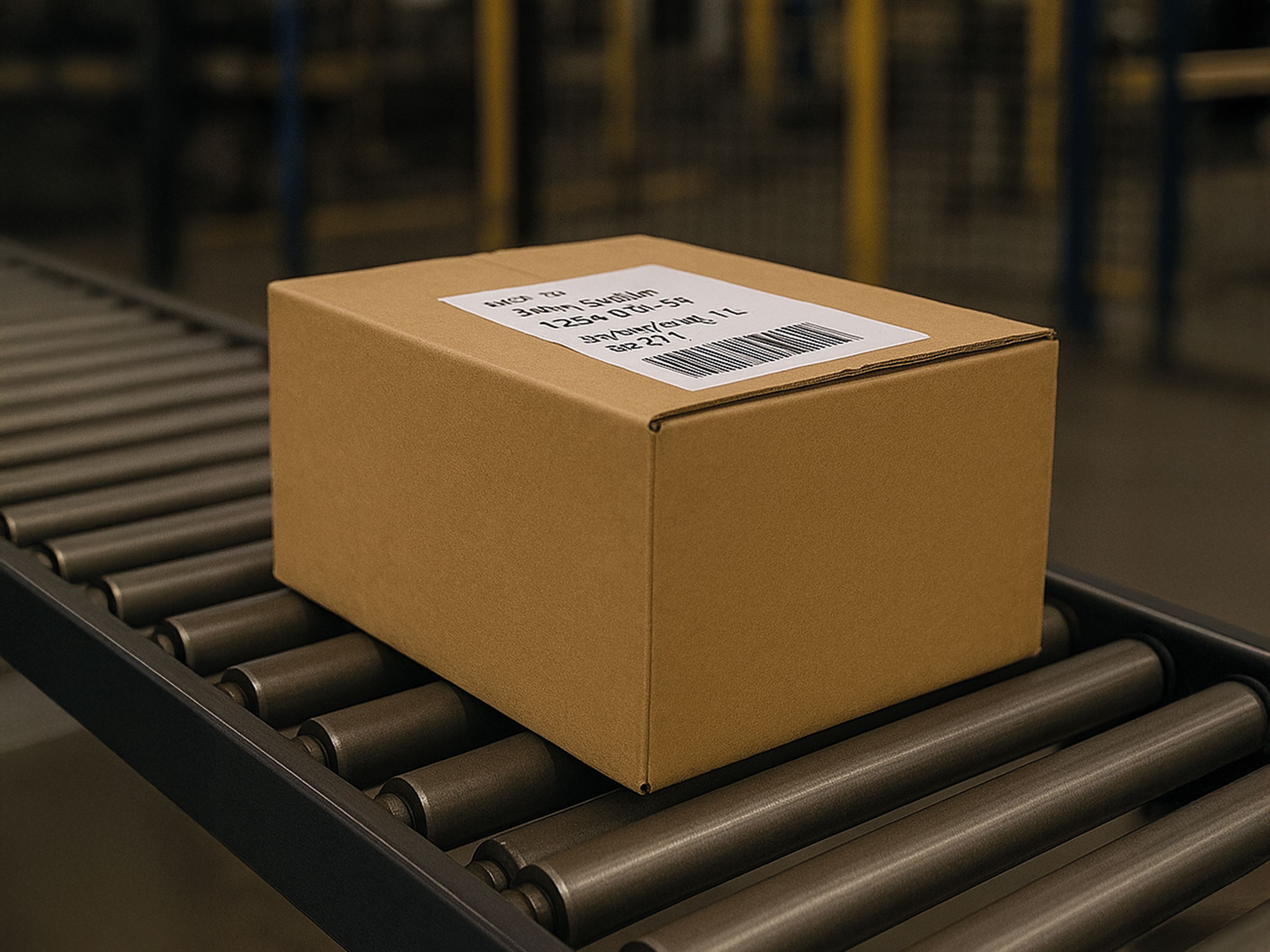

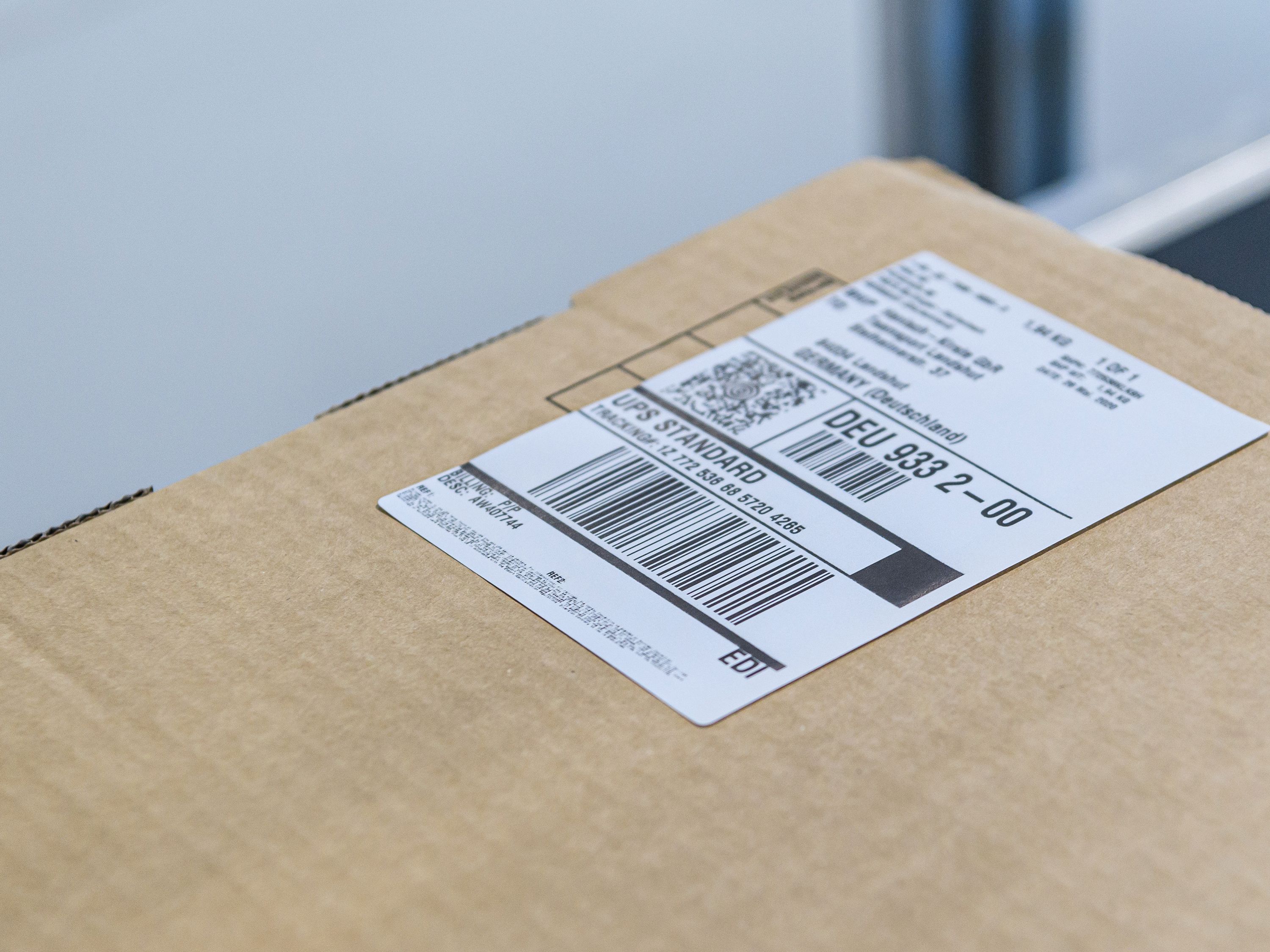

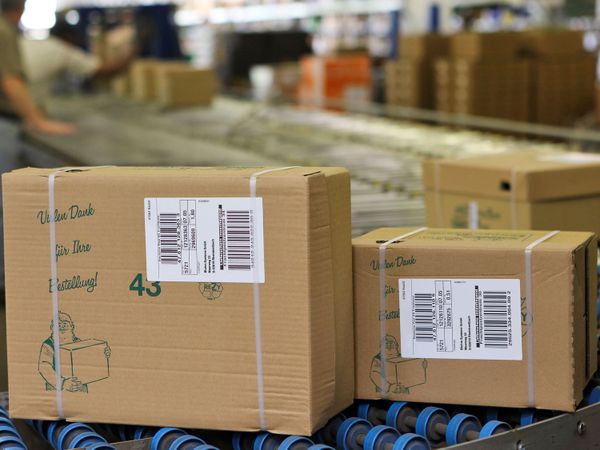

Etichetta di spedizione sulla parte superiore del cartone 1
Etichetta Legi-Air 4050E sul lato del cartone 1

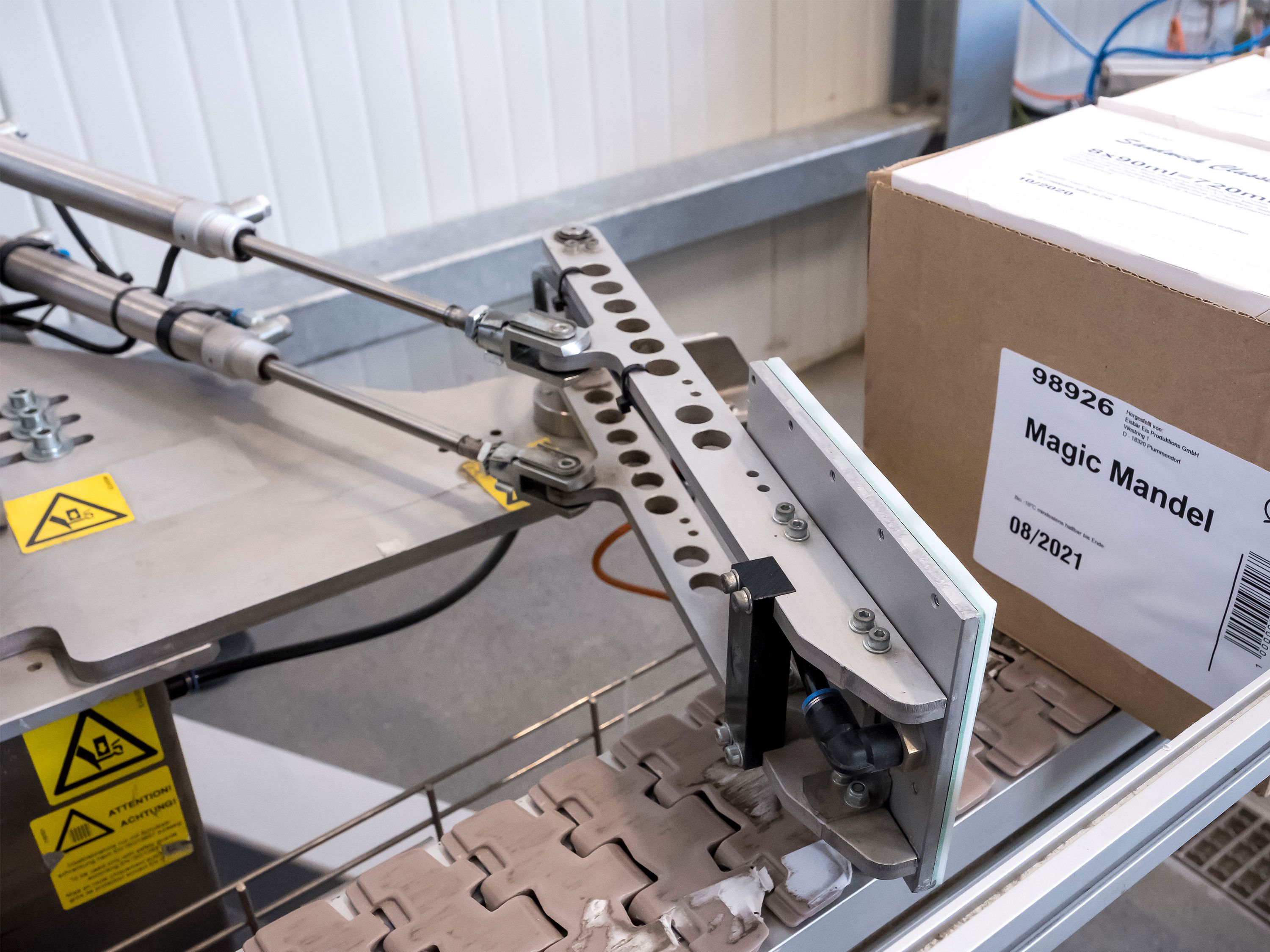

Etichetta Legi-Air 4050E sul lato del cartone 2

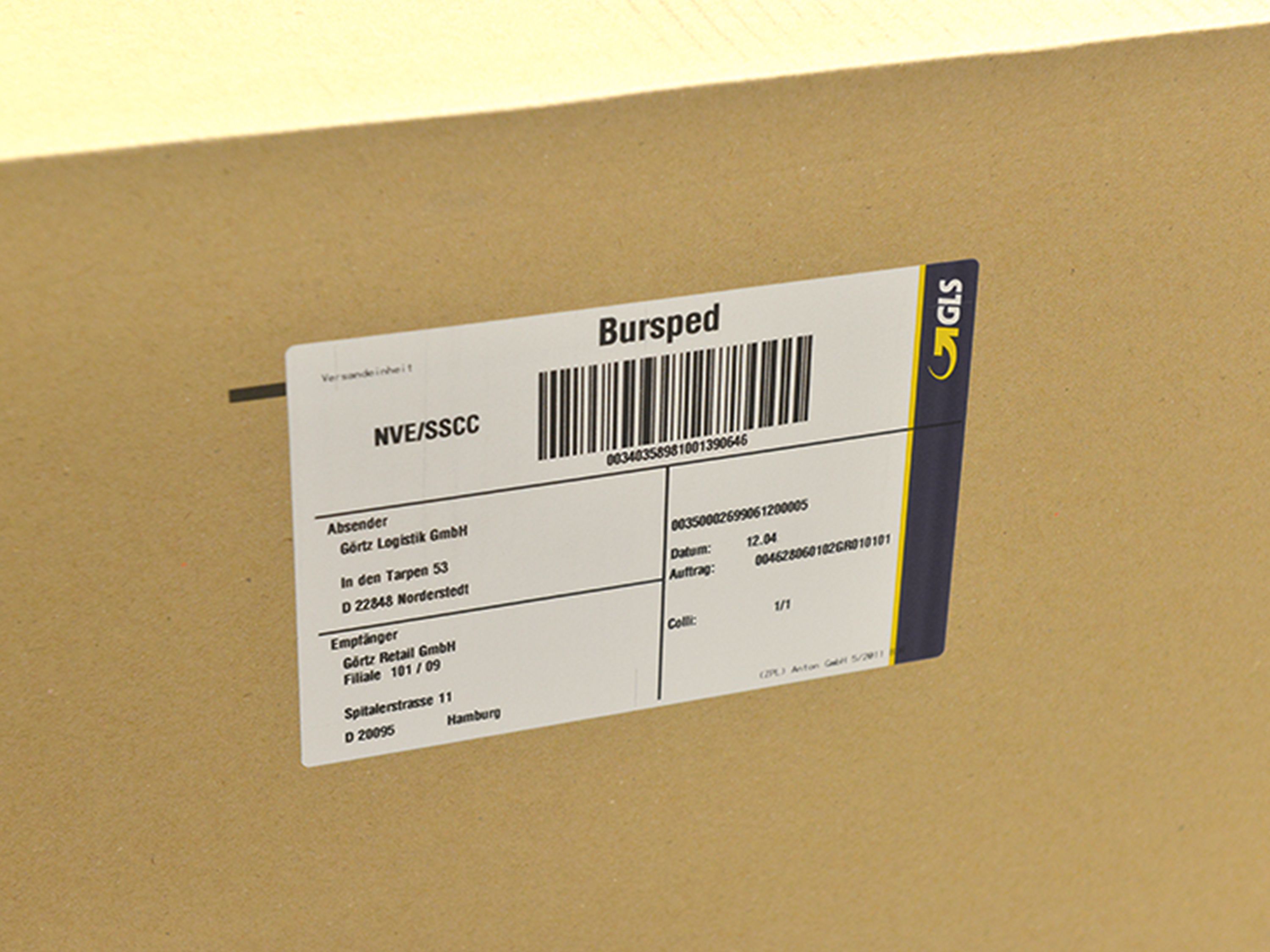

Etichetta di spedizione sulla parte laterale del cartone 2

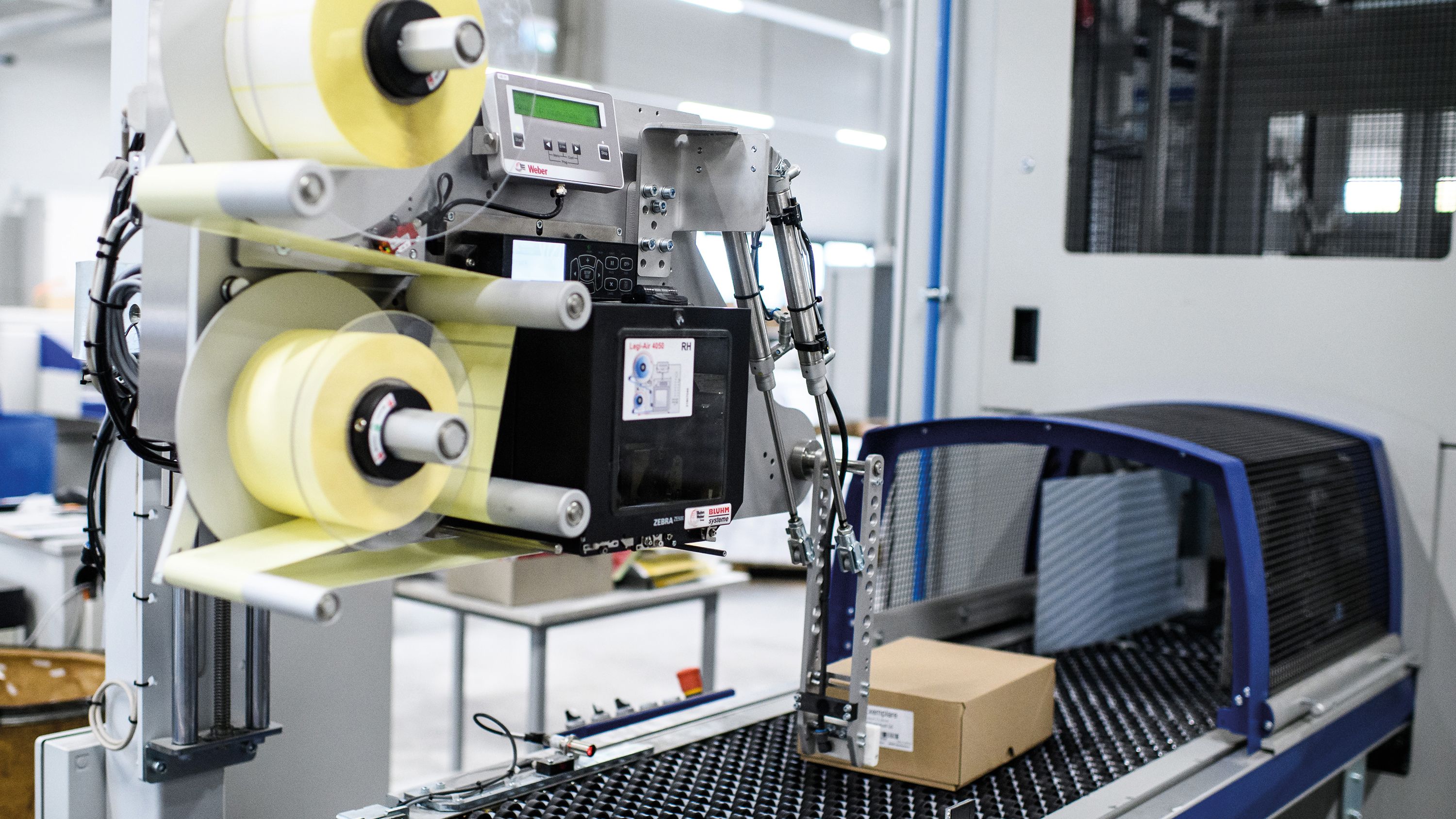

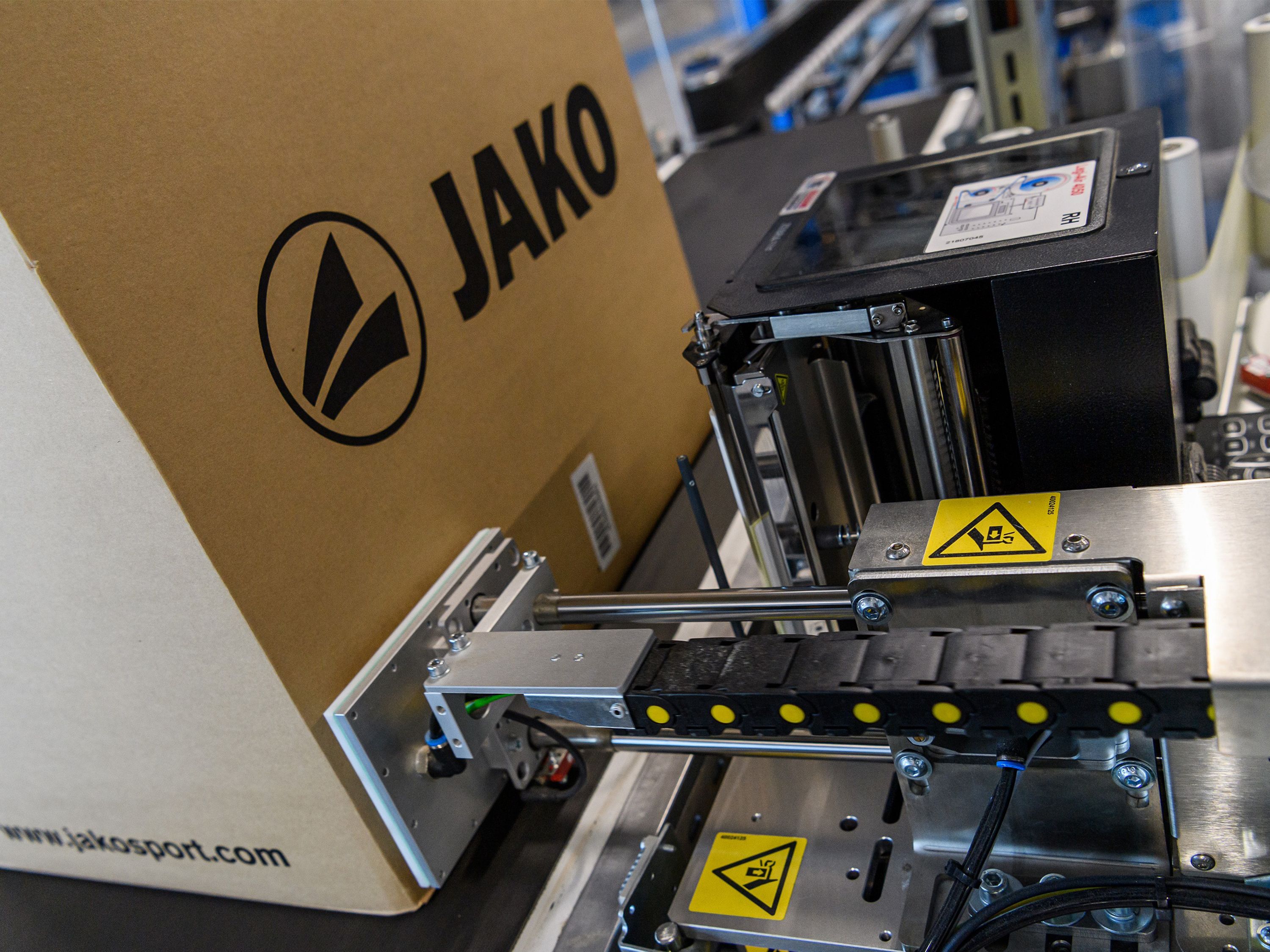

Etichetta Legi-Air 4050E sul lato del cartone 3

Particolarità

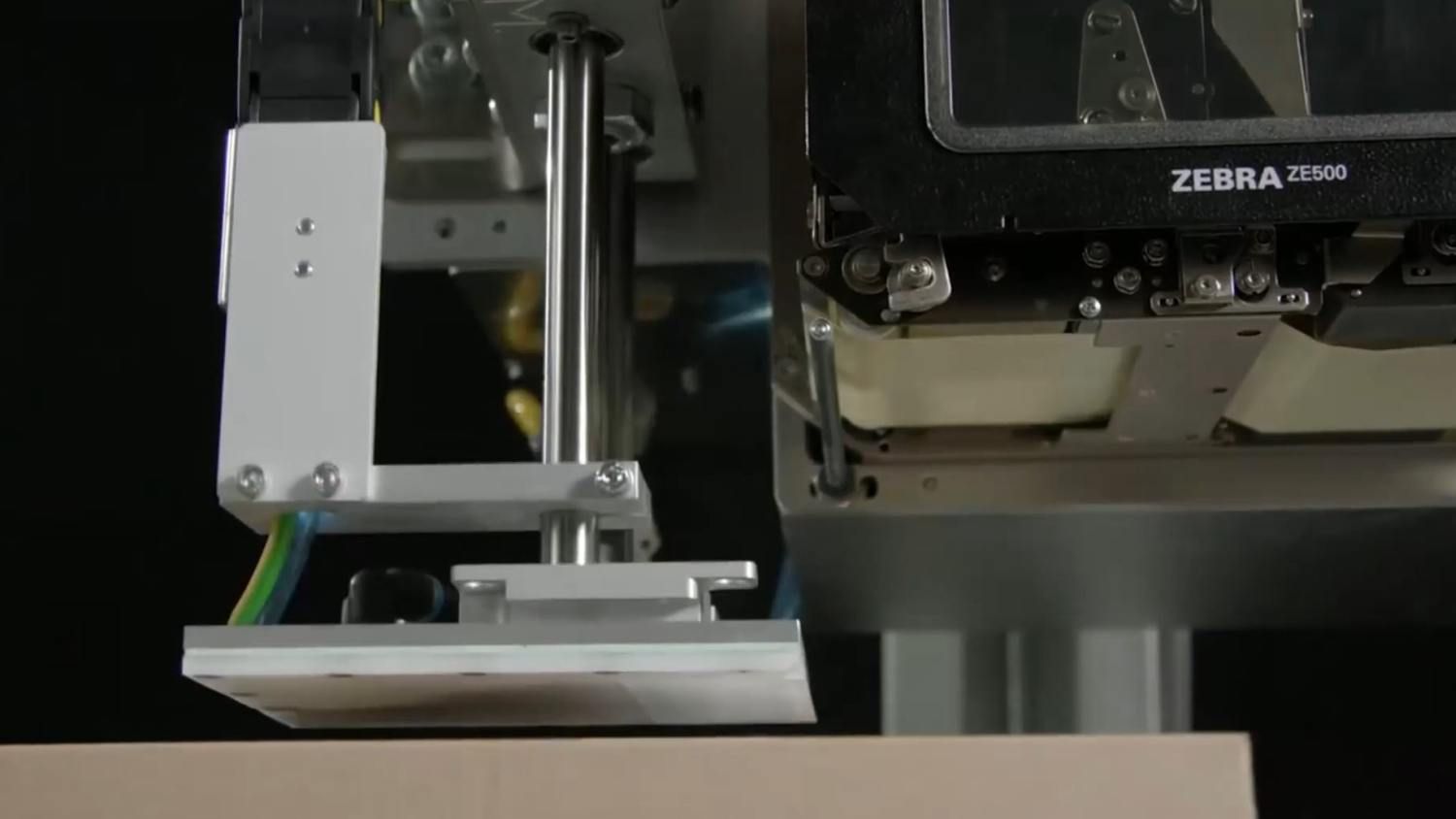

Legi-Air 4050E consumo ridotto di aria compressa

Ridotto consumo di aria compressa ed usura ridotta

Il vuoto modulato riduce il consumo di aria compressa fino all’80% ed i sensori integrati misurano costantemente la pressione. All’occorrenza, la tecnologia della valvola si regola. L’unità pneumatica è facilmente accessibile all’esterno del sistema ed i due circuiti di aria compressa sono codificati a colori per una migliore differenziazione. Grazie al funzionamento motorizzato dell’avvolgitore e dello svolgitore, il modulo di stampa integrato si usura meno e le stampe sono estremamente precise.

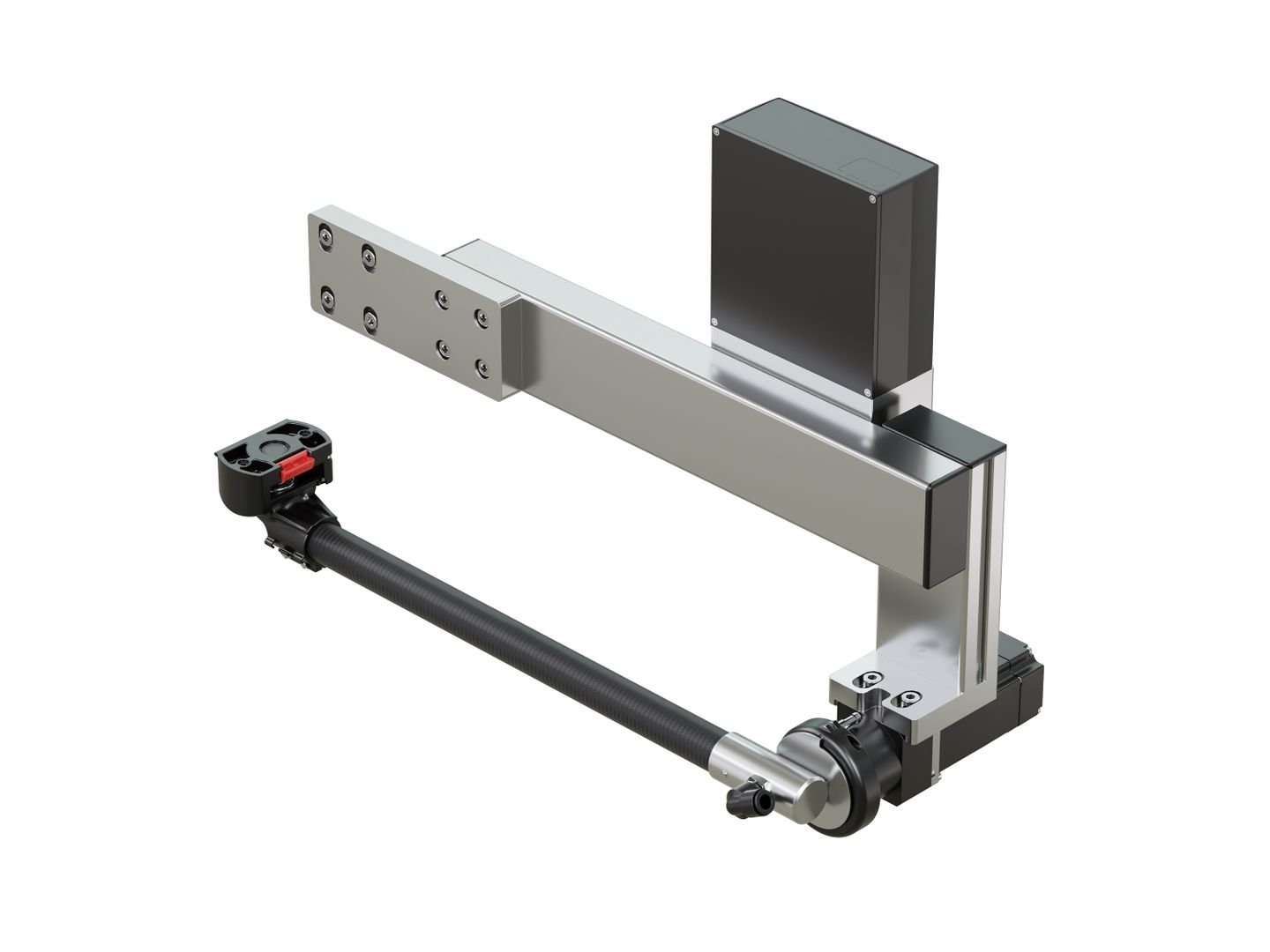

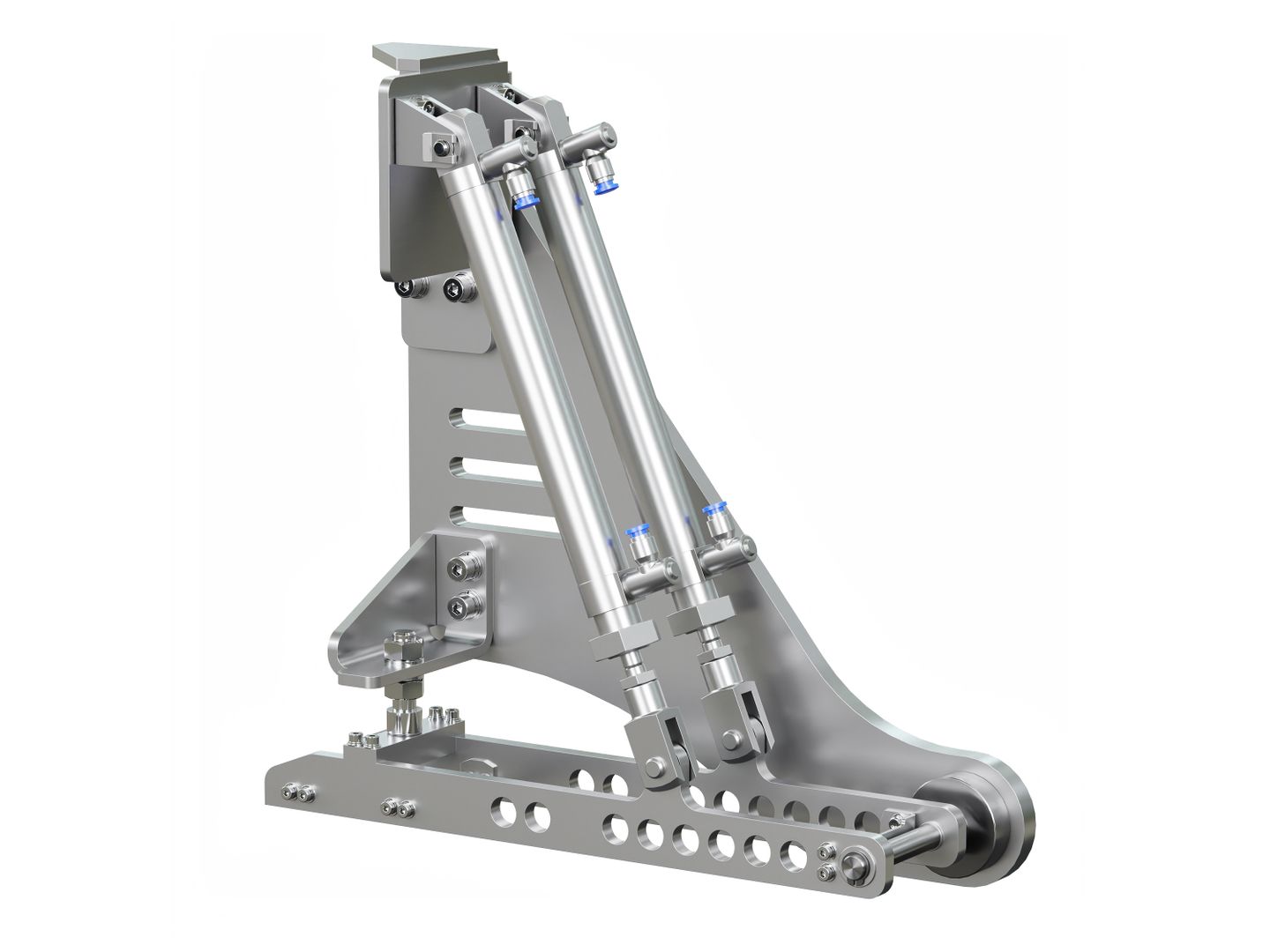

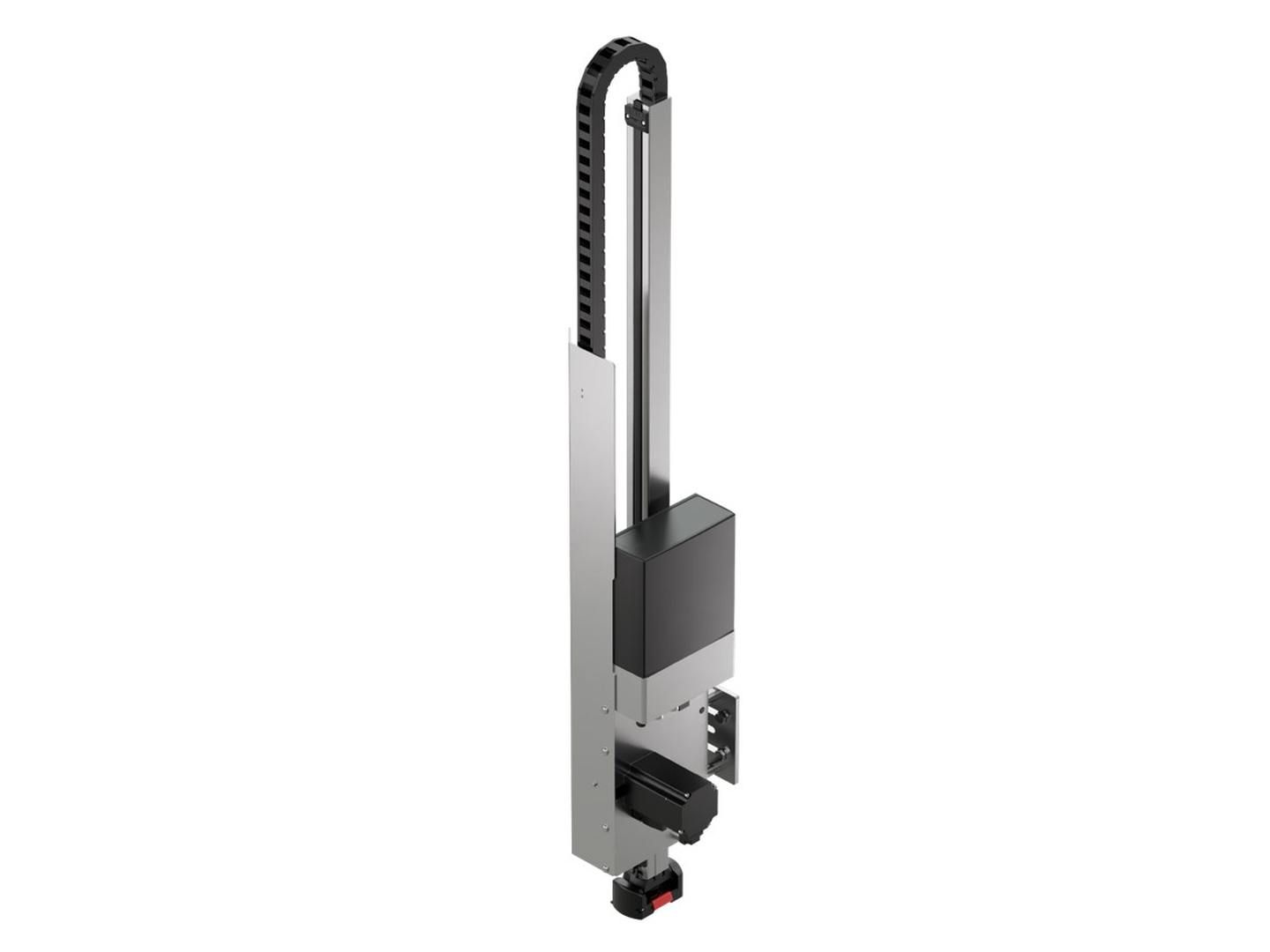

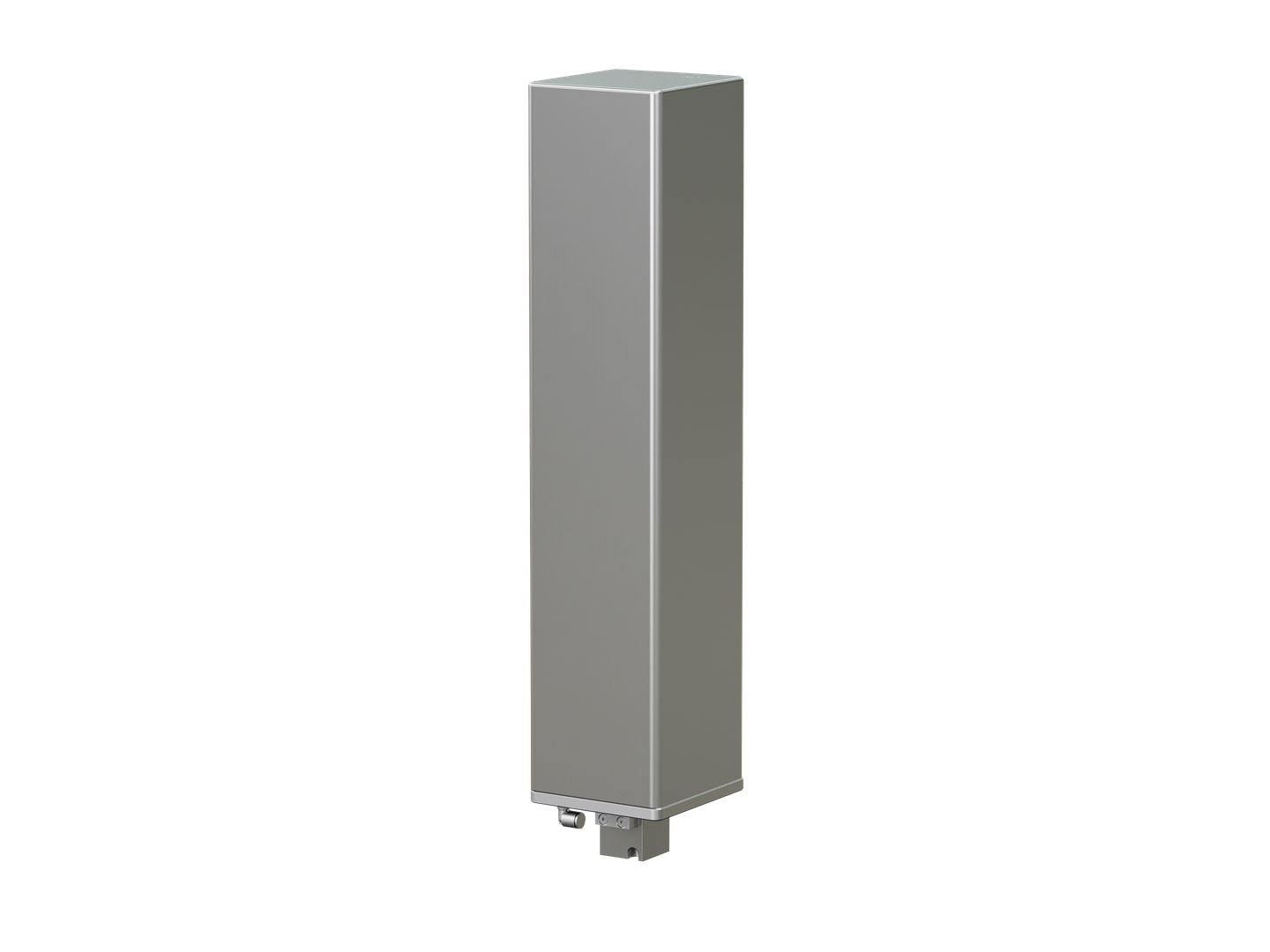

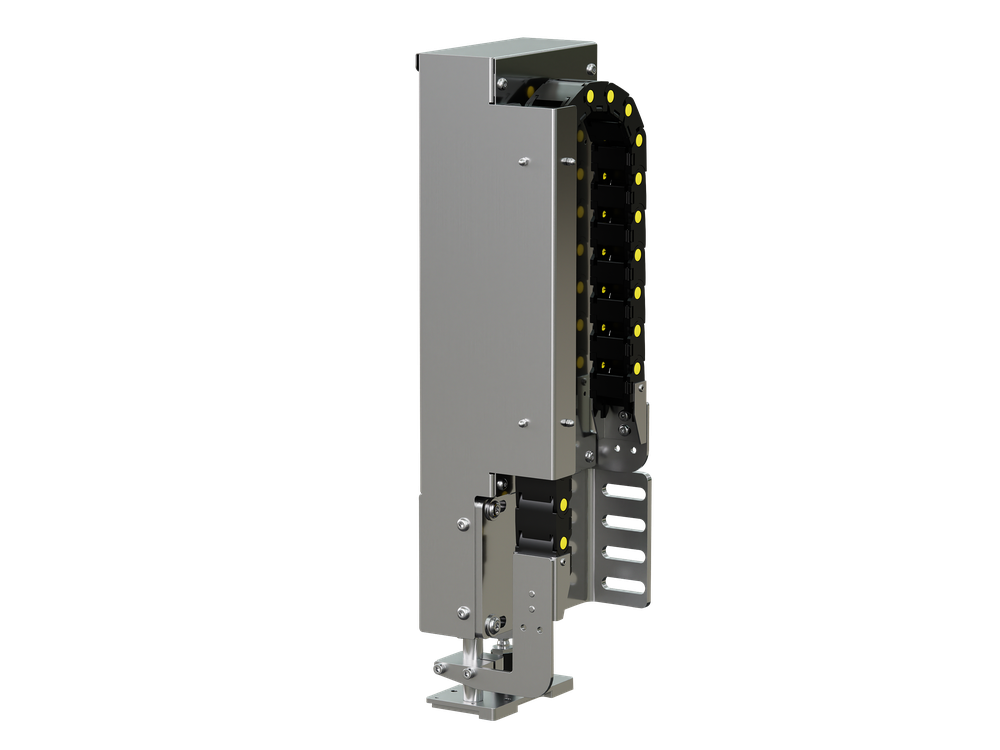

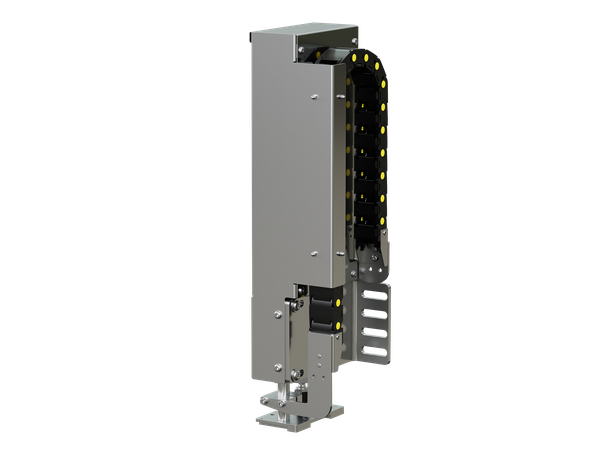

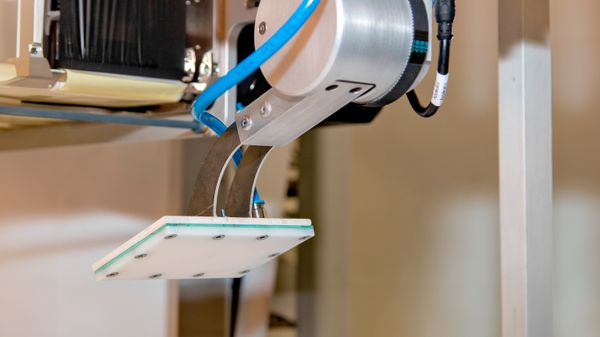

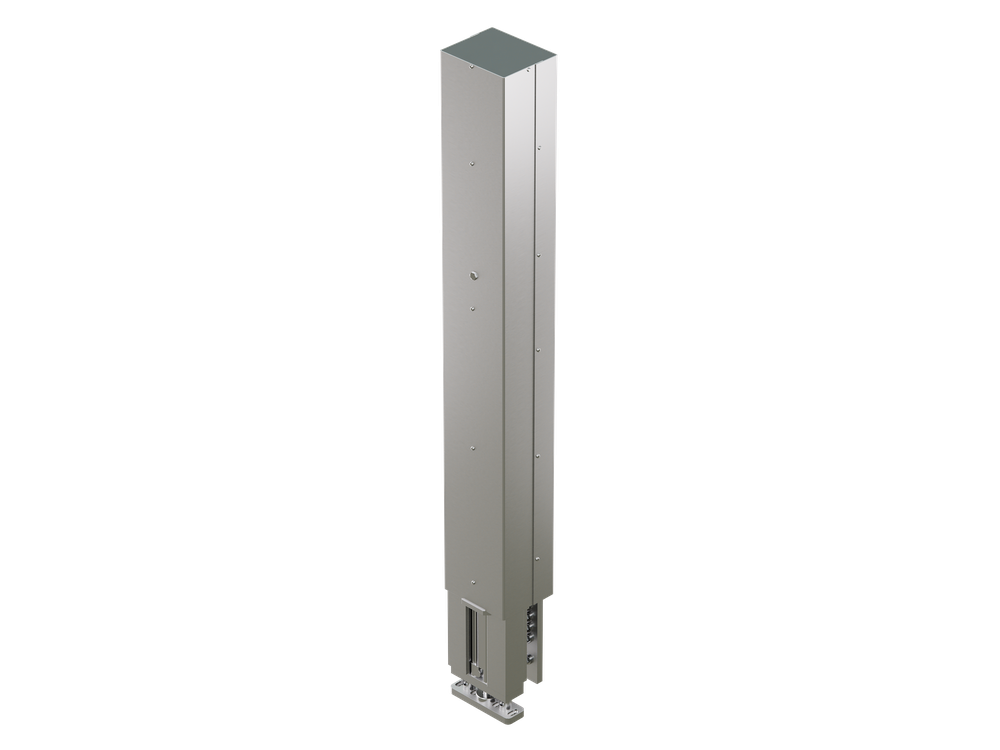

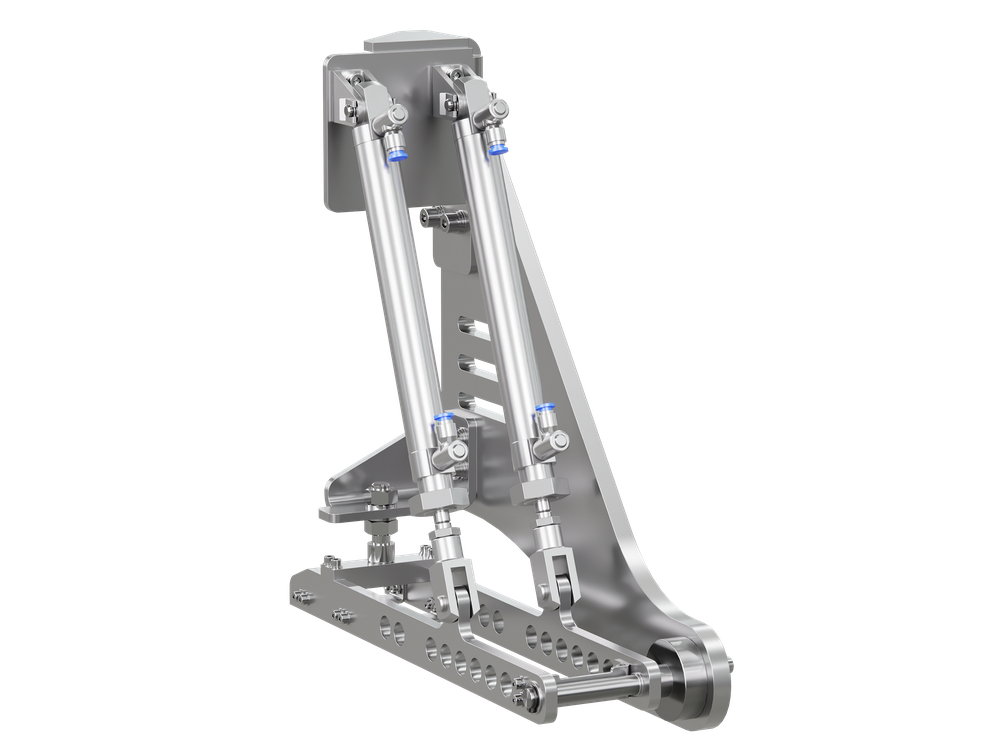

Legi-Air 4050E applicatori

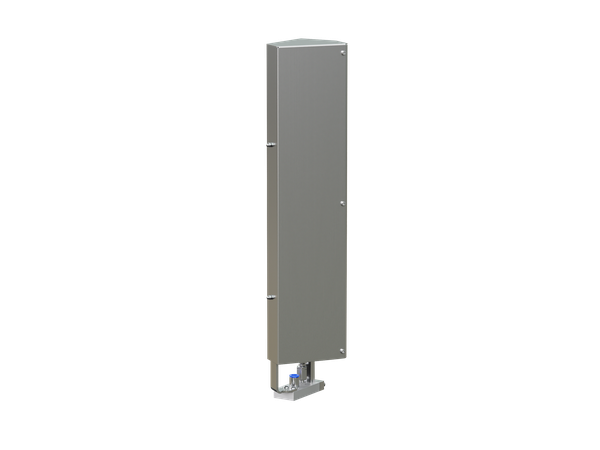

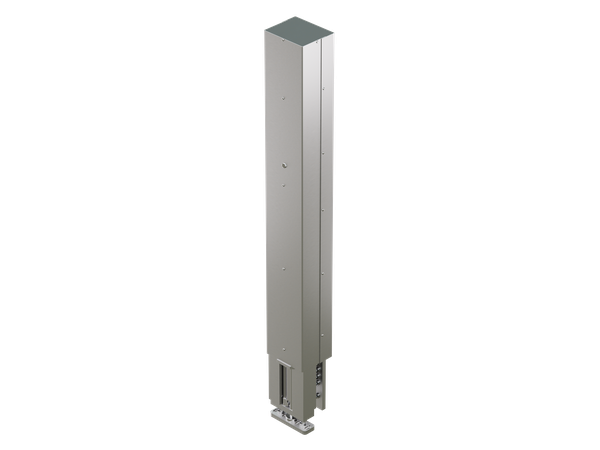

Oltre 1500 applicatori per ogni dimensione e posizione delle etichette

Che si tratti di etichettatura monofacciale, bifacciale o ad angolo, è disponibile un’ampia gamma di applicatori e punzoni di erogazione per l’applicazione di etichette su prodotti, imballaggi e pallet. È possibile anche l’etichettatura di pallet su 1 solo lato con una corsa di erogazione extra-lunga o l’etichettatura di superfici di prodotti irregolari. Per un cambio molto rapido ad un altro formato di etichetta è disponibile l’opzione Quick-Change.

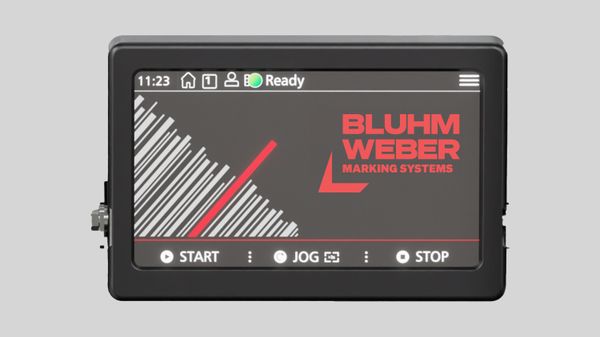

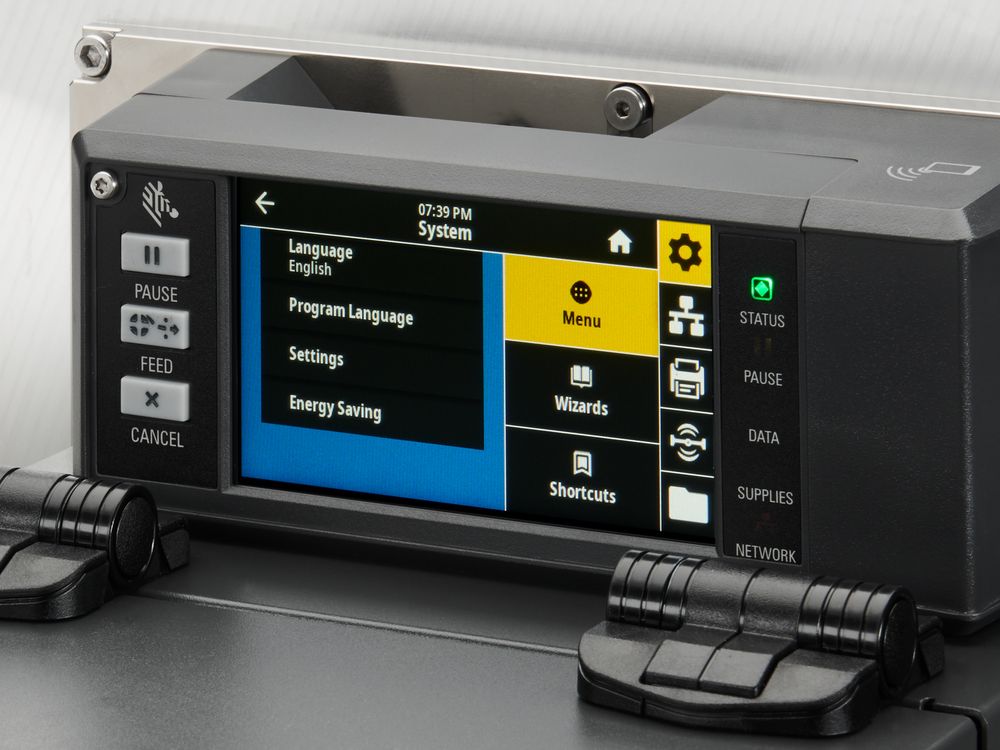

Display Legi-Air 4050

Facilità di comando tramite display touch

La Legi-Air 4050E è facile da usare grazie al display LCD touch multilingue da 7". È inoltre possibile visualizzare la diagnostica dei guasti, la produttività, lo stato di manutenzione e gli eventi.

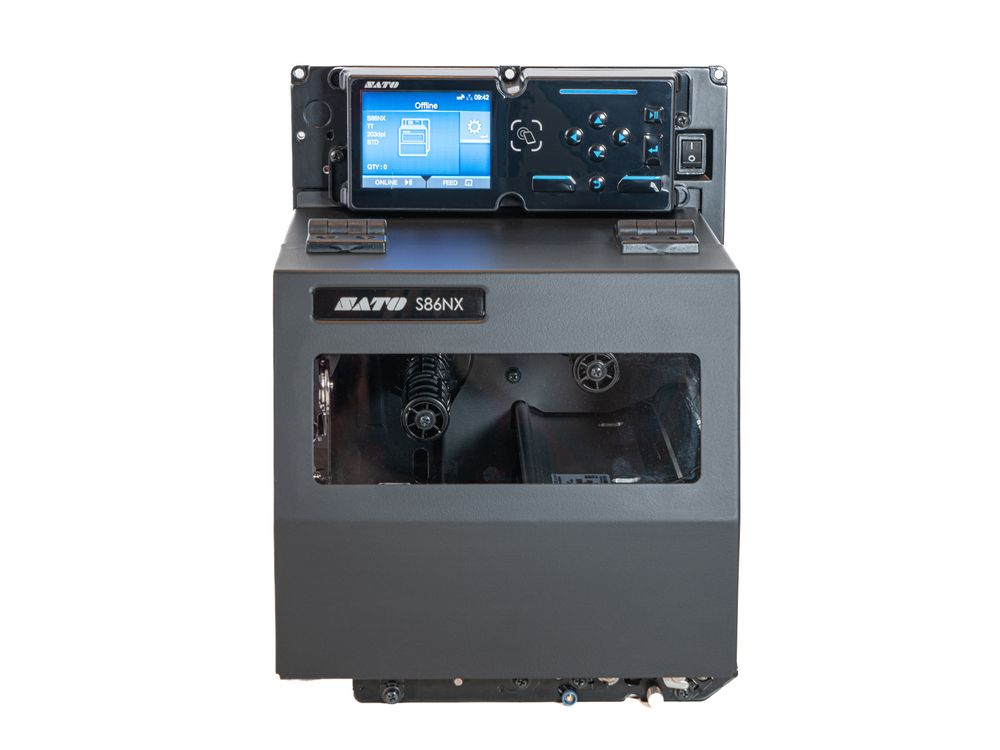

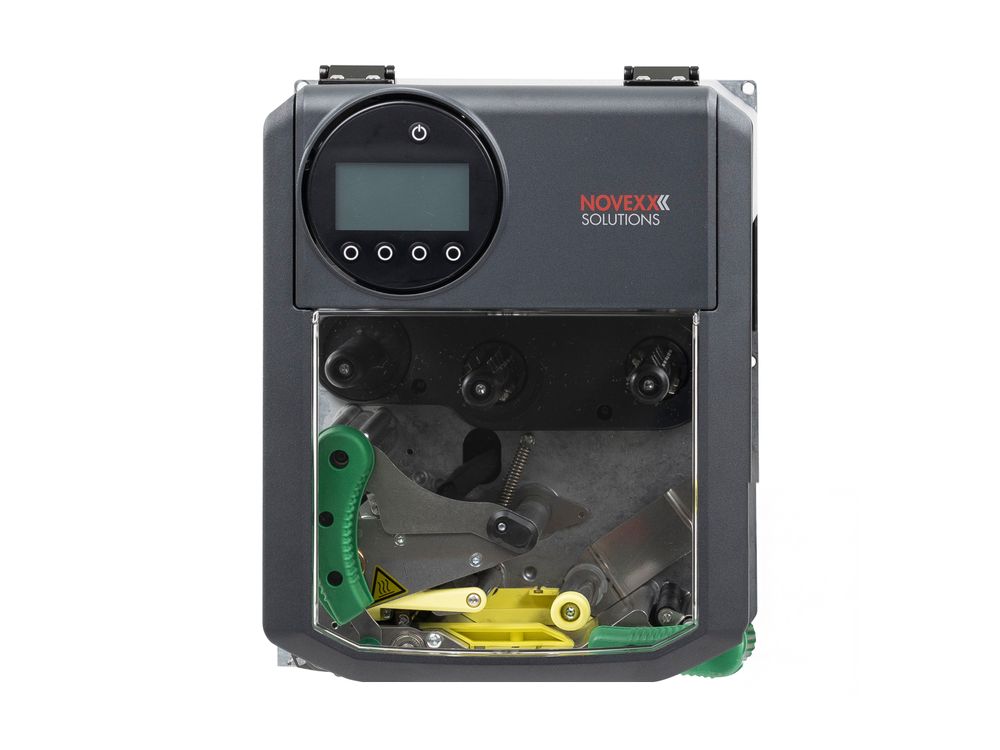

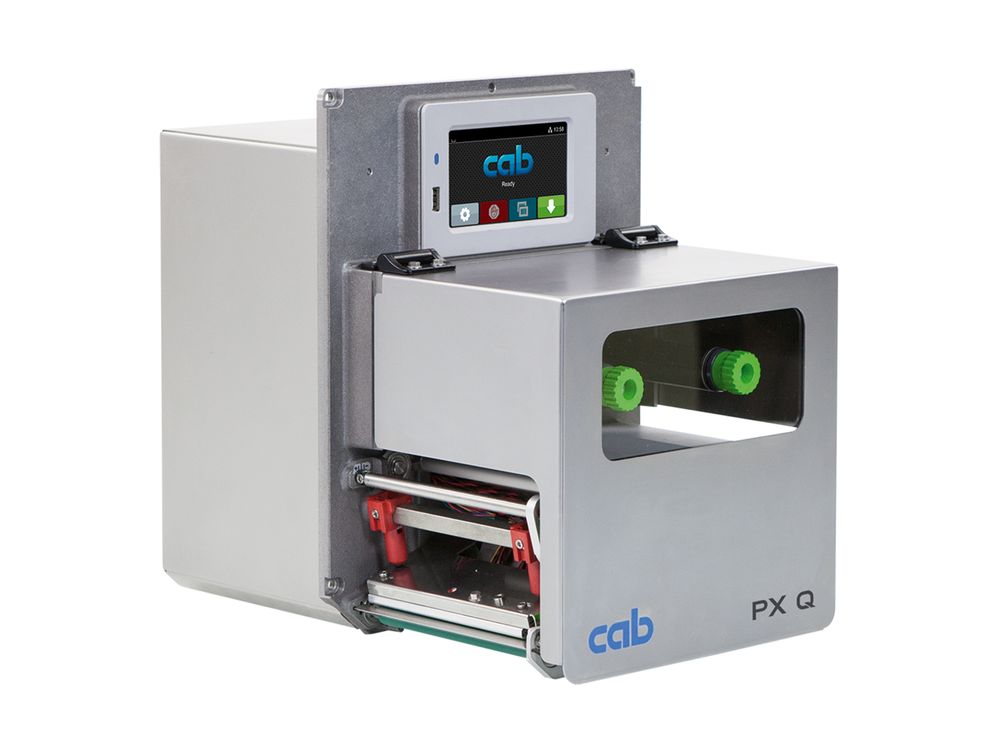

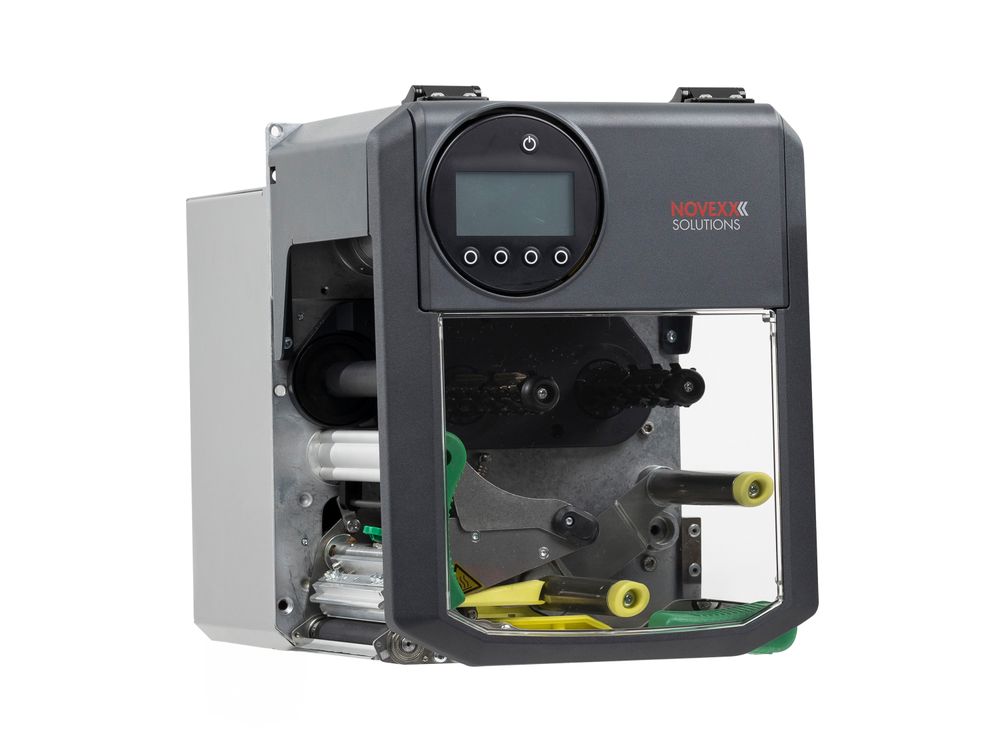

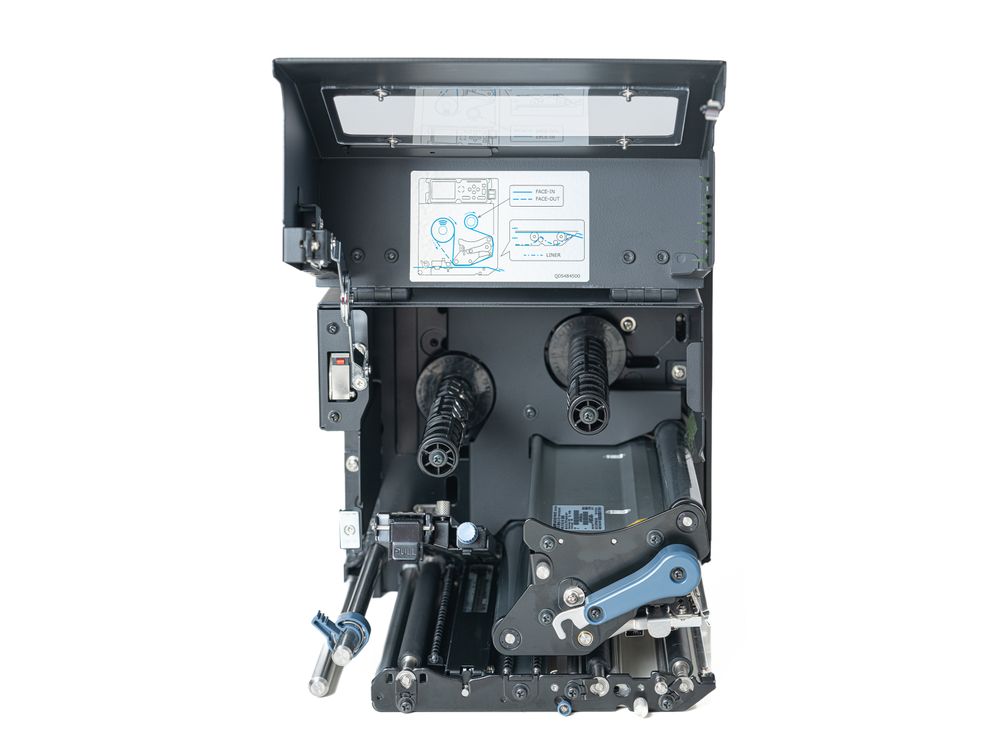

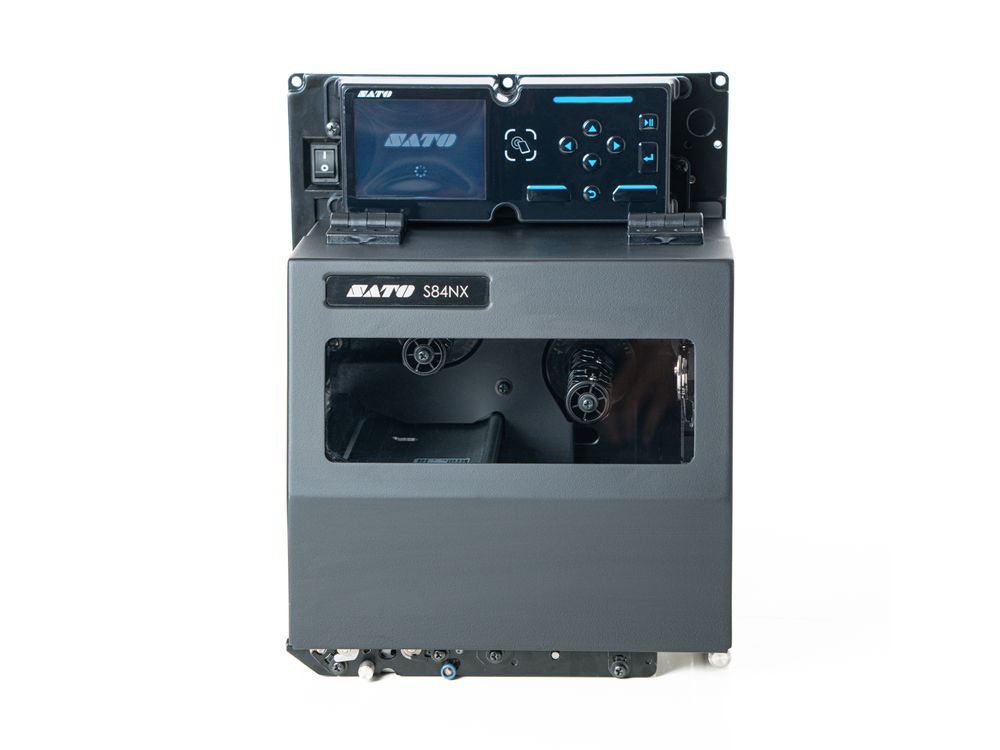

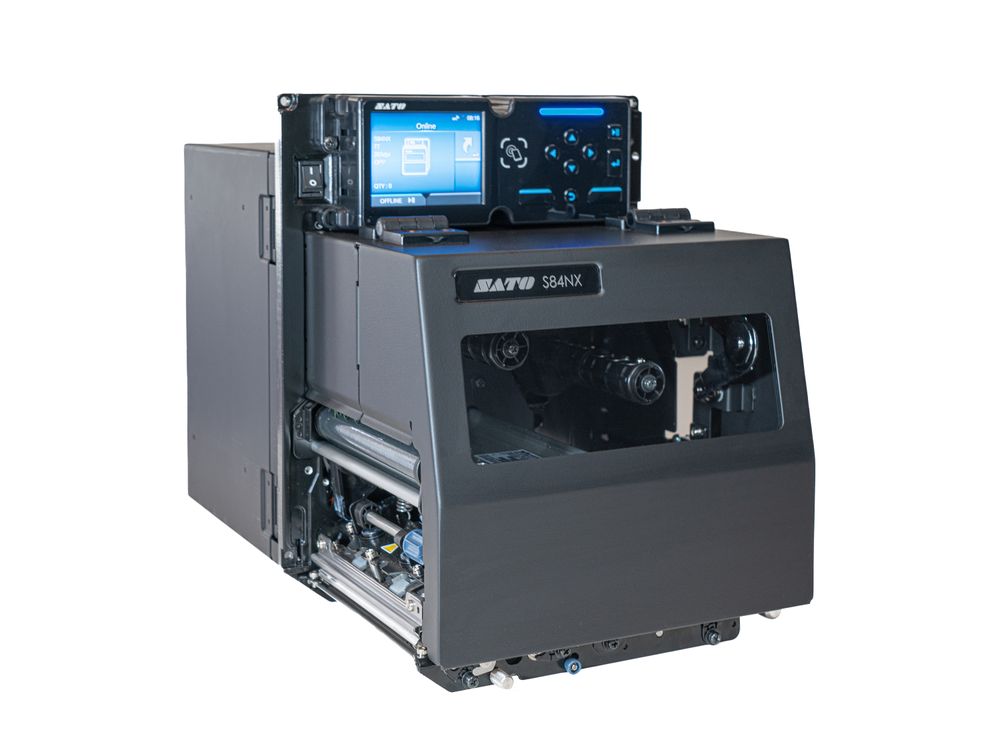

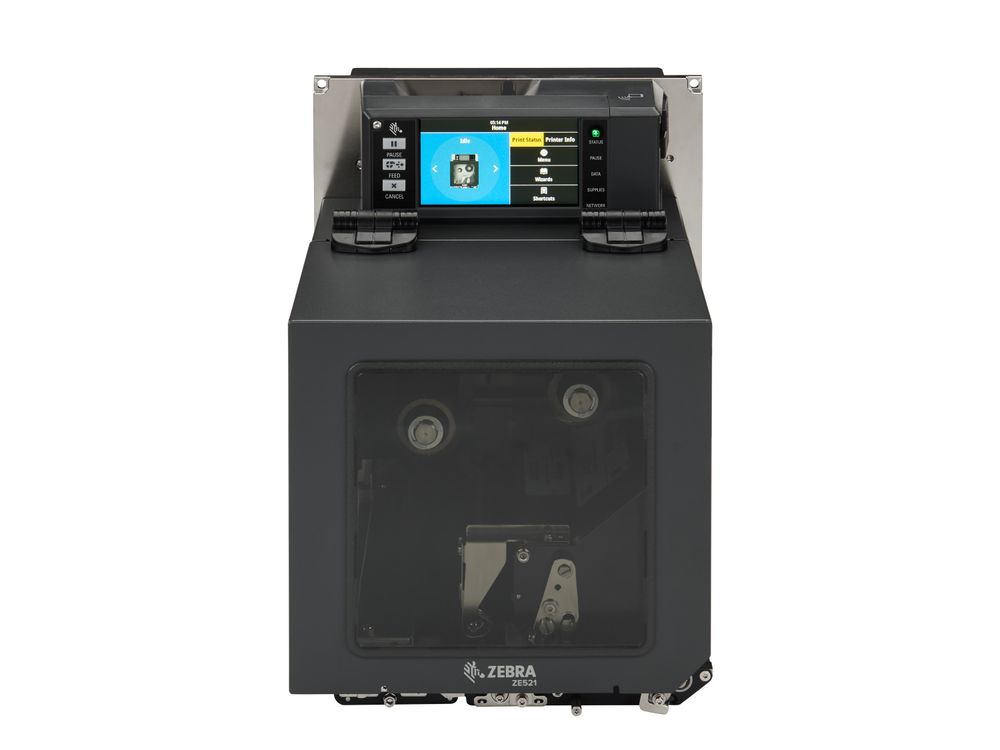

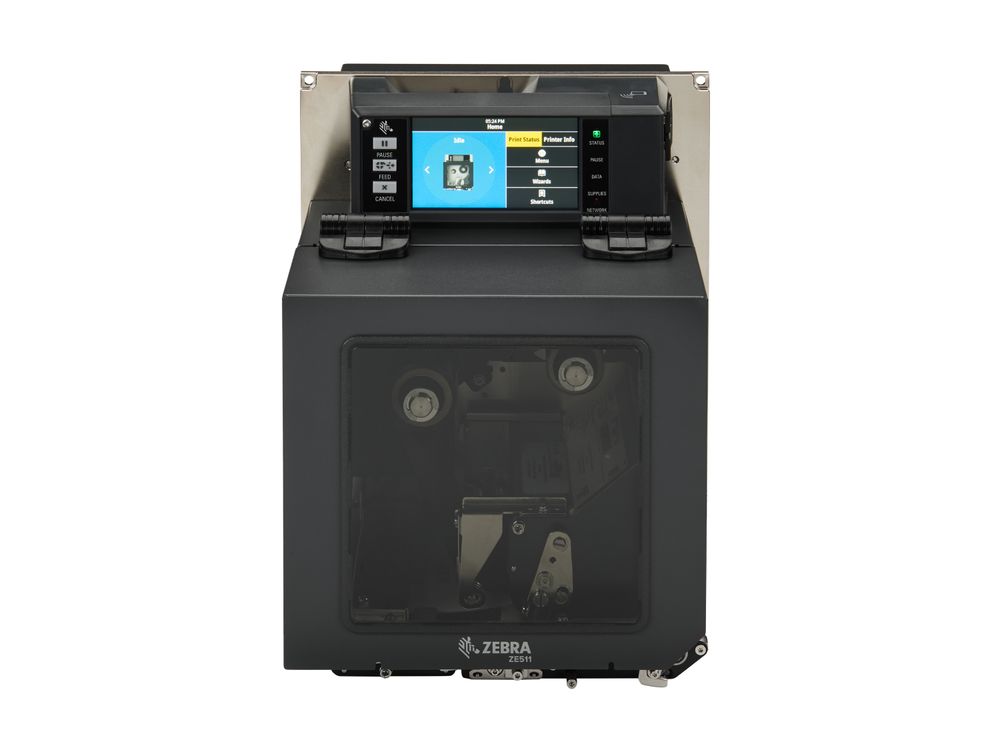

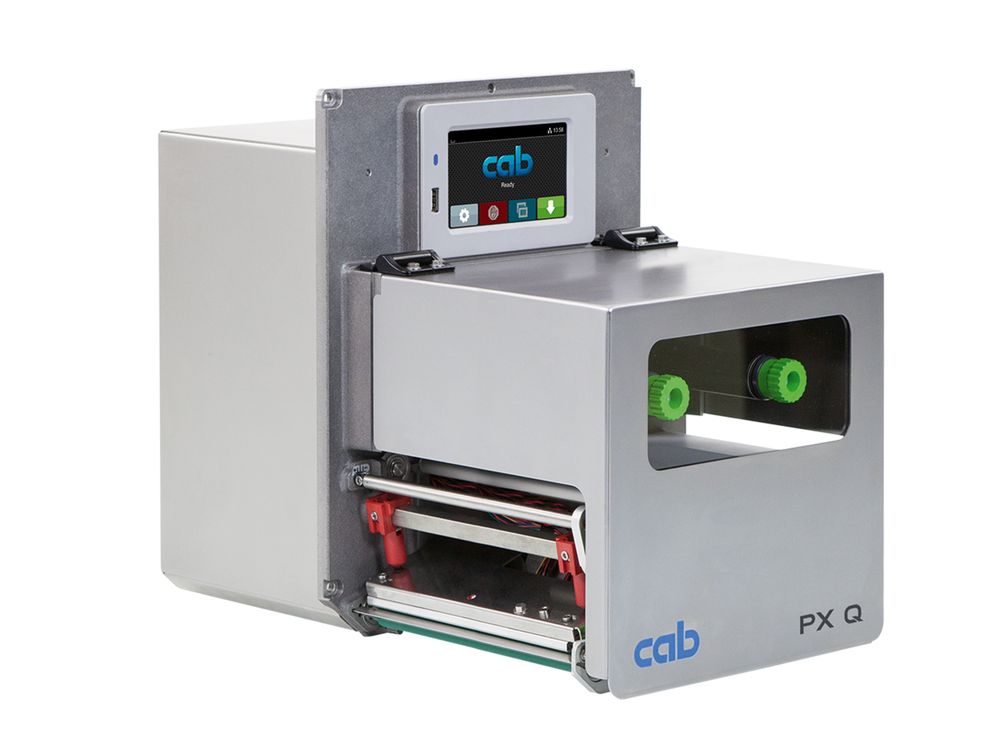

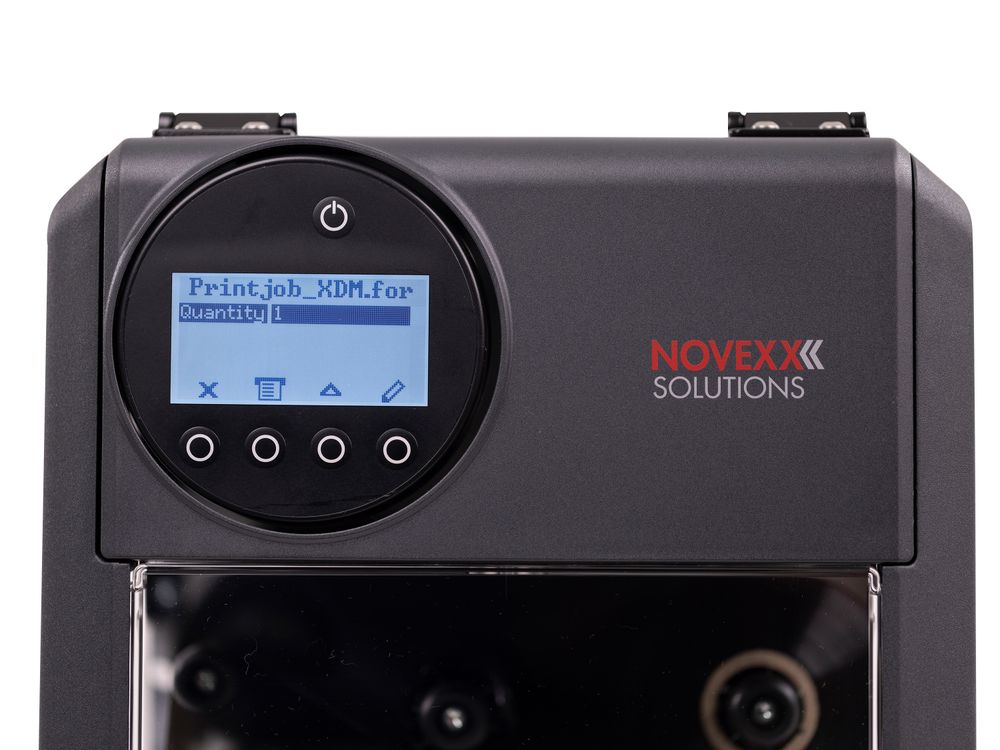

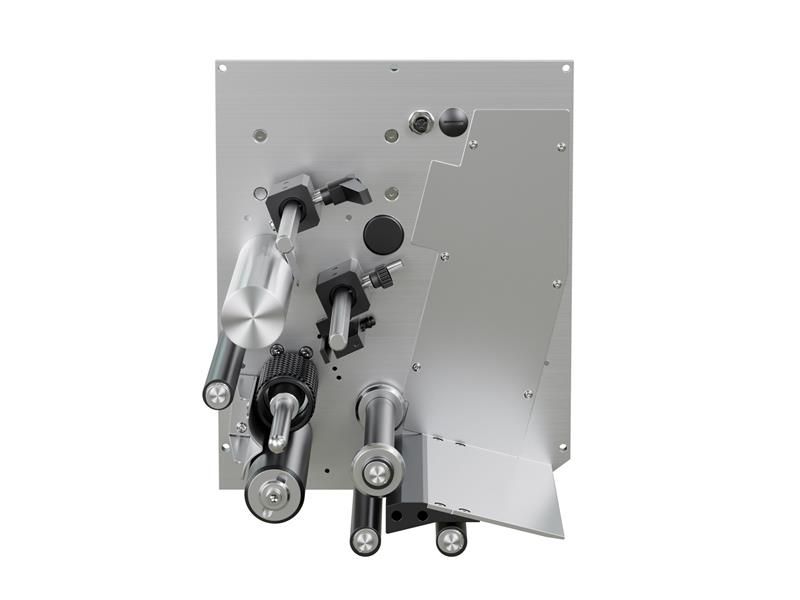

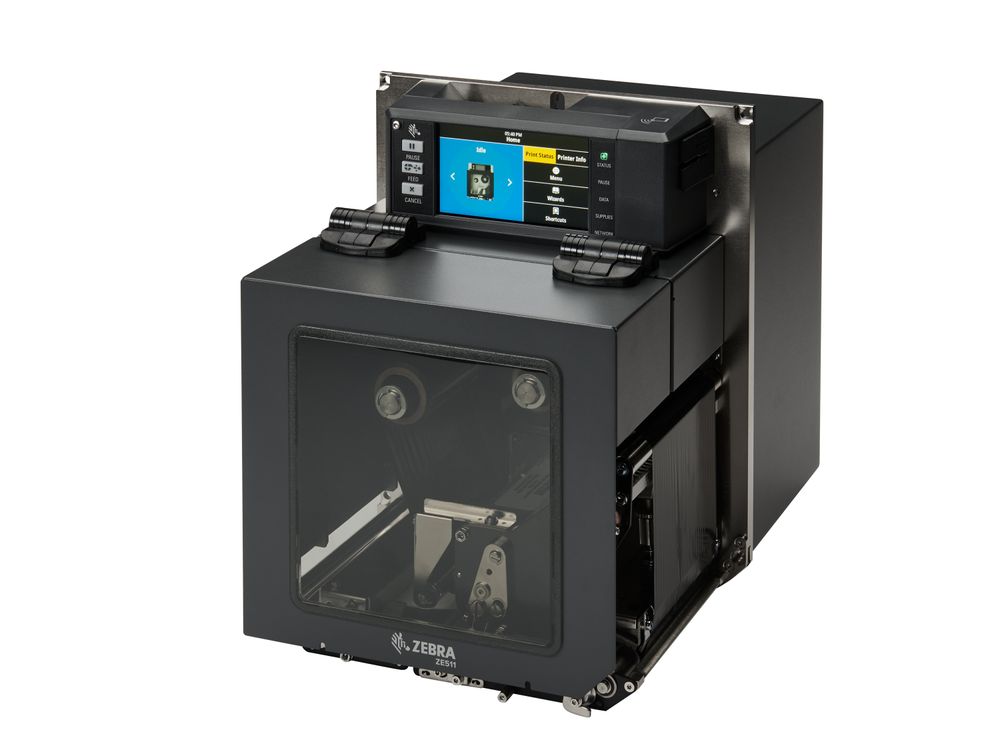

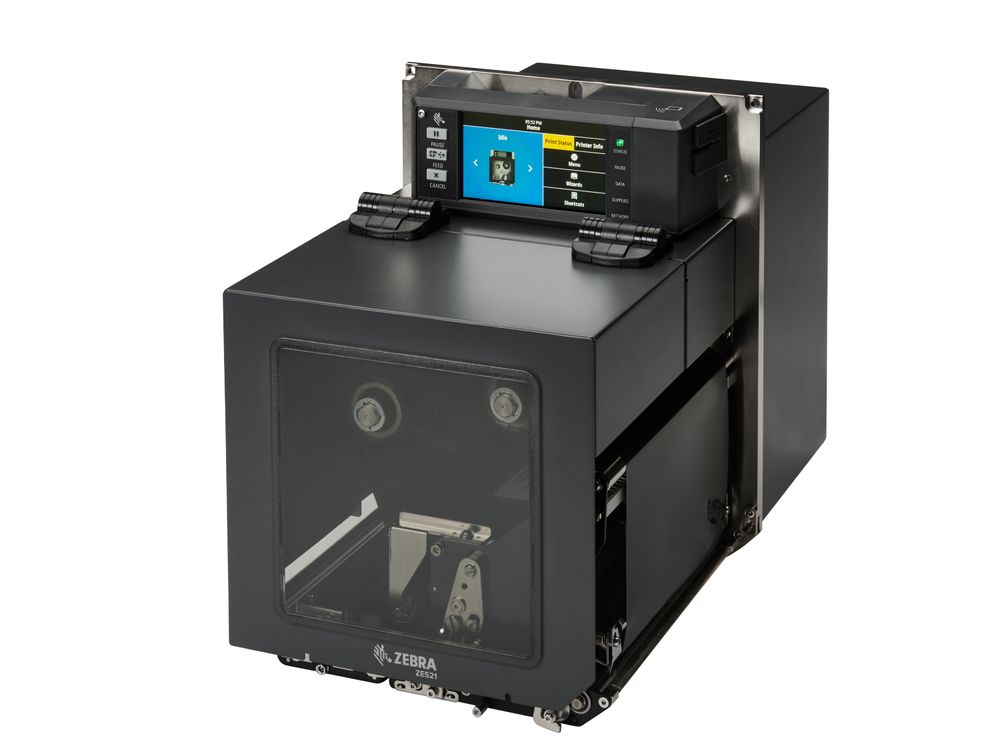

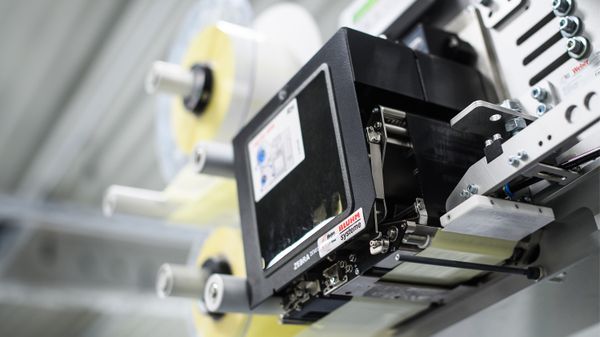

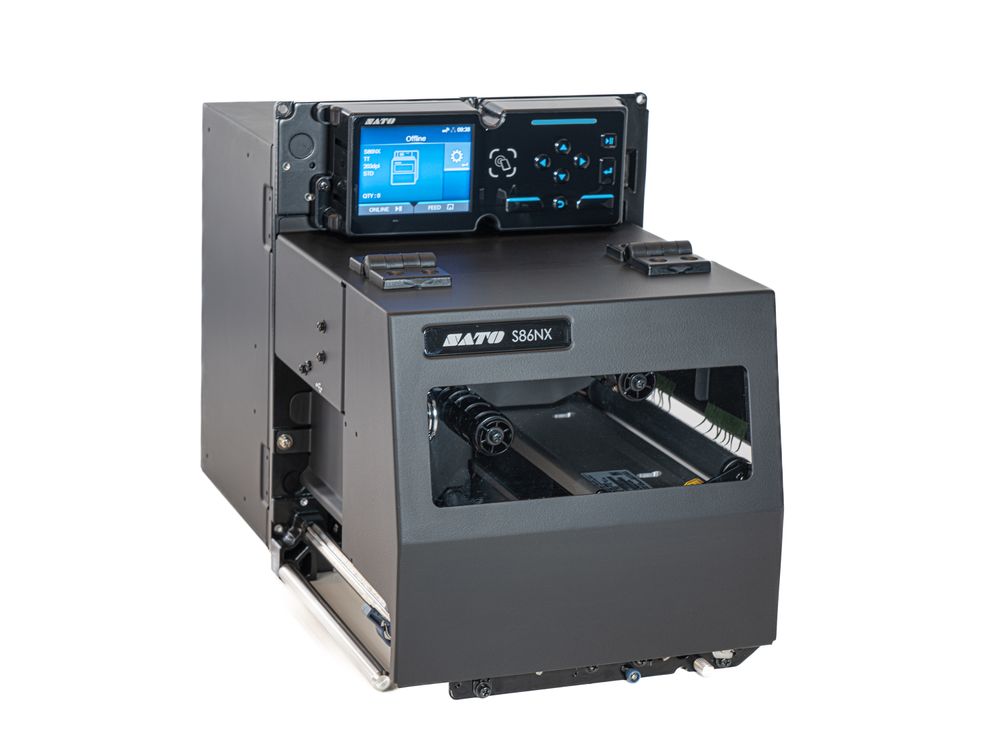

Legi-Air 4050E moduli di stampa

Concetto del modulo di stampa modulare incluso RFID

Il sistema di stampa e applicazione etichette può essere combinato in tutte le varianti con una vasta gamma di moduli di stampa di produttori rinomati. La sostituzione di un modulo di stampa con un altro è sempre possibile senza difficoltà. Per la programmazione e la stampa di smart labels è disponibile un modulo di stampa RFID. Questo supporta tutti gli attuali standard RFID (UHF).

Capacità di Industria 4.0

Legi-Air 4050E è disponibile opzionalmente con un Controller N aggiuntivo. È compatibile con OPC UA (Open Platform Communications United Architecture). Questa interfaccia Industrie 4.0 consente una connessione estesa con altri dispositivi e lo scambio di informazioni che vanno oltre i semplici segnali.

Dati tecnici
Dati erogazione
Corsa di applicazione
20 mm - 1160 mm
Tasso di applicazione etichette max.
240
Formato etichette min
10 mm x 5 mm
Formato etichette max
160 mm x 350 mm
Diametro max. del rotolo etichette
350
Caratteristiche
Tecnologia
Pneumatico
Svolgimento etichette
Motore passo-passo
Avvolgimento etichette
Motore passo-passo
HMI
Versione HMI
Display touch
Aspetti fisici

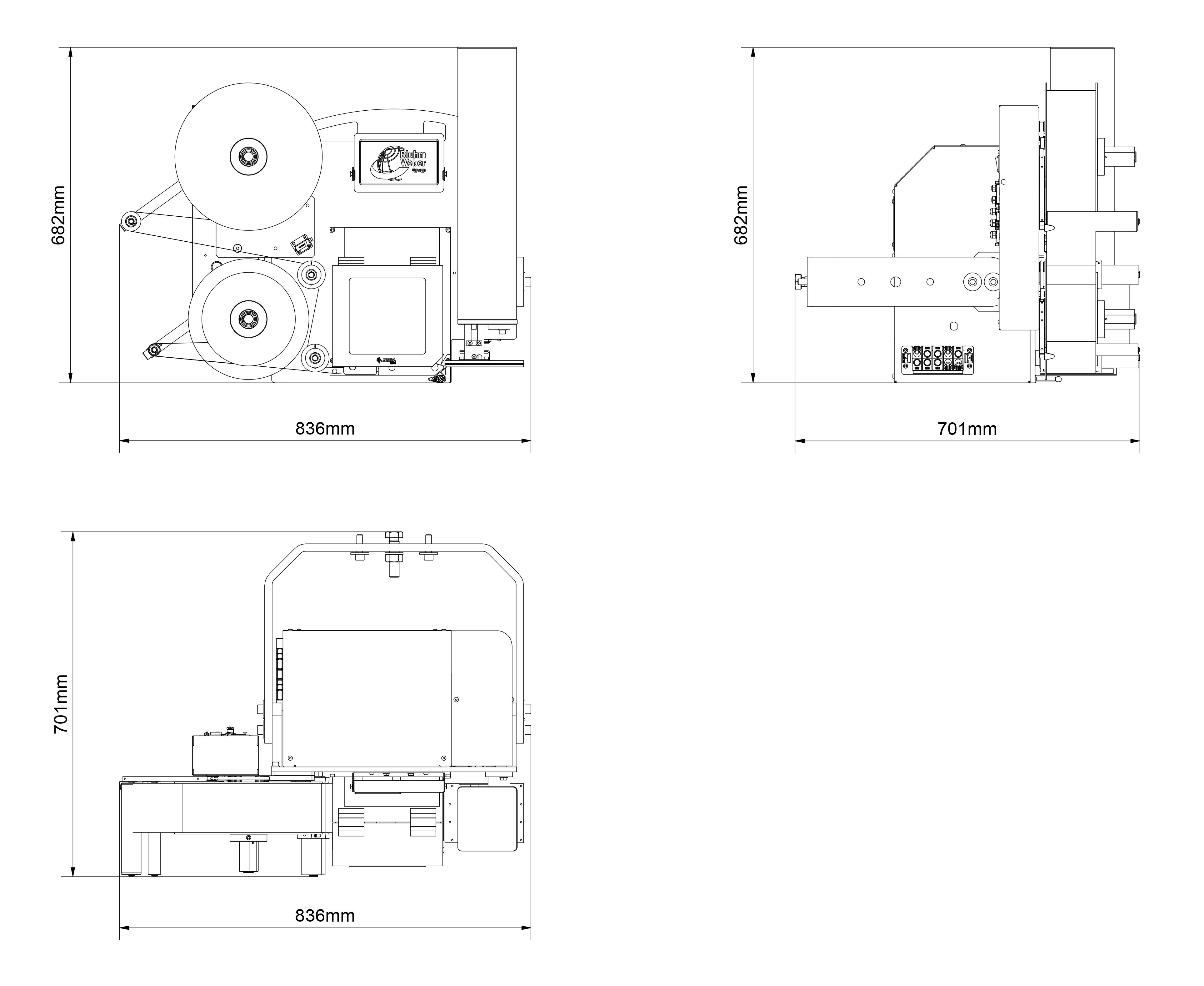

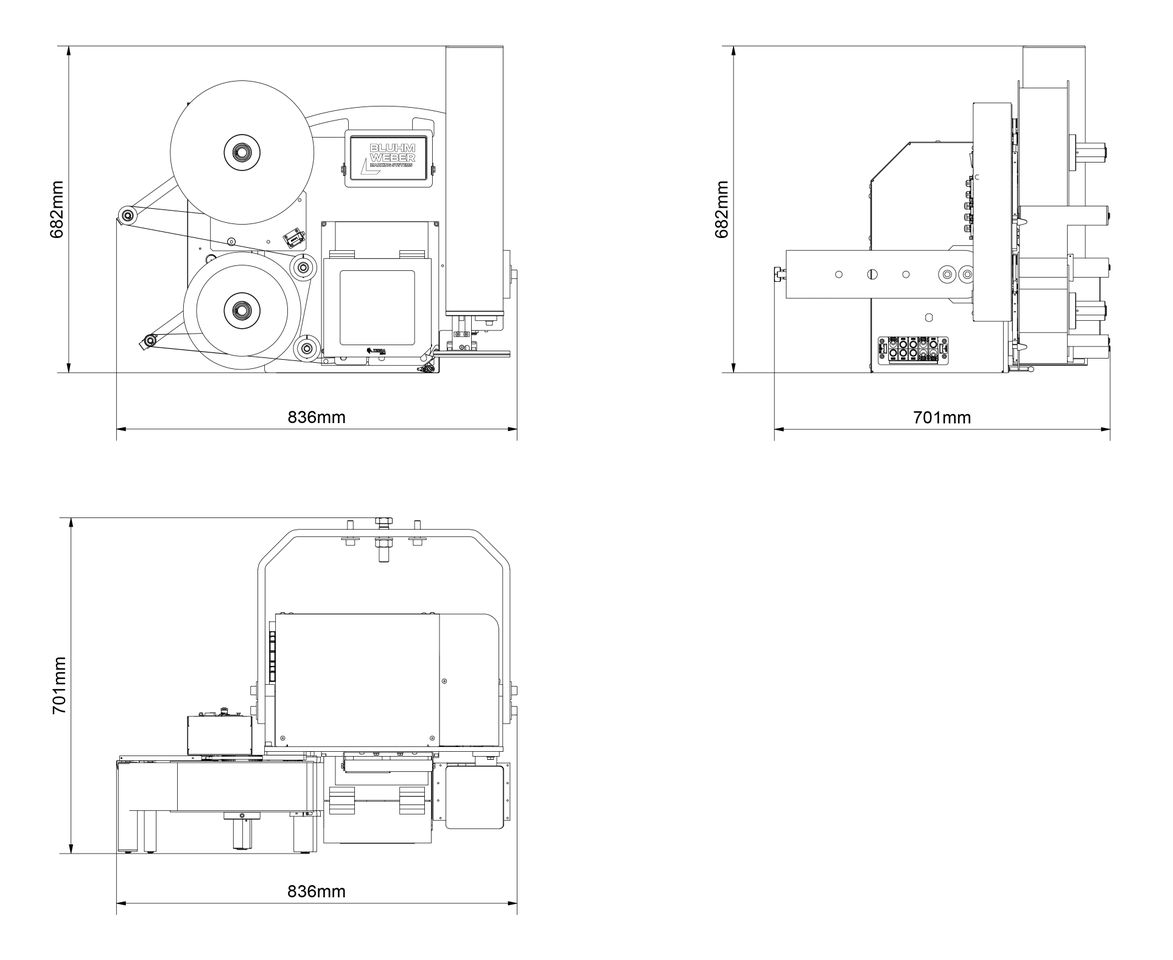

Dimensioni sistema (HxLxP)
682 mm x 701 mm x 836 mm
Peso
75
Omologazioni
CE
Umidità relativa non condensante
15 - 95 %
Temperatura ambiente
2 - 35°C
Livello di rumorosità
72
Collegamenti
Tensione di alimentazione
92 - 263 V
Frequenza
50 - 60 Hz
Corrente
5
Attacco aria compressa
6
Interfacce
USB, RS232, Porta applicatore, Ethernet IPv4
