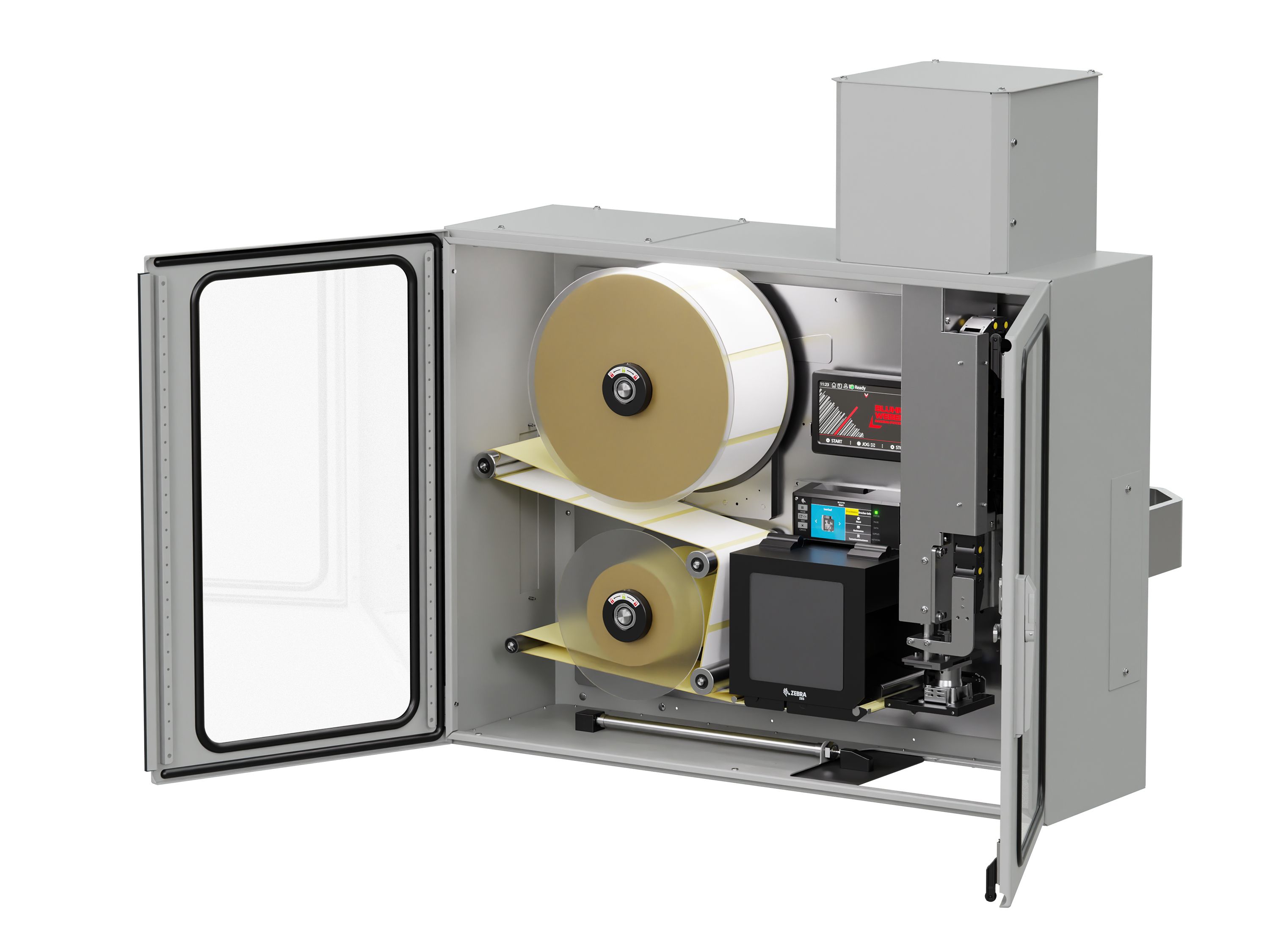

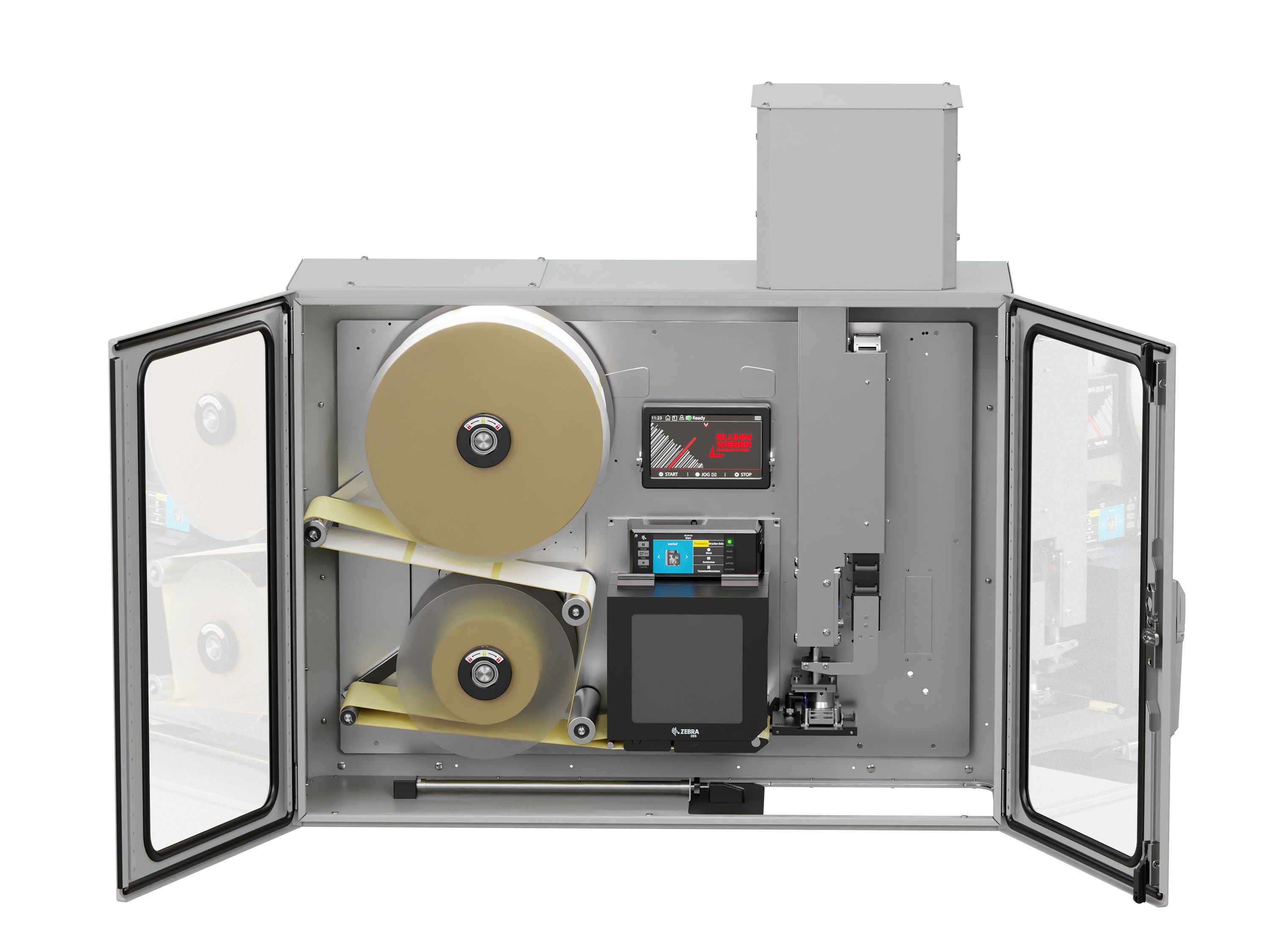

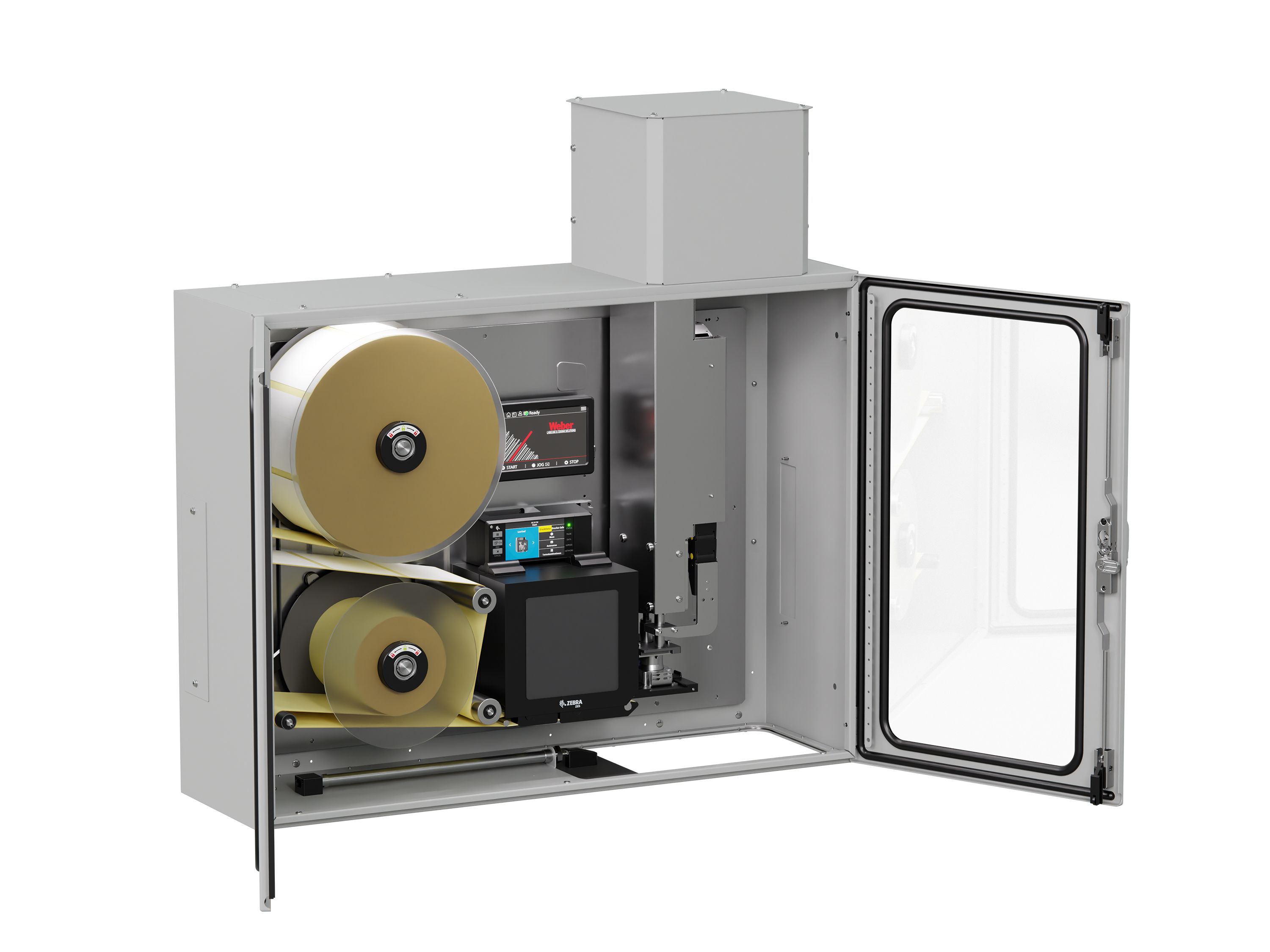

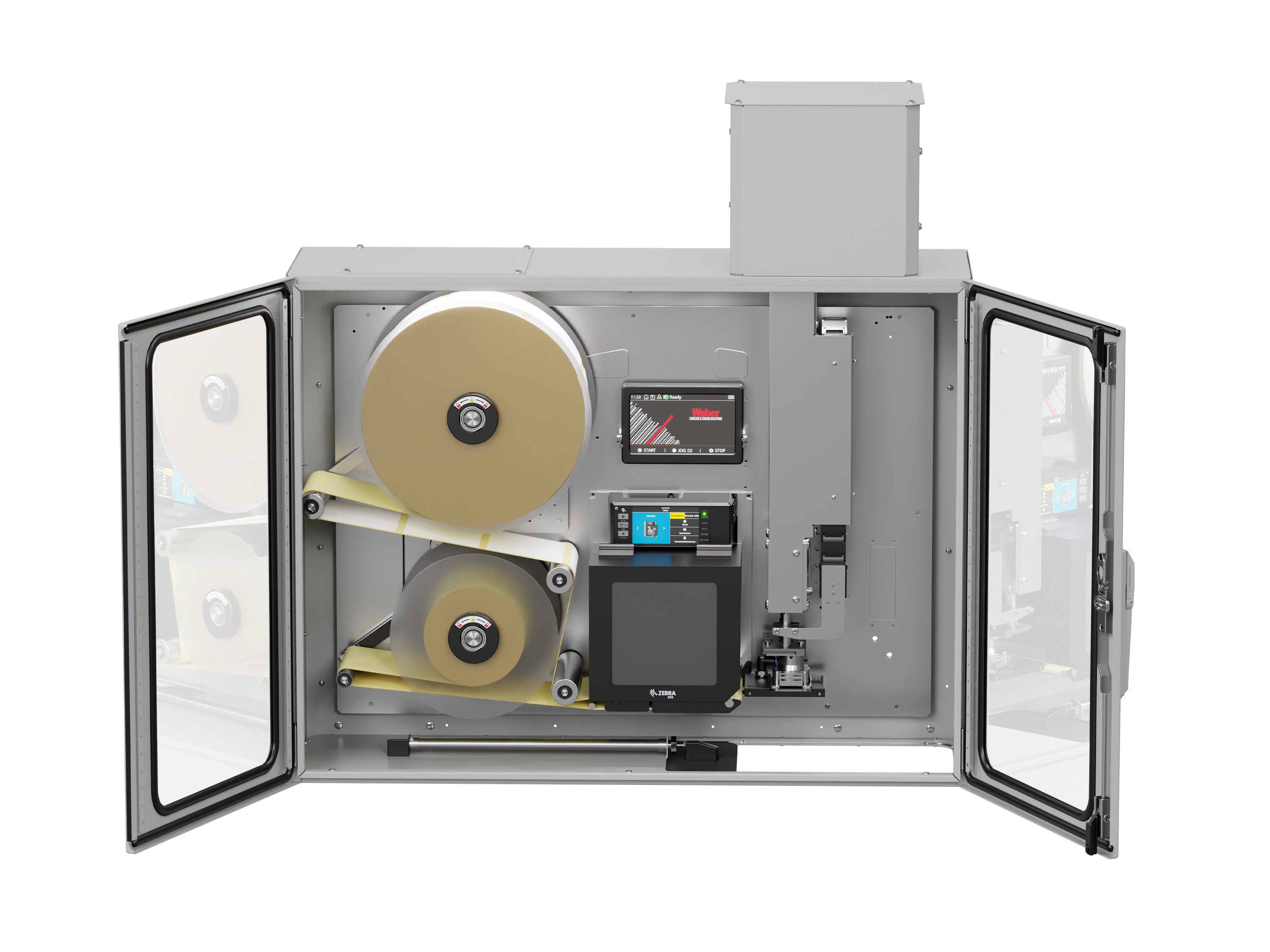

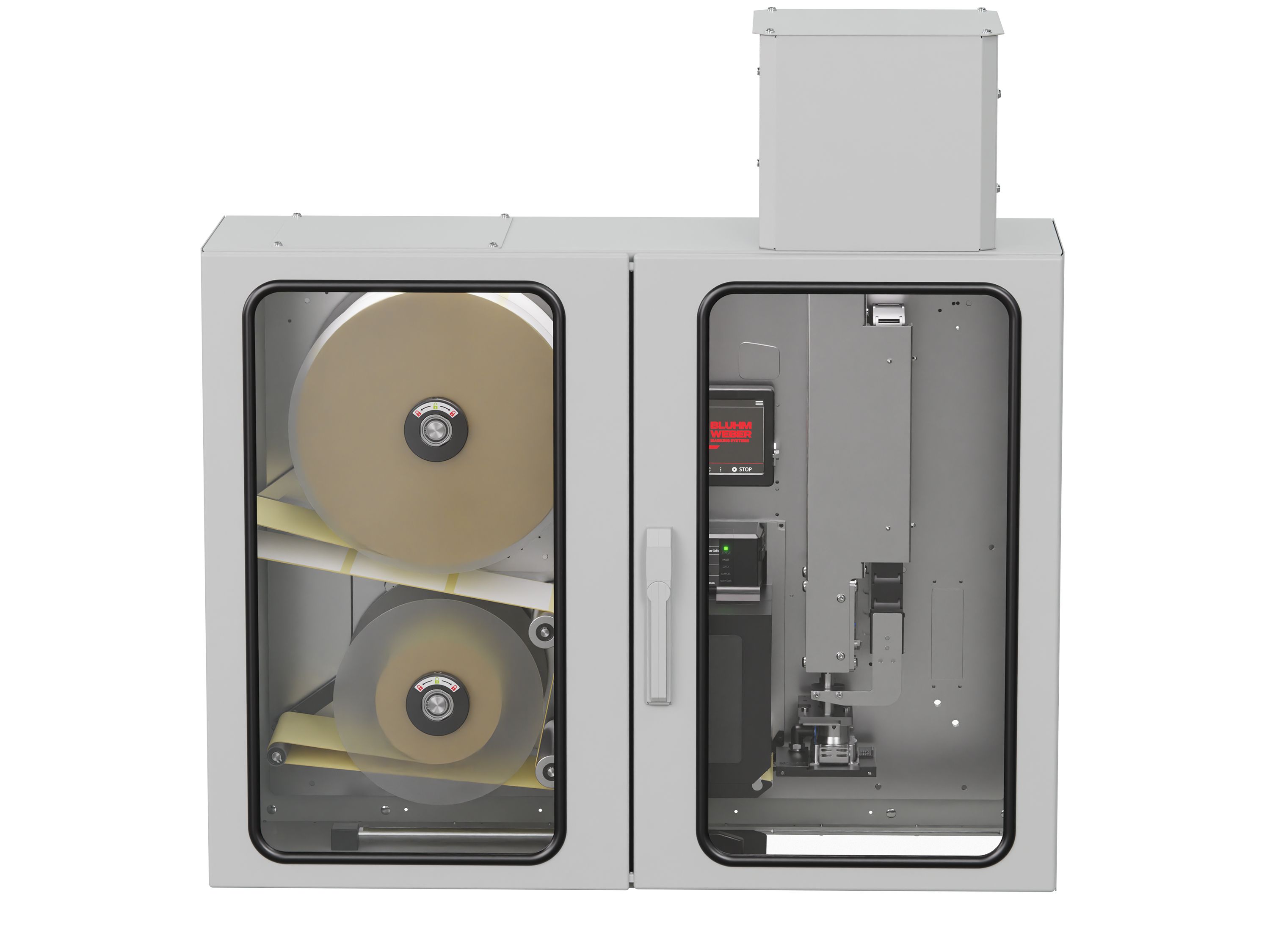

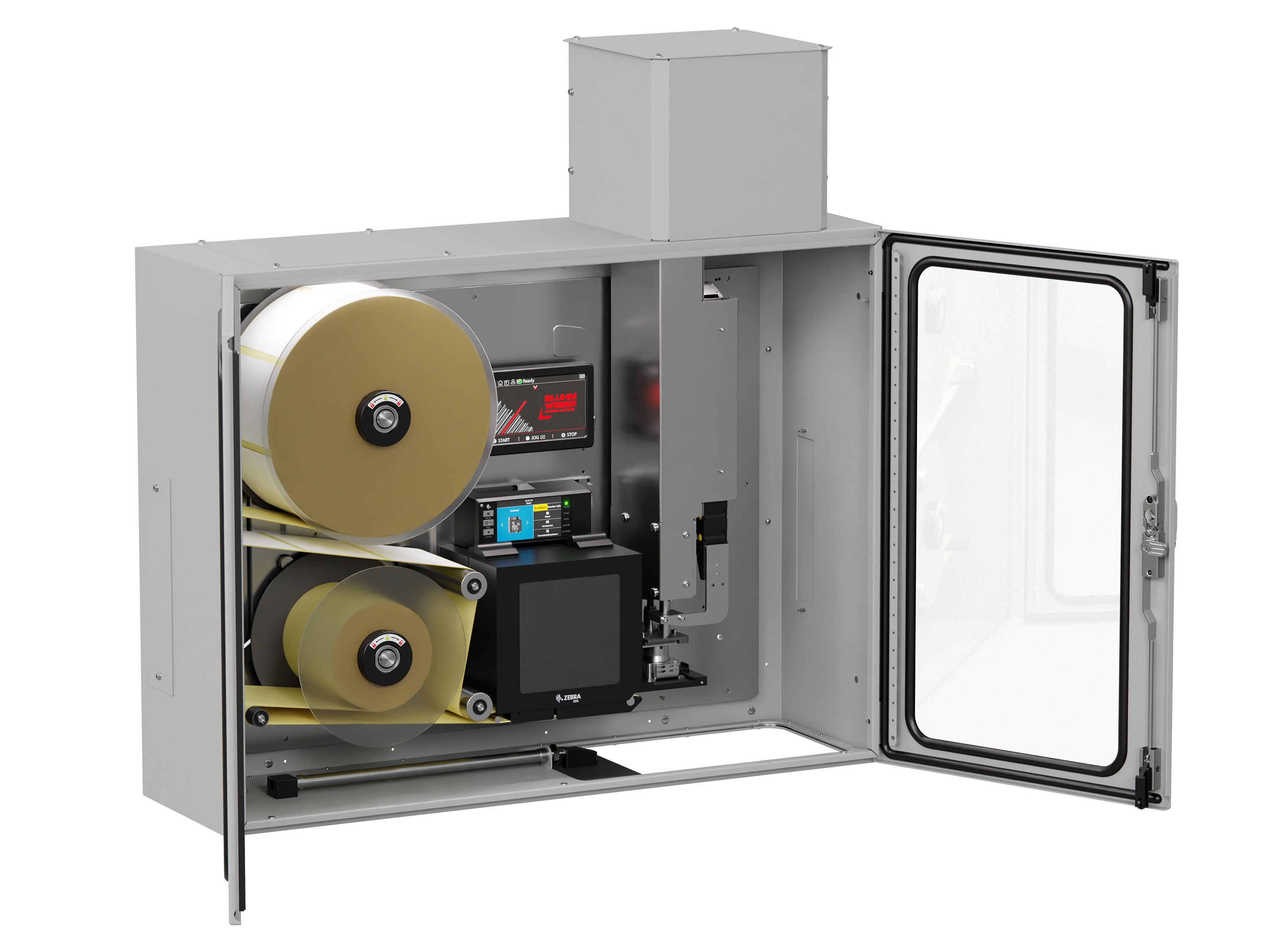

Sistema di stampa e applica

Legi-Air 4050I

Tuttofare ad alta efficienza energetica, con massima protezione e ampia gamma di opzioni di ampliamento

  • Protezione da polvere, calore e freddo
  • La valvola di arresto che protegge l’applicatore
  • Formato etichetta min. 12,7 x 7 mm, max. 150 x 210 mm
  • Raggiunge velocitĂ  di stampa fino a 400 mm/s
  • Ciclo di erogazione fino a 75 etichette/min
  • Ridotto consumo di aria compressa e inferiore usura

Estremamente adattabile ad ambienti industriali difficili

Il sistema di stampa e applica Legi-Air 4050I con alloggiamento protettivo in acciaio inox Ăš particolarmente robusto. È alloggiato in un armadio protettivo resistente che lo protegge da polvere, freddo e calore, assicurando un'etichettatura affidabile e continua anche in ambienti industriali difficili. Sono disponibili soluzioni di climatizzazione opzionali come kit di sovrapressione, riscaldamento o raffreddamento. Una valvola di arresto impedisce qualsiasi movimento involontario dell’applicatore, garantendo la massima sicurezza. In base alle esigenze specifiche, il sistema puĂČ essere configurato con diversi applicatori.

Applicazioni

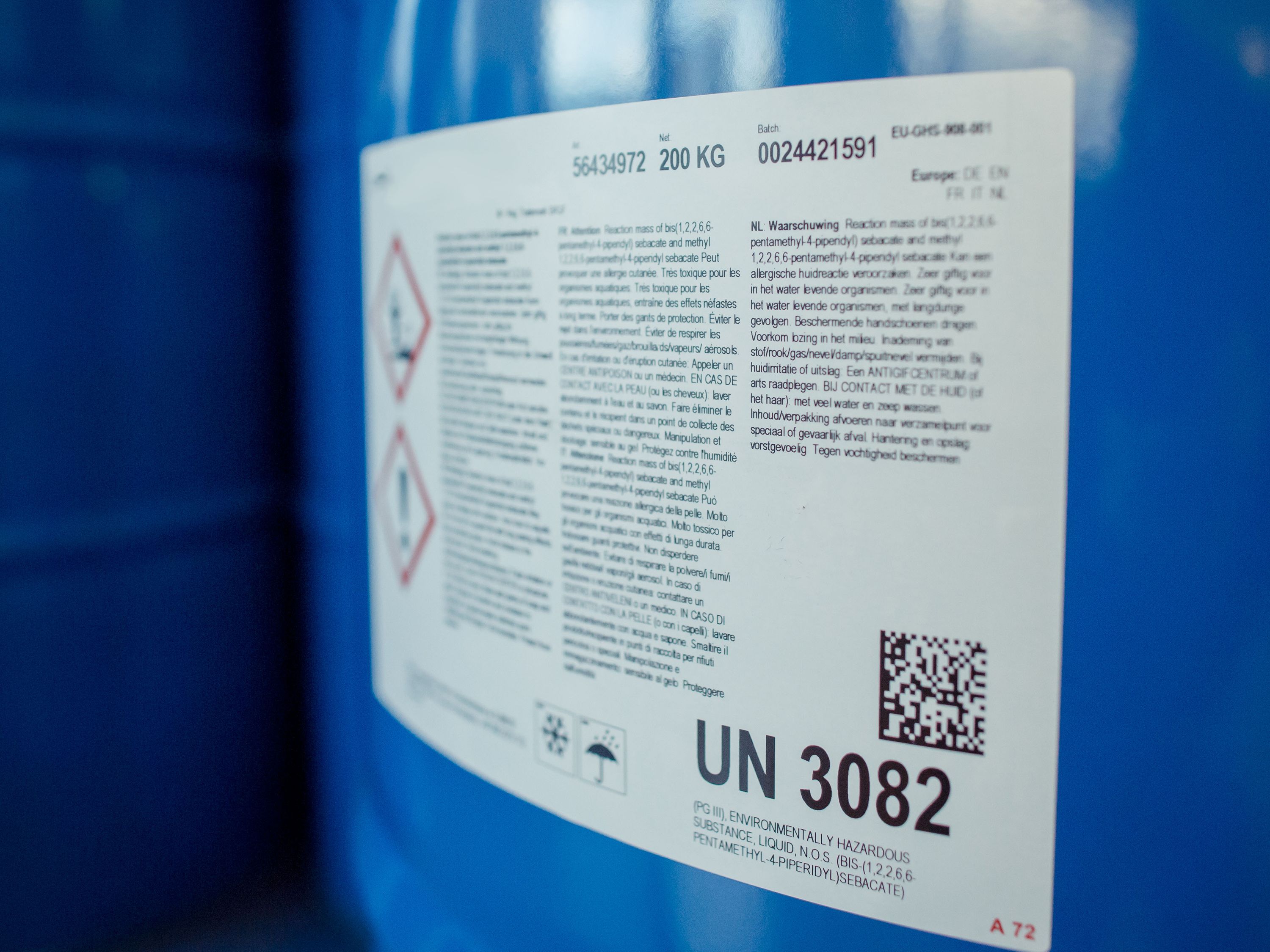

Etichetta a 2 colori per sostanze pericolose su fusto metallico

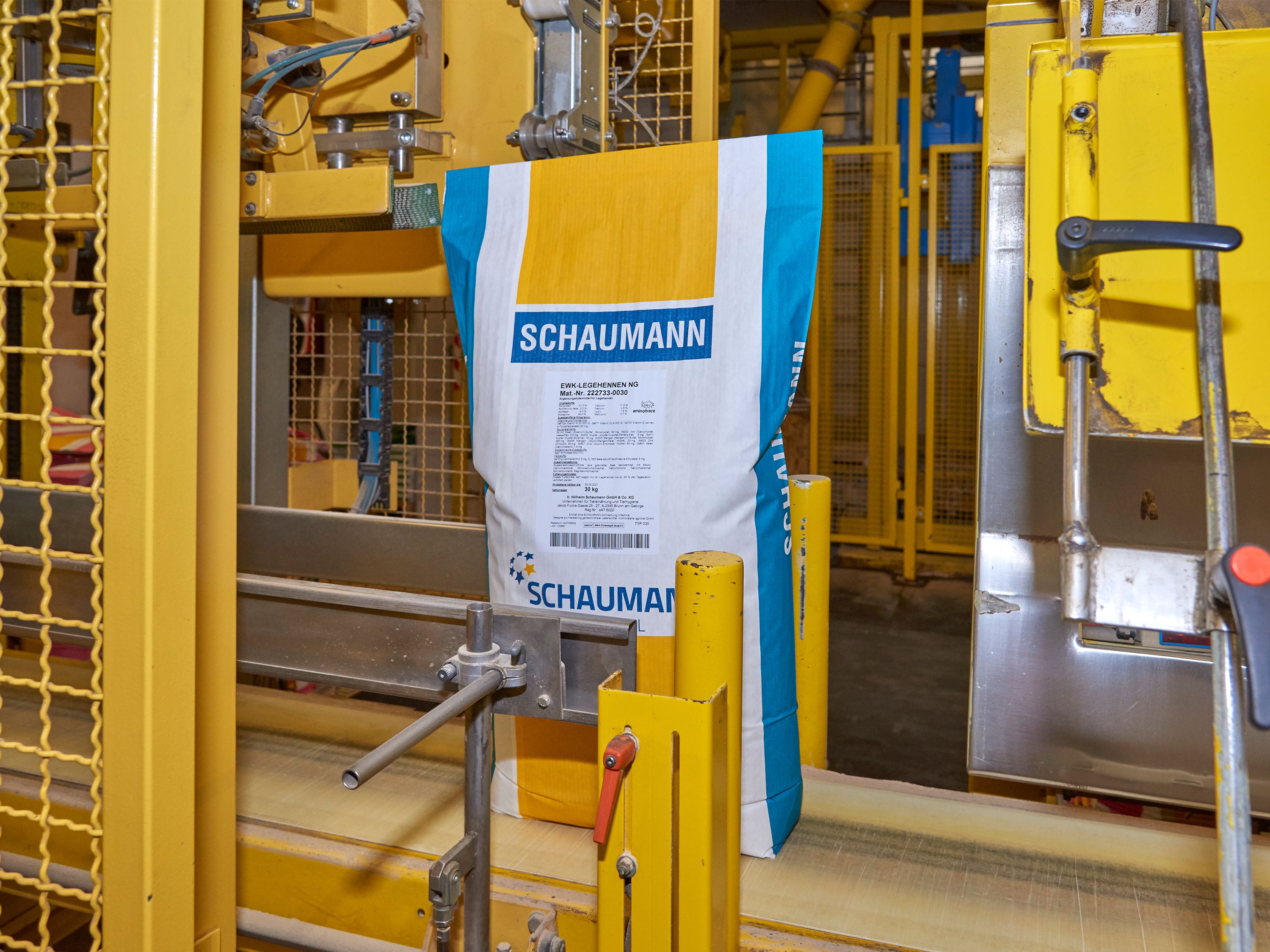

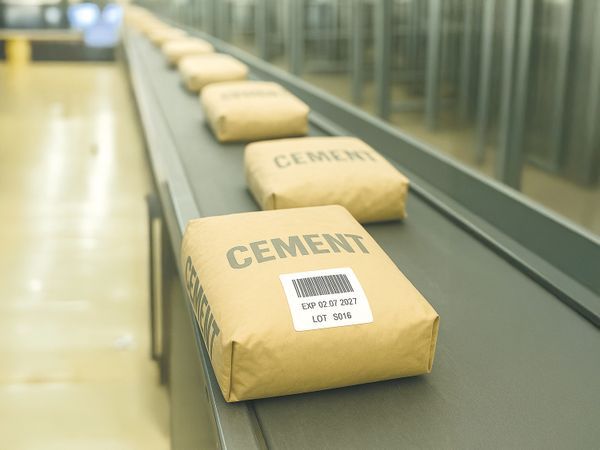

Etichetta su sacco di carta

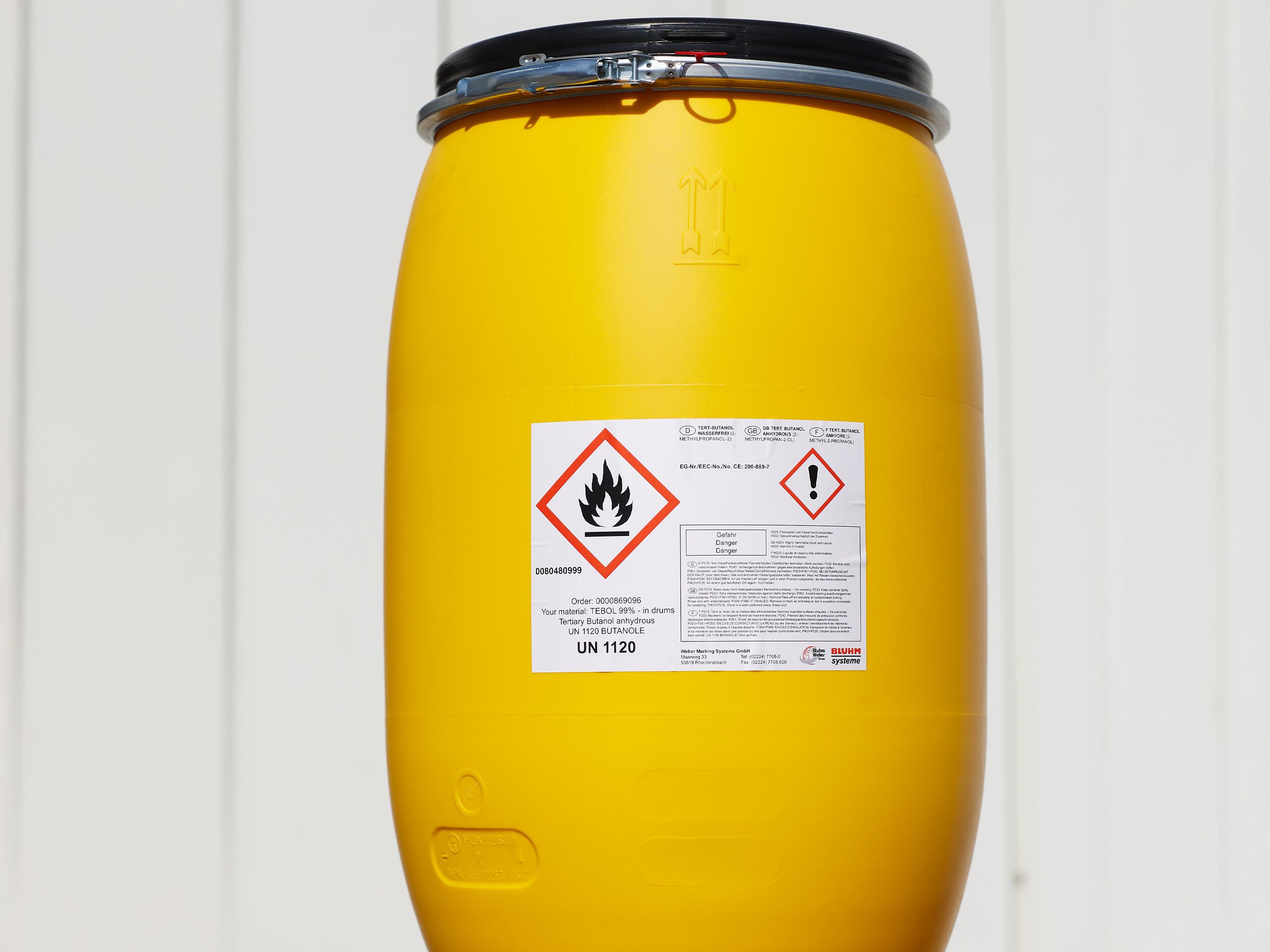

Etichetta a 2 colori per sostanze pericolose su fusto

ParticolaritĂ

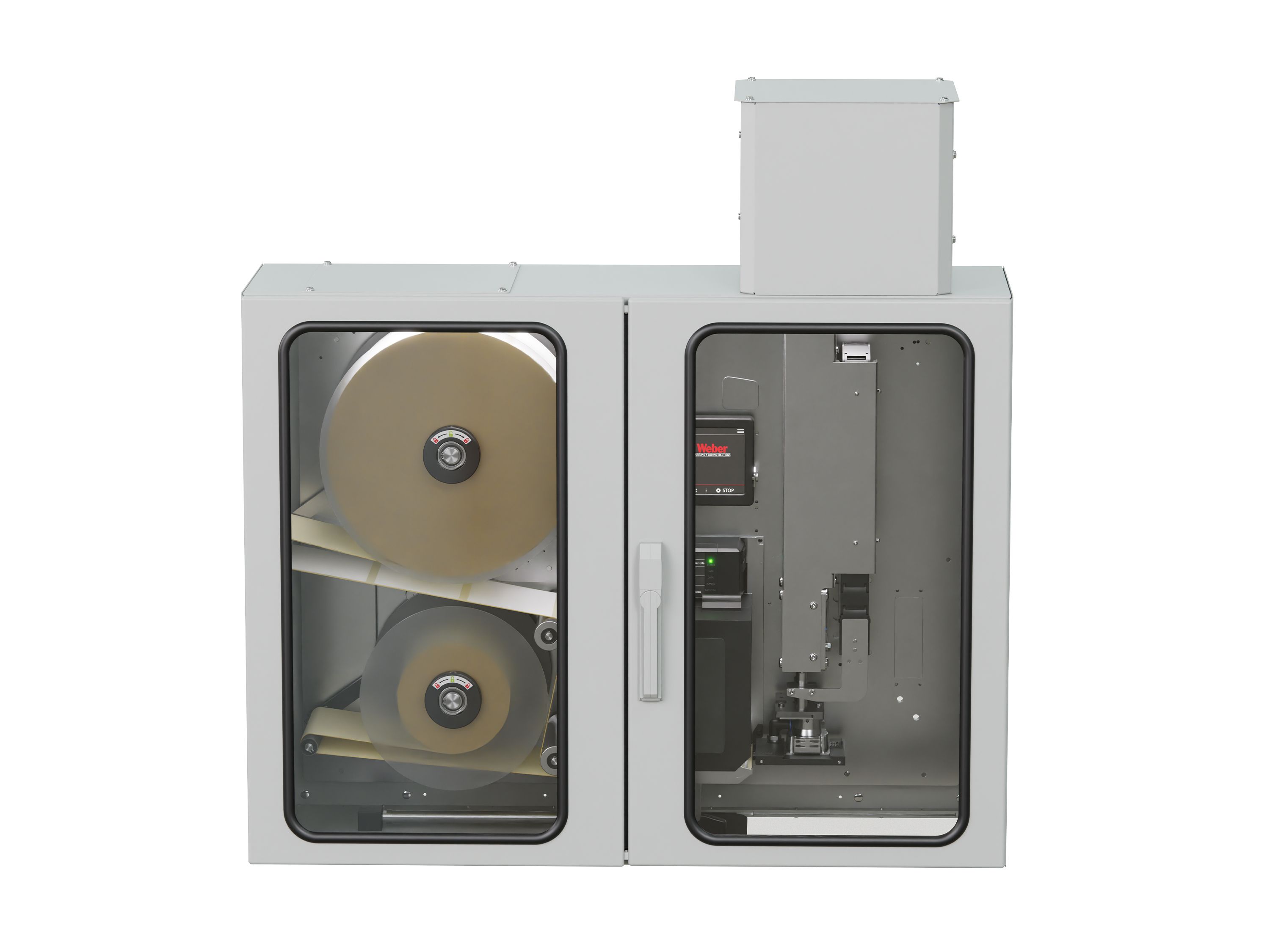

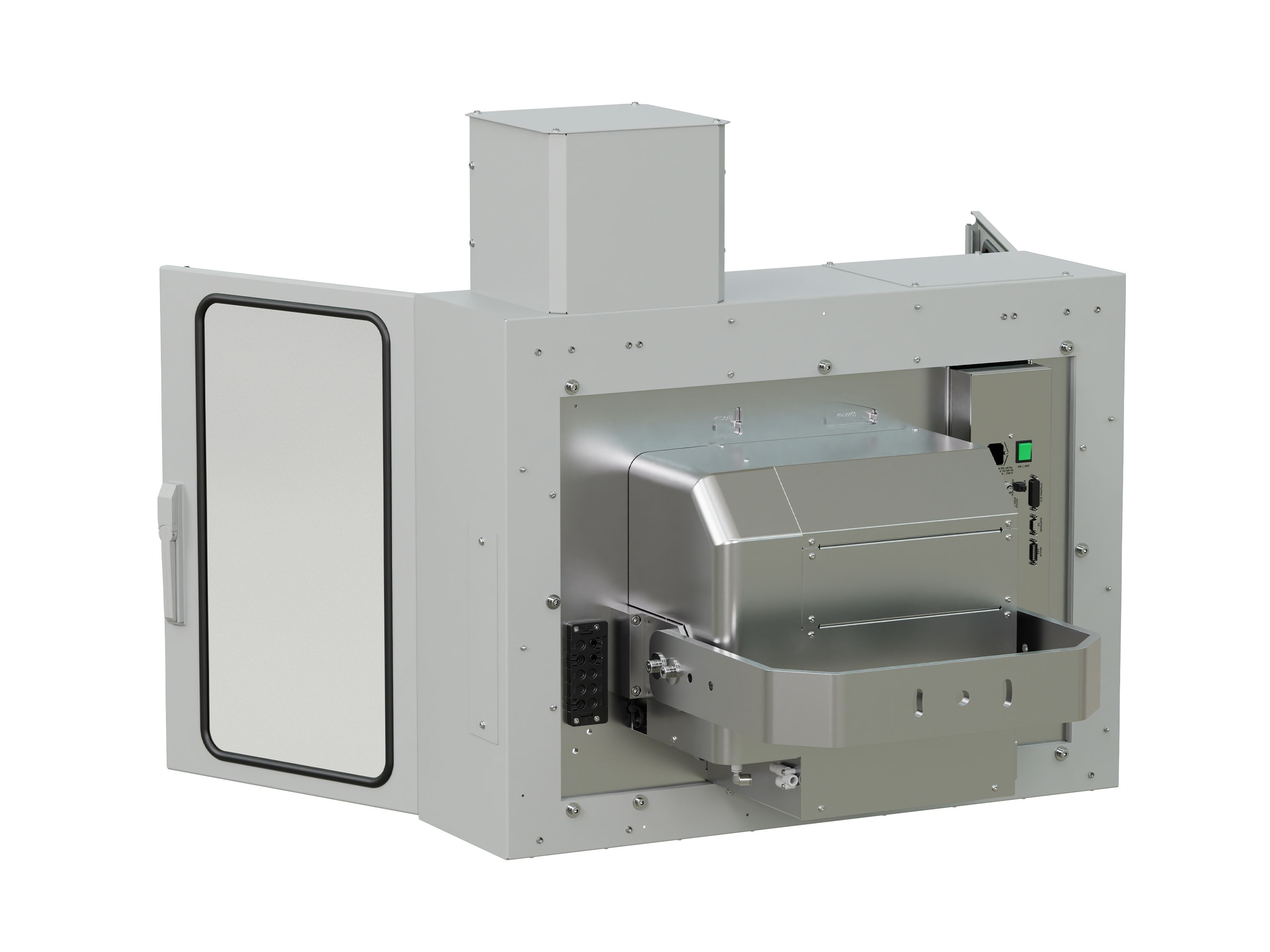

Armadio di protezione modulare

L’armadio di protezione integrato protegge in modo affidabile il sistema di etichettatura da agenti esterni come polvere, calore e freddo, garantendo prestazioni costanti. Questo prolunga la durata del sistema e riduce notevolmente la probabilità di guasti anche in condizioni di produzione impegnative.

Sistemi di visione utilizzabili in modo flessibile

Scanner o sistemi di visione possono essere utilizzati in modo flessibile e preciso a seconda delle necessità. Possono essere montati direttamente sul tampone per controllare le etichette al momento dell’applicazione o installati staticamente sul trasportatore per monitorare continuamente il processo. Questa versatilità consente di soddisfare diversi requisiti di qualità e sicurezza, rilevare tempestivamente gli errori e ottimizzare in modo sostenibile l’intero processo di etichettatura.

Doppia alimentazione di aria compressa.

L’alimentazione ad aria compressa Ăš suddivisa in modo intelligente per offrire una maggiore efficienza operativa. Il primo ingresso controlla la gestione delle etichette, il vuoto, la funzione air-assist e soffiaggio. Il secondo ingresso Ăš dedicato agli attuatori, come ii movimenti dei cilindri. Questa separazione assicura un’alimentazione stabile e una regolazione piĂč precisa, aumentando la durata dei componenti e la sicurezza del processo.

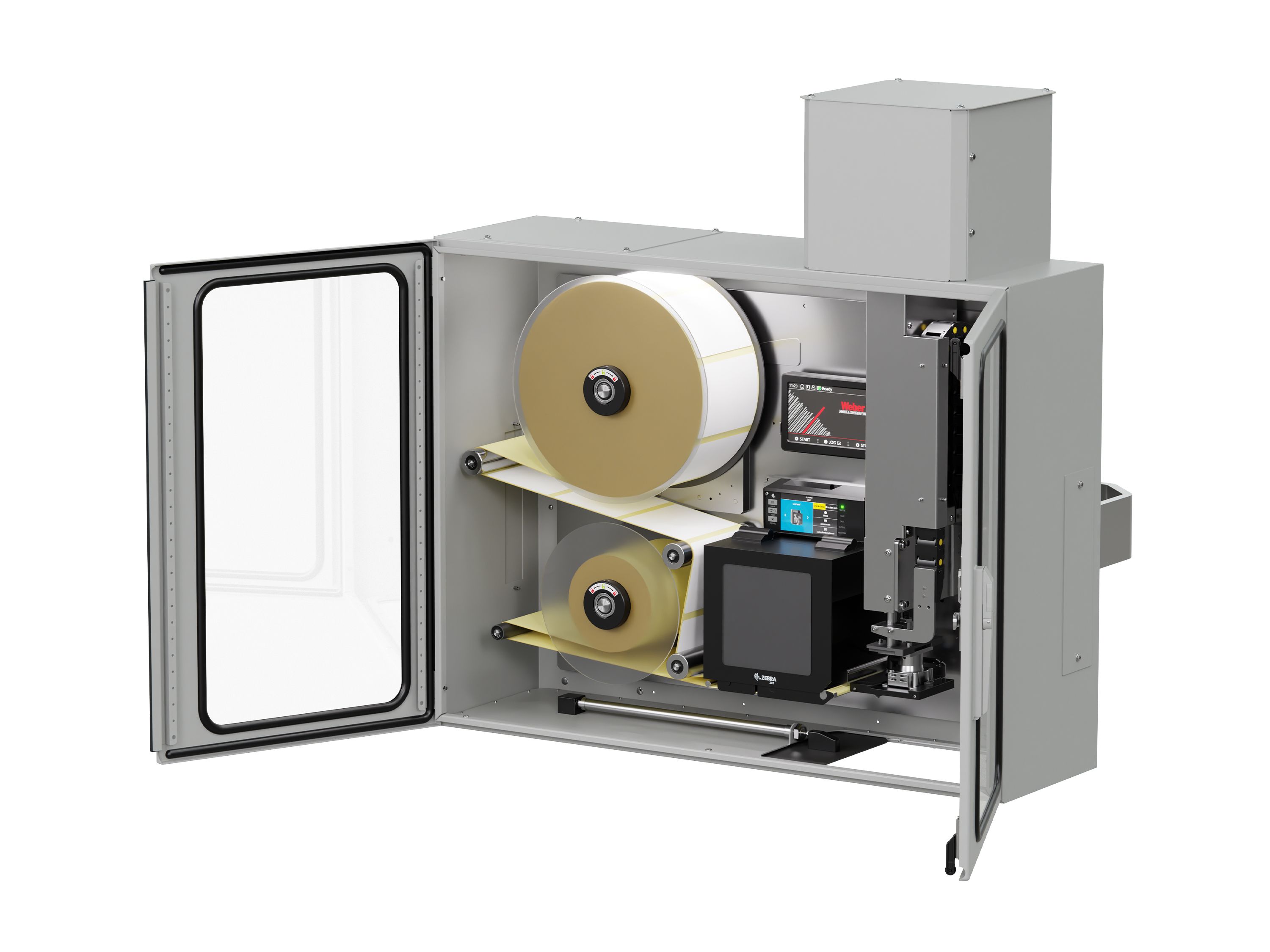

Riavvolgitori e svolgitori elettrici

I riavvolgitori e svolgitori elettrici contribuiscono in modo decisivo a proteggere il modulo di stampa integrato, riducendo lo stress meccanico. Il funzionamento motorizzato assicura un avanzamento piĂč regolare delle etichette, con conseguente precisione di stampa particolarmente elevata. Allo stesso tempo, garantisce minori fluttuazioni e quindi una superiore affidabilitĂ  del processo. Il risultato Ăš una qualitĂ  di stampa costante e un sistema piĂč stabile anche in produzione continua.

Opzioni applicatore

LN Applicatore

LN Applicatore

Applicatore lineare resistente con tecnologia pneumatica collaudata

Funzione Blow-On, Tamp-On, Wipe-On
Trasmissione applicatore Pneumatico
Corsa di applicazione 100 mm - 600 mm
KR Applicatore

KR Applicatore

Applicatore lineare compatto e preciso per spazi di installazione ristretti

Funzione Blow-On
Trasmissione applicatore Pneumatico
Corsa di applicazione 100 mm - 400 mm
LK Applicatore

LK Applicatore

Applicatore lineare universale particolarmente resistente

Funzione Blow-On, Tamp-On, Wipe-On
Trasmissione applicatore Pneumatico
Corsa di applicazione 100 mm - 600 mm
ENL Applicatore

ENL Applicatore

Applicatore lineare extra-lungo per grandi campi di etichettatura

Funzione Blow-On, Tamp-On
Trasmissione applicatore Pneumatico
Corsa di applicazione 820 mm - 1200 mm

Opzioni stampante

Zebra ZE511

Zebra ZE511

Massime prestazioni di stampa per applicazioni industriali

Larghezza stampa fino a 104 mm
VelocitĂ  di stampa fino a 457 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi, 609 dpi
Processo di stampa Trasferimento termico, Termico diretto, RFID
Zebra ZE521

Zebra ZE521

Massime prestazioni di stampa per applicazioni industriali

Larghezza stampa fino a 168 mm
VelocitĂ  di stampa fino a 356 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi
Processo di stampa Trasferimento termico, Termico diretto, RFID
Sato S84NX

Sato S84NX

Stampa industriale precisa, veloce ed affidabile

Larghezza stampa fino a 104 mm
VelocitĂ  di stampa fino a 406 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi, 609 dpi
Processo di stampa Trasferimento termico, Termico diretto, RFID
Sato S86NX

Sato S86NX

Stampa industriale precisa, veloce ed affidabile

Larghezza stampa fino a 167,5 mm
VelocitĂ  di stampa fino a 355,6 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi
Processo di stampa Trasferimento termico, Termico diretto, RFID
CAB PX Q4

CAB PX Q4

Modulo di stampa ad alta precisione per l’etichettatura automatizzata nell’industria e la logistica

Larghezza stampa fino a 108,4 mm
VelocitĂ  di stampa fino a 300 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi, 609 dpi
Processo di stampa Trasferimento termico, Termico diretto
CAB PX Q6

CAB PX Q6

Modulo di stampa ad alta precisione per l’etichettatura automatizzata nell’industria e la logistica

Larghezza stampa fino a 168 mm
VelocitĂ  di stampa fino a 250 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi
Processo di stampa Trasferimento termico, Termico diretto
Novexx XDM 944

Novexx XDM 944

Massima velocità per l’etichettatura industriale

Larghezza stampa fino a 106 mm
VelocitĂ  di stampa fino a 400 mm/sec
Risoluzione testina di stampa 300 dpi
Processo di stampa Trasferimento termico, Termico diretto
Novexx XDM 945

Novexx XDM 945

Massima velocità per l’etichettatura industriale

Larghezza stampa fino a 128 mm
VelocitĂ  di stampa fino a 350 mm/sec
Risoluzione testina di stampa 305 dpi
Processo di stampa Trasferimento termico, Termico diretto
Novexx XDM 946

Novexx XDM 946

Massima velocità per l’etichettatura industriale

Larghezza stampa fino a 160 mm
VelocitĂ  di stampa fino a 300 mm/sec
Risoluzione testina di stampa 305 dpi
Processo di stampa Trasferimento termico, Termico diretto
LDM 180

LDM 180

Modulo di dispensazione efficiente per uso senza stampa

Specifiche Tecniche
Parametri operativi
Posizione etichetta
Pagina, Lato superiore
ModalitĂ  di etichettatura
a macchina ferma, in movimento
A seconda dell’applicatore scelto
Etichette al min.
100 /min
In base alla dimensione dell’etichetta, al cambio di testo e alla corsa di applicazione
Precisione di posizionamento (+/-)
0,8 mm
Opzionale: 0,5 mm
Formato etichette min. (LxP)
12,5 x 7 mm
Etichette piĂč piccole possibili con punzone speciale
Formato etichette max. (LxP)
150 x 210 mm
Etichette piĂč grandi possibili con punzone speciale
Diametro max. del rotolo etichette
350 mm
Fino a 600 metri lineari
Diametro del nucleo del rotolo etichette (opzionale)
100 mm, 152 mm
Caratteristiche
Tecnologia
Pneumatico
Indipendenza dalla posizione di installazione
no
Svolgimento etichette
Motore passo-passo
Riavvolgimento etichette
Motore passo-passo
Avviso mancanza etichette
sĂŹ
Rilevamento rottura nastro
opzionale
HMI
Versione HMI
Display touch
Informazioni prodotto
Dimensioni sistema (HxLxP)
1010 x 808 x 1000 mm
Peso
120 kg
in base alla versione
Tipo di protezione IP
IP 30
Omologazioni
CE
UmiditĂ  relativa senza condensa
15 - 95 %
Temperatura ambiente
2 - 35°C
Livello di rumorositĂ
72 dB
Livello di pressione sonora ponderato A
Collegamenti
Alimentazione
92 - 263 V
Frequenza di rete
50 - 60 Hz
Corrente
5 A
Attacco aria compressa
6 bar
conforme a DIN ISO 8573-1
Interfacce
RS232, USB, Ethernet IPv4, Porta applicatore

Downloads

Scheda tecnica Legi-Air 4050I (PDF)

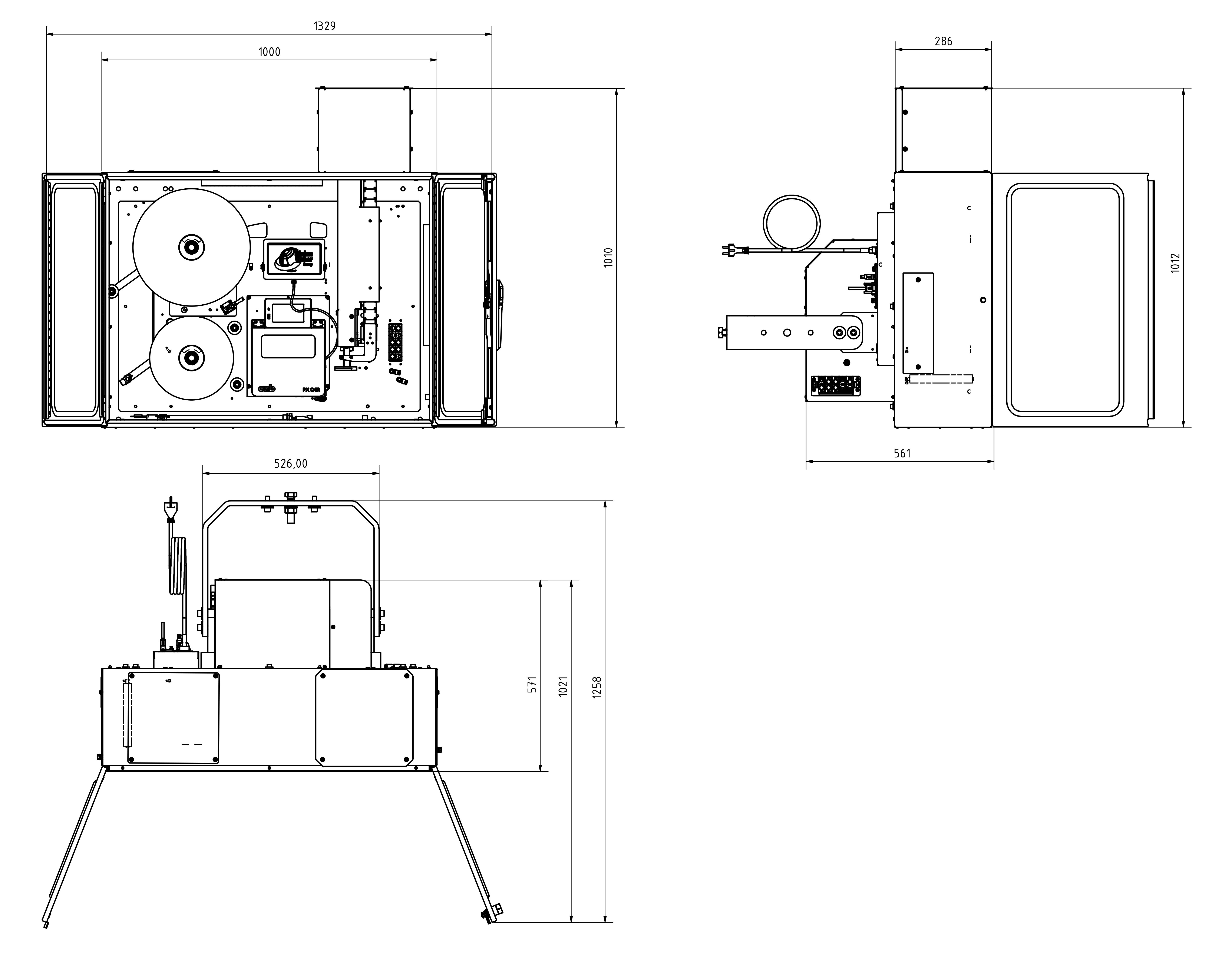

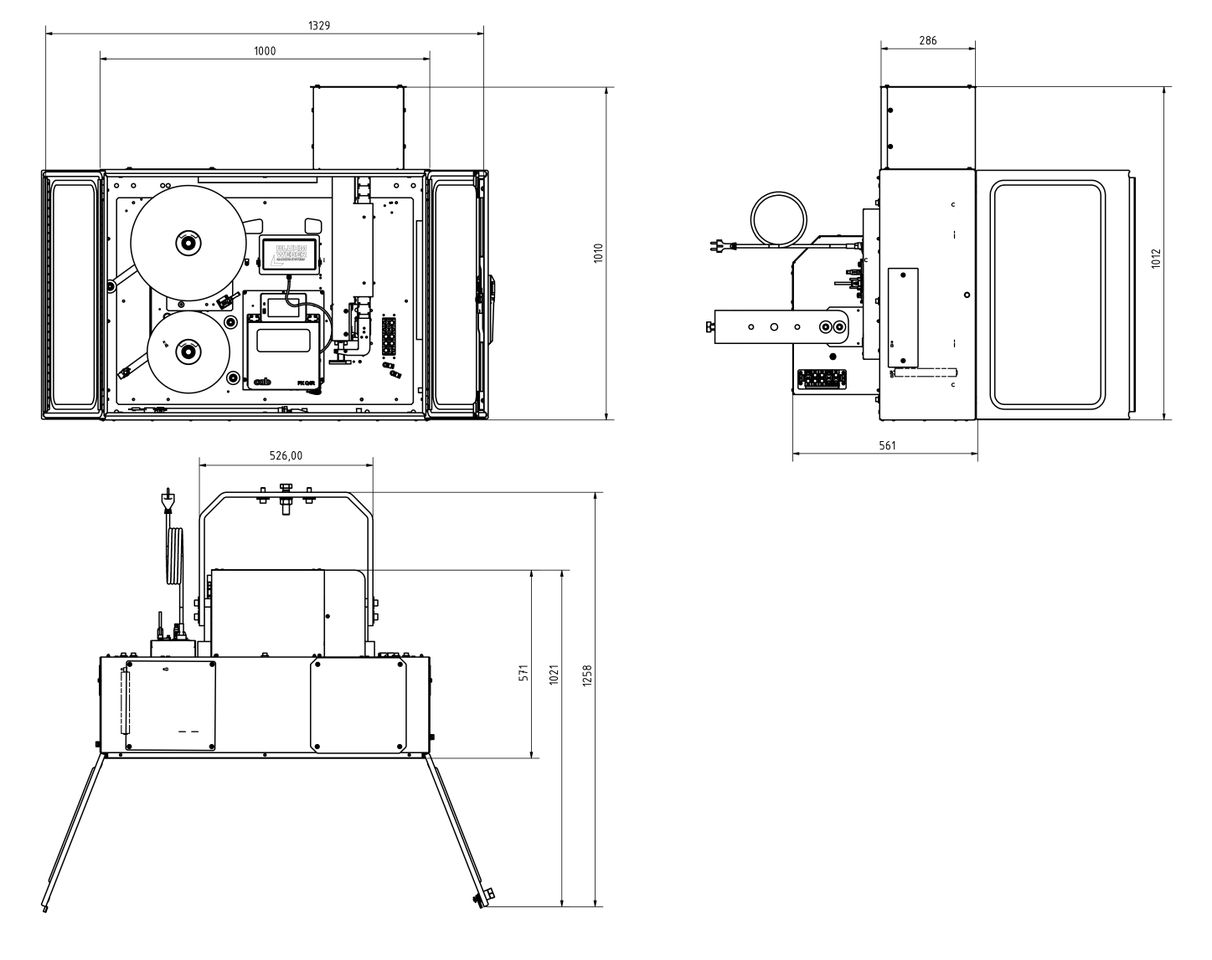

Technical Drawing Legi-Air 4050 I (540,7 kB)
