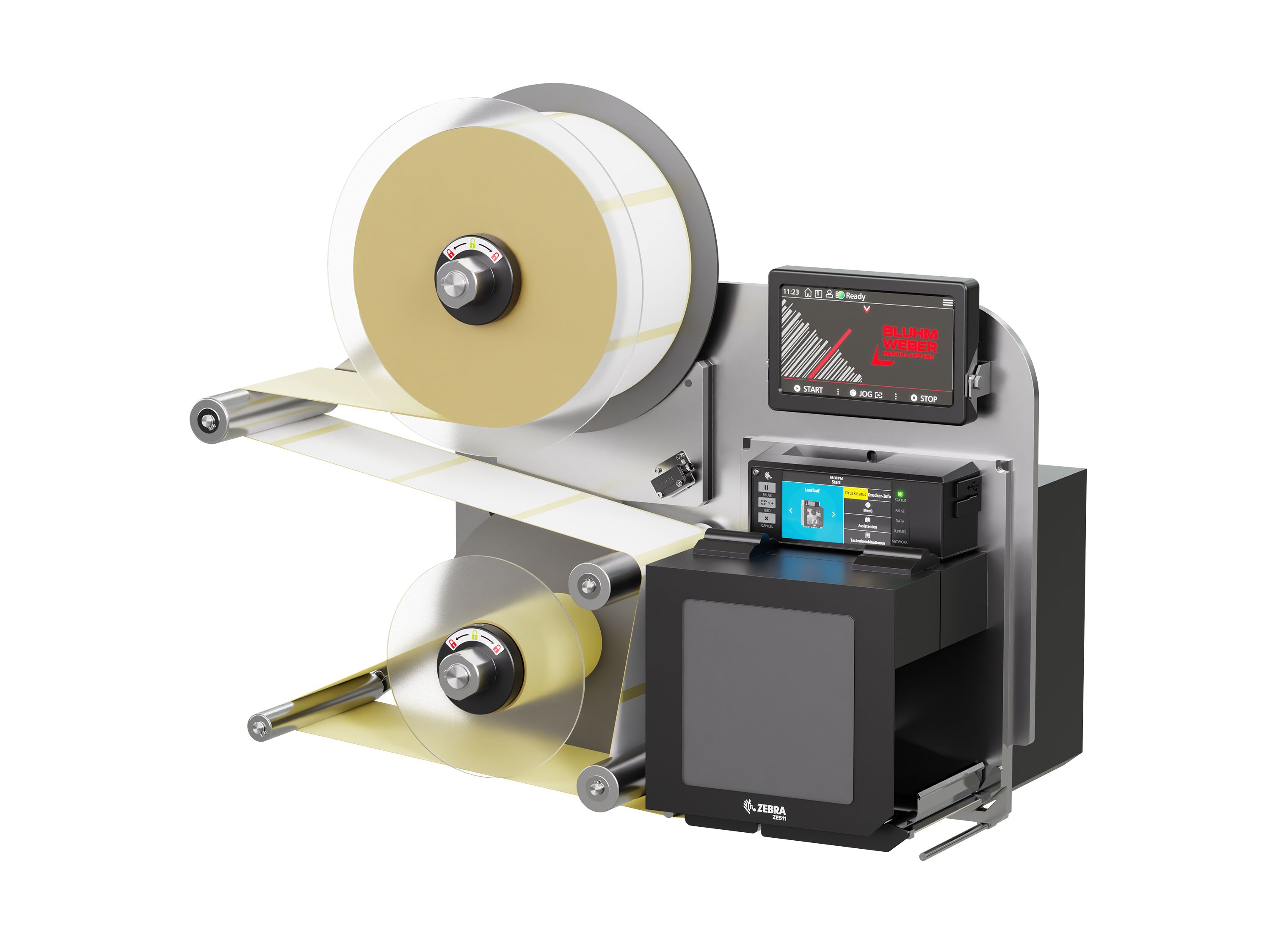

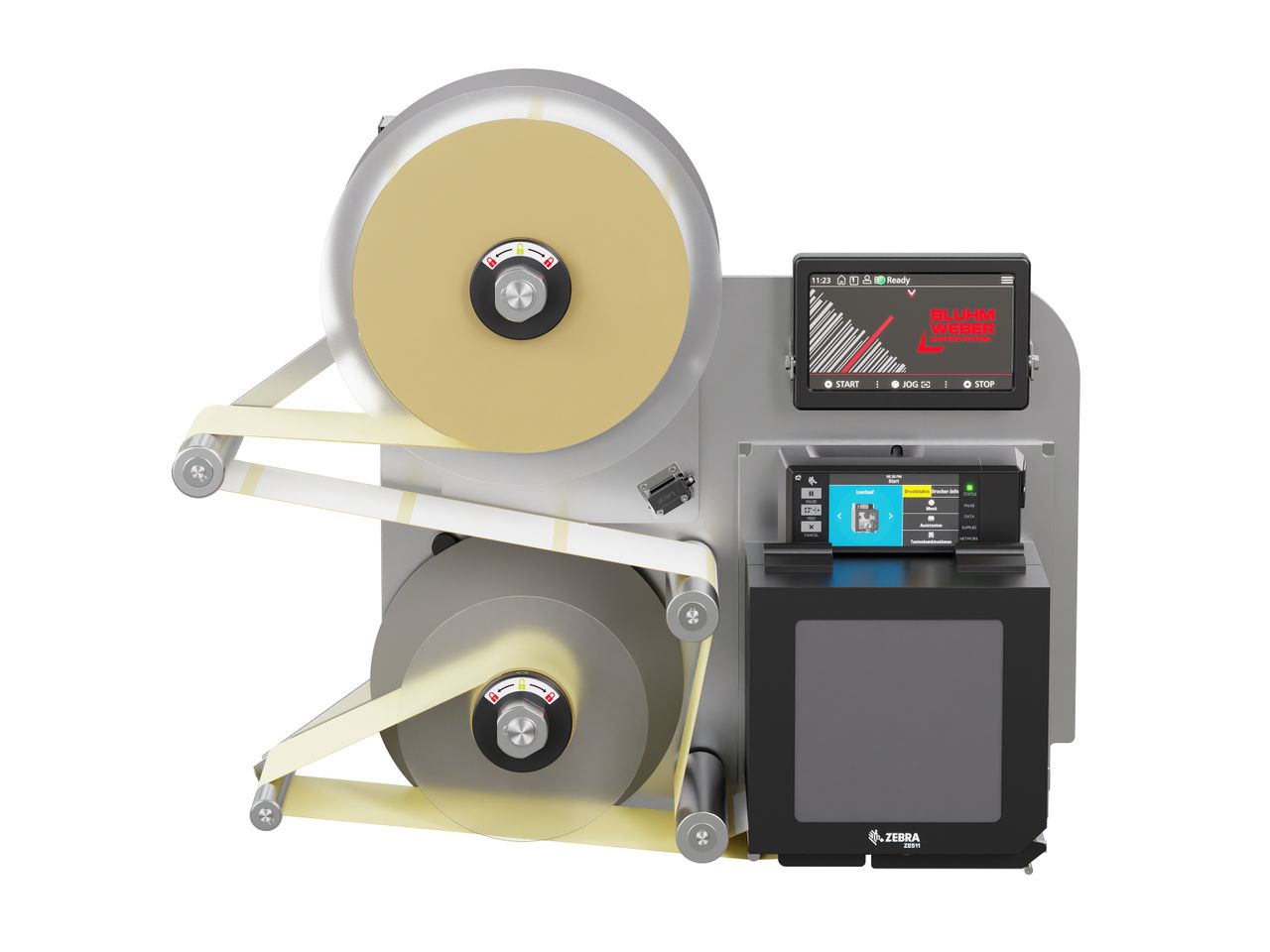

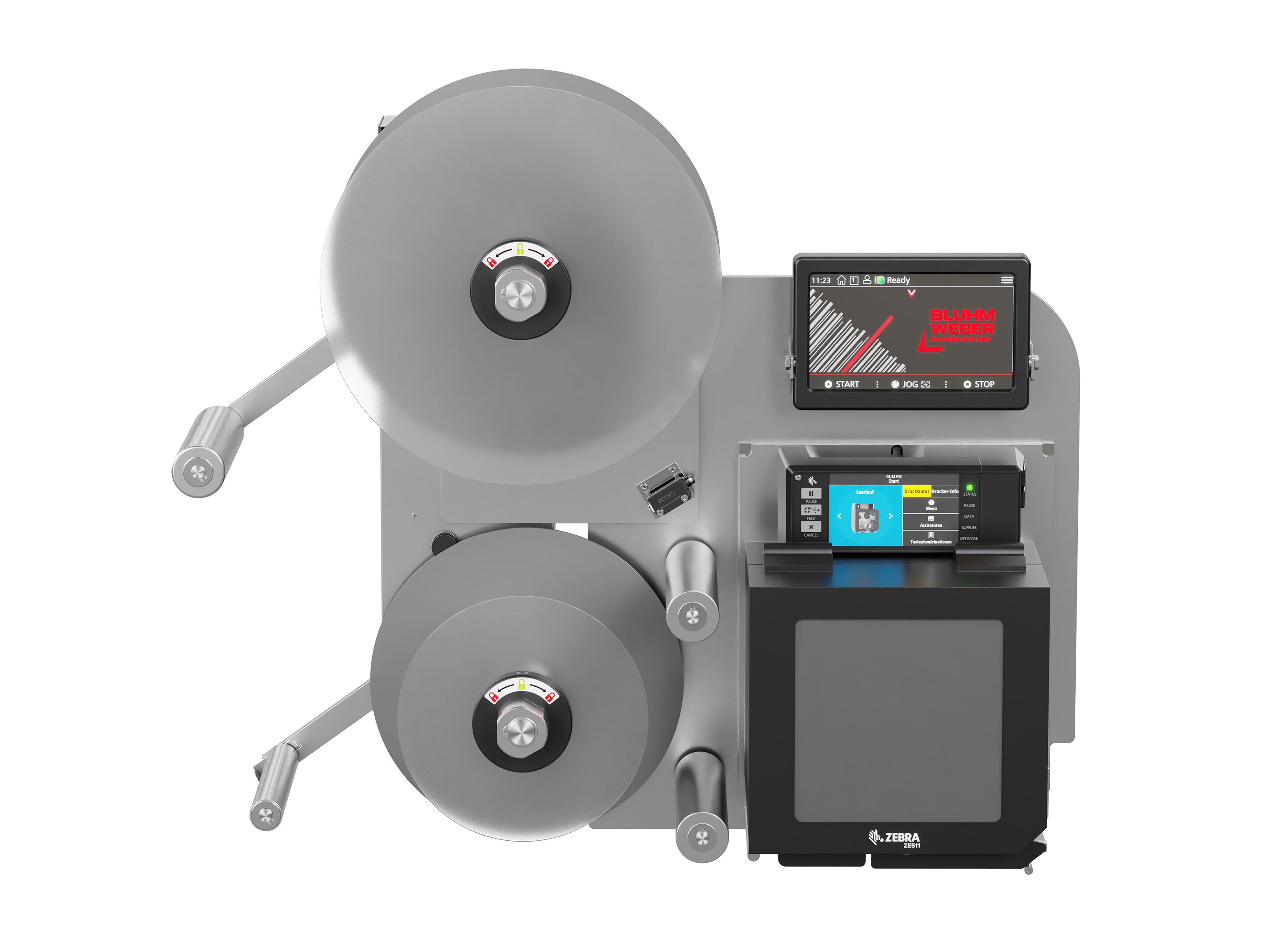

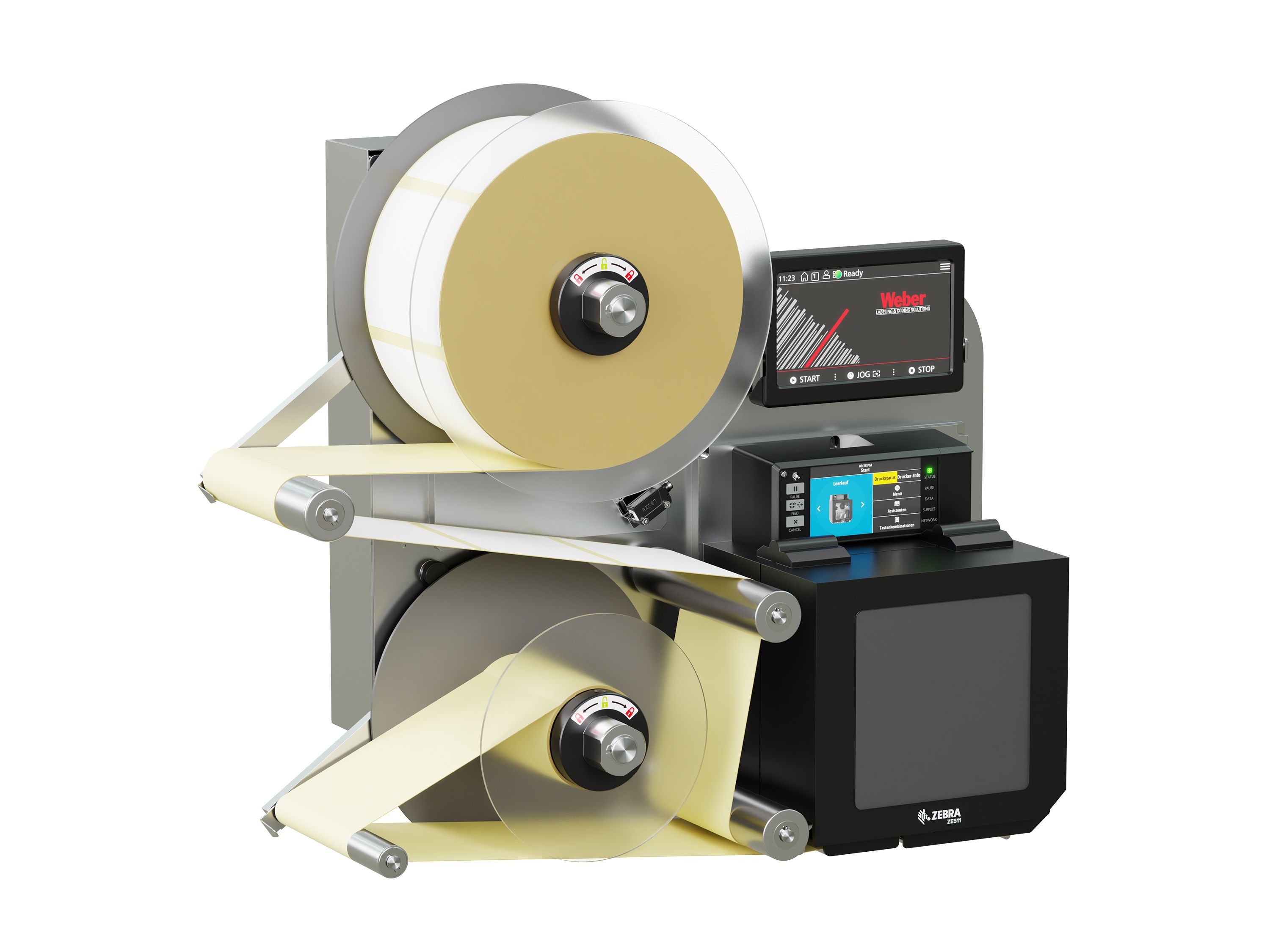

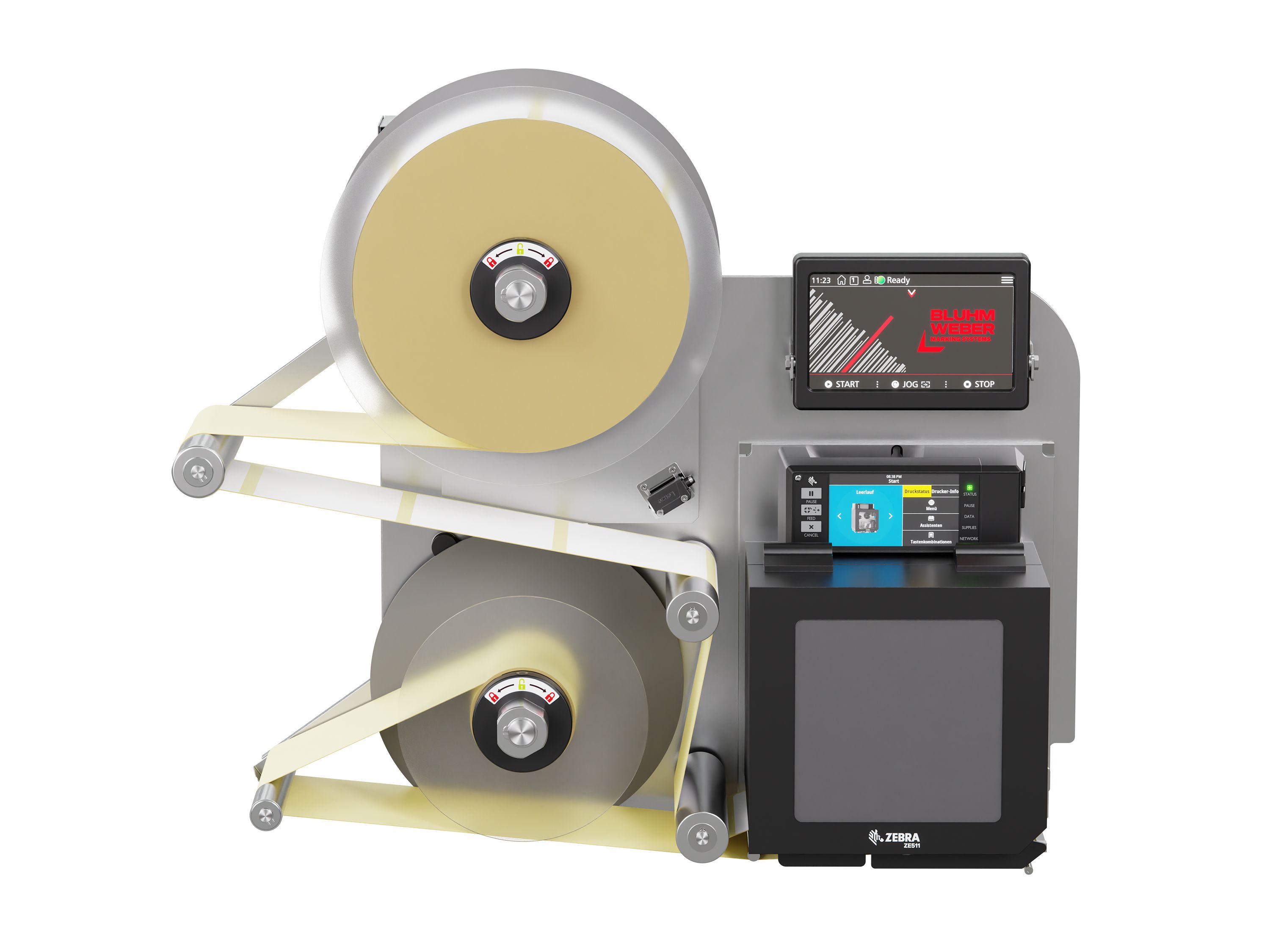

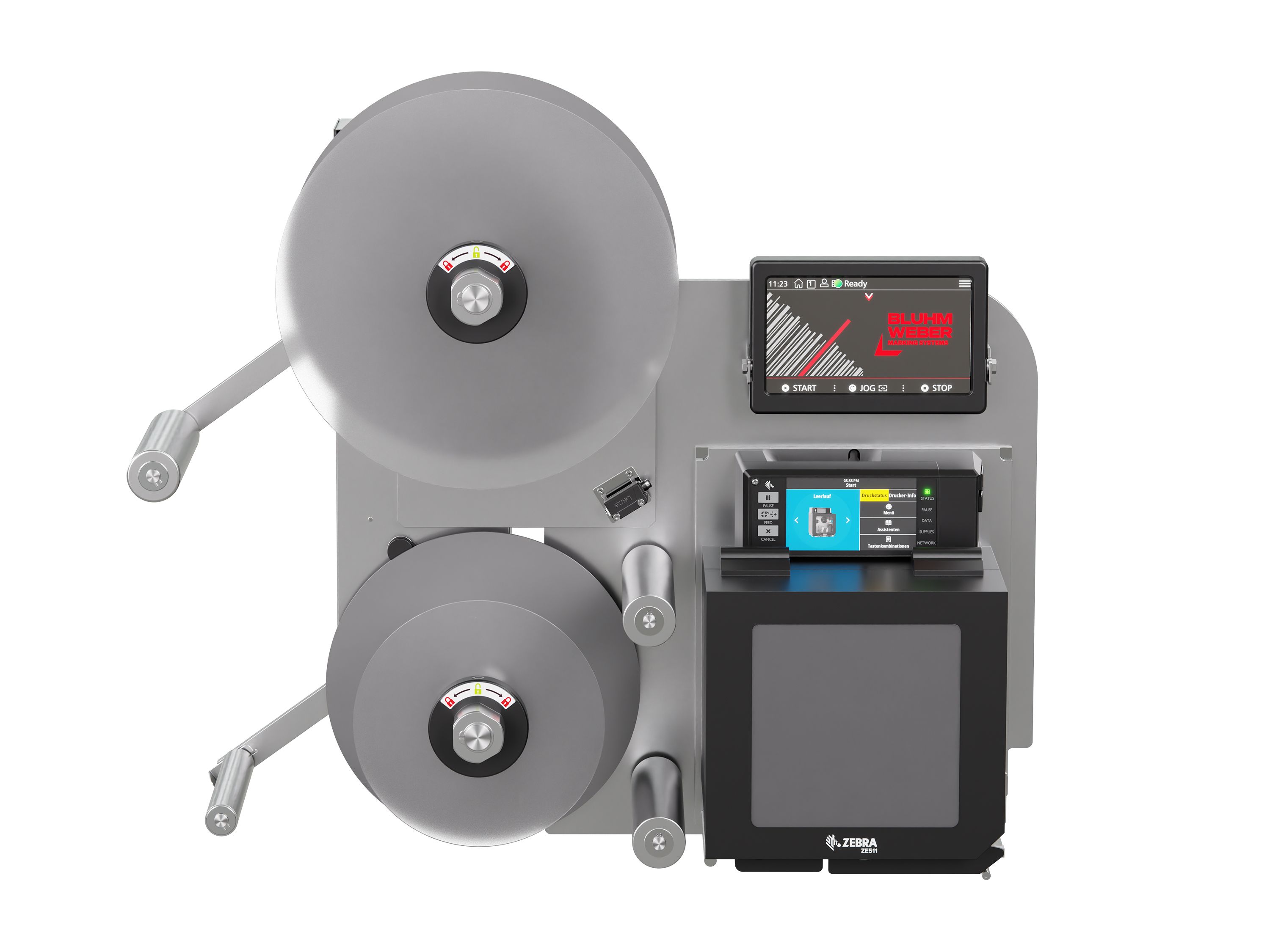

Sistema di stampa e applica

Legi-Air 4050B-R

Sistema di stampa-applicazione flessibile per etichettatura robotizzata completamente automatica

Sviluppata appositamente per la collaborazione con i robot

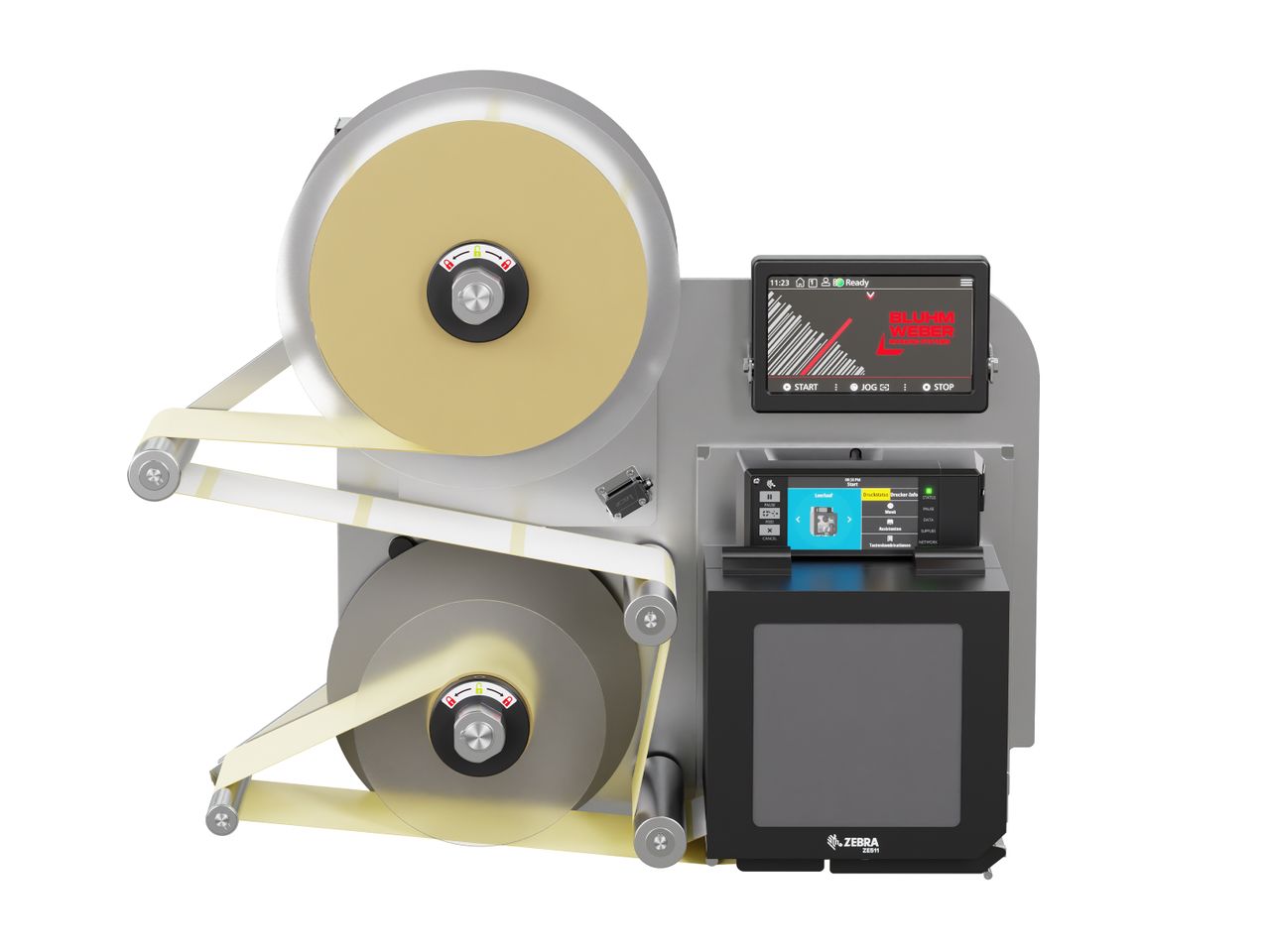

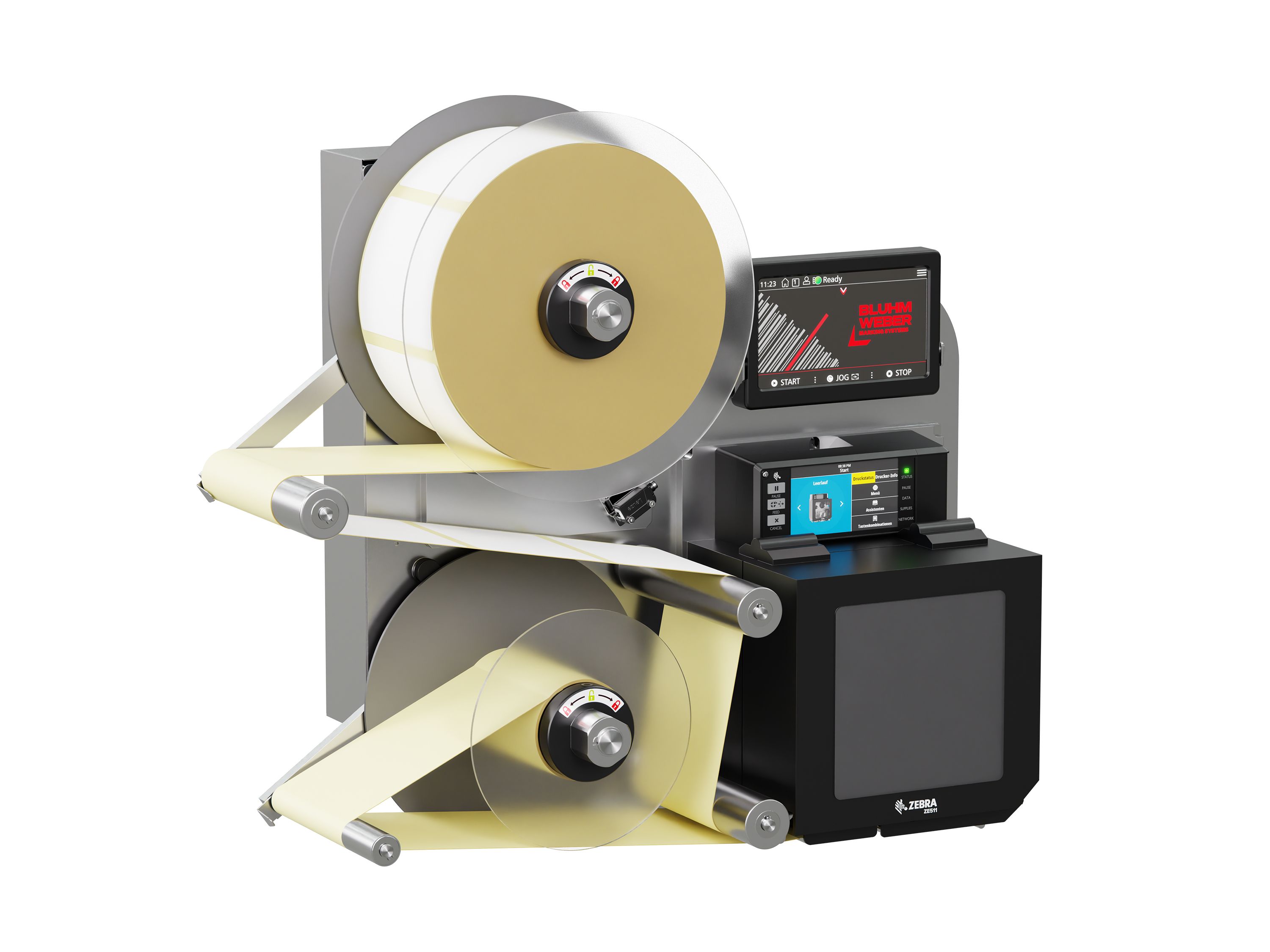

Erogatore di etichette con stampa flessibile e poco ingombrante
Basso consumo di aria compressa, risparmio sui costi energetici
Raggiunge velocità di stampa fino a 400 mm/s
Struttura molto compatta con un’ampia gamma di estensioni

La Legi-Air 4050B-R è una variante speciale del robot progettata per operare insieme a sistemi robotici a multiasse. Basata sulla collaudata serie Legi-Air 4050B, questa versione integra una piastra di base accorciata, che garantisce un accesso ottimale al bordo di applicazione del modulo di stampa. Questo consente la massima compatibilità con diverse versioni di applicatori e punzoni robotici.

Con la Legi-Air 4050B-R è possibile beneficiare di una tecnologia collaudata, frutto della produzione su larga scala: il sistema stampa e applica compatibile con i robot è particolarmente facile da integrare nei processi esistenti. Stampa a scelta con tecnologia a trasferimento termico o termica diretta. Sono disponibili moduli di stampa a prestazioni elevate di produttori leader, progettati per il funzionamento continuo in ambienti industriali.

Legi-Air 4050B-R etichettatura con robot 2

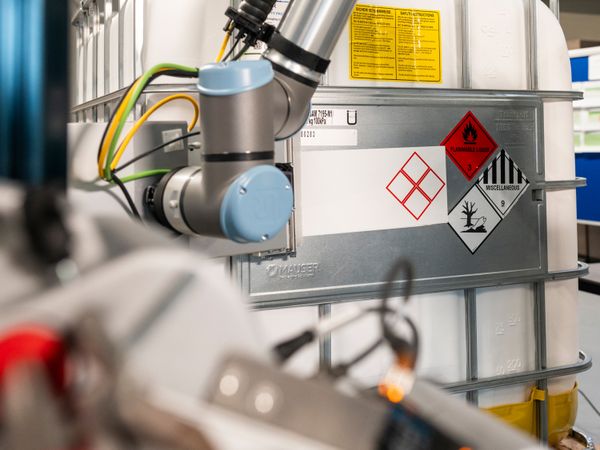

Legi-Air 4050B-R etichettatura con robot 5

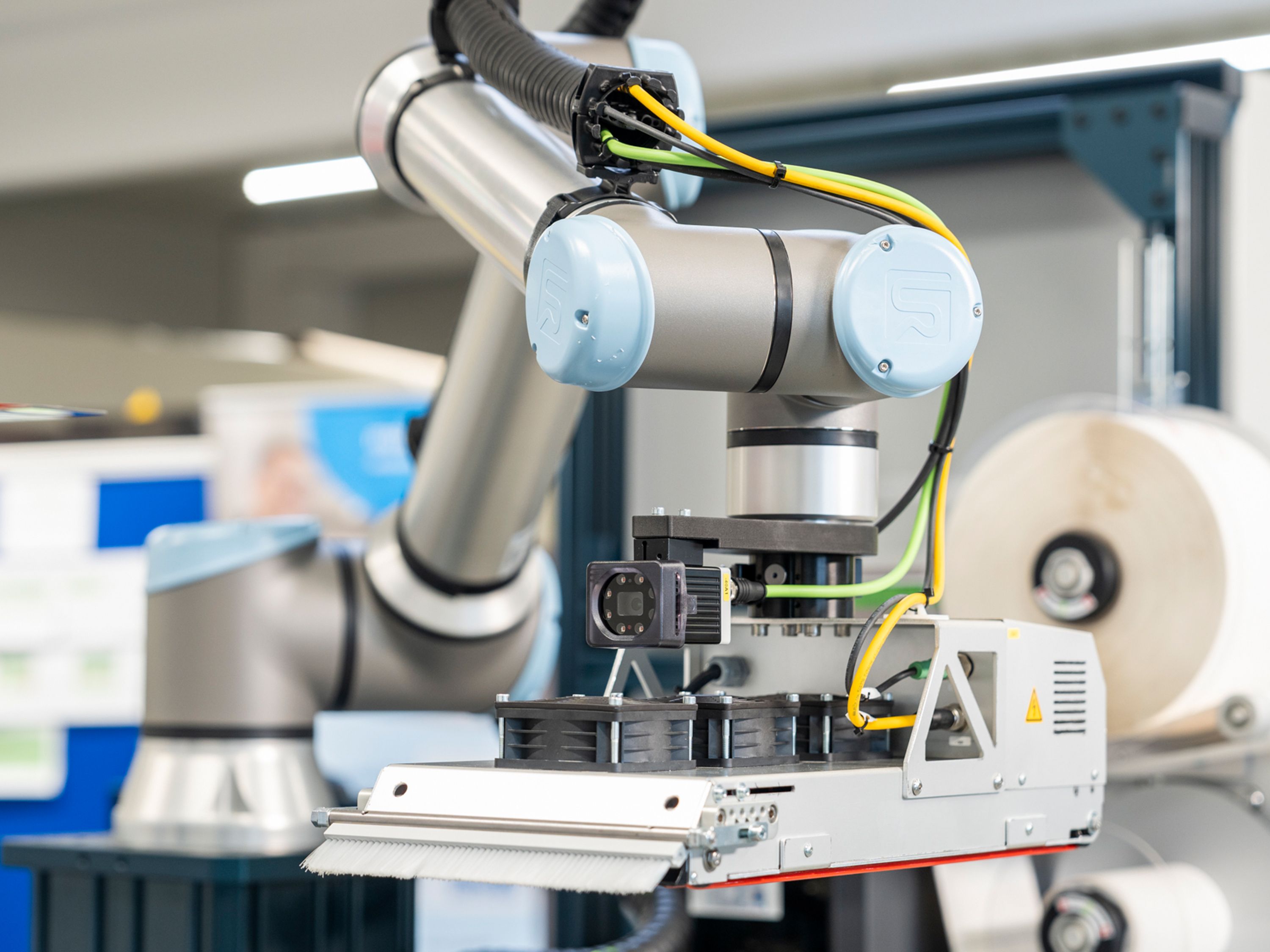

Legi-Air 4050B-R etichettatura con robot 7

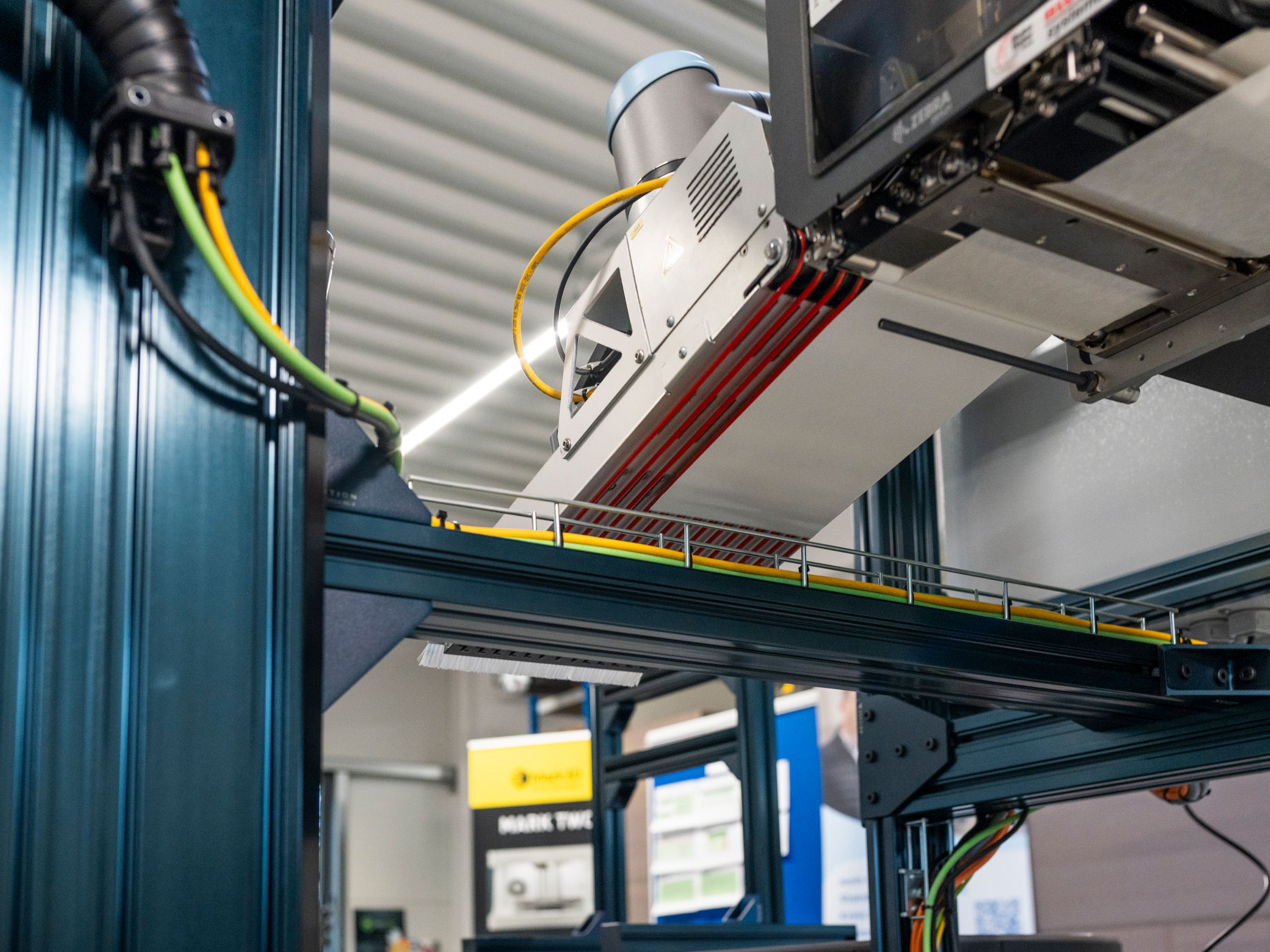

Legi-Air 4050B-R etichettatura con robot 8

Legi-Air 4050B-R etichettatura con robot 4

Legi-Air 4050B-R etichettatura con robot

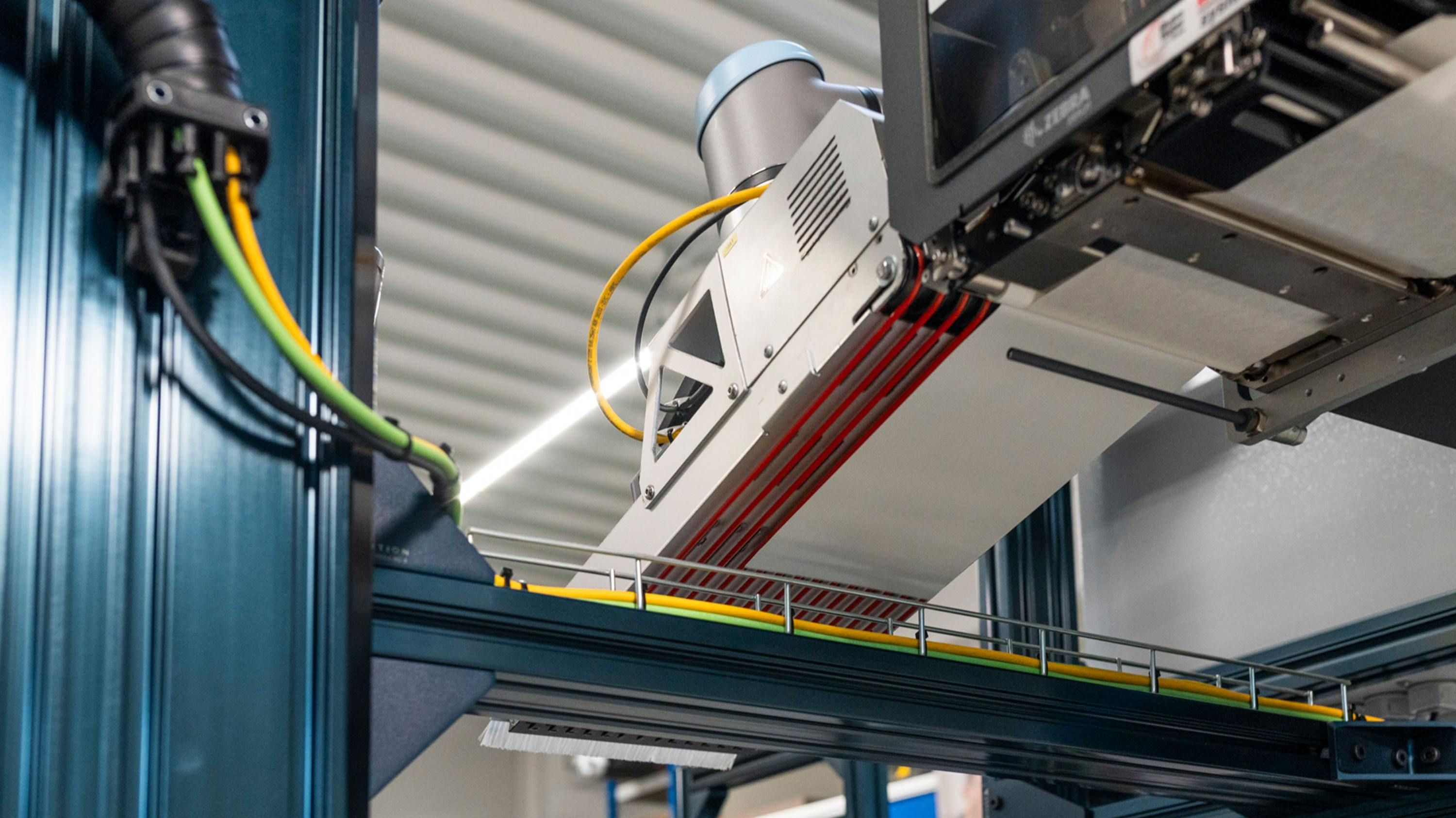

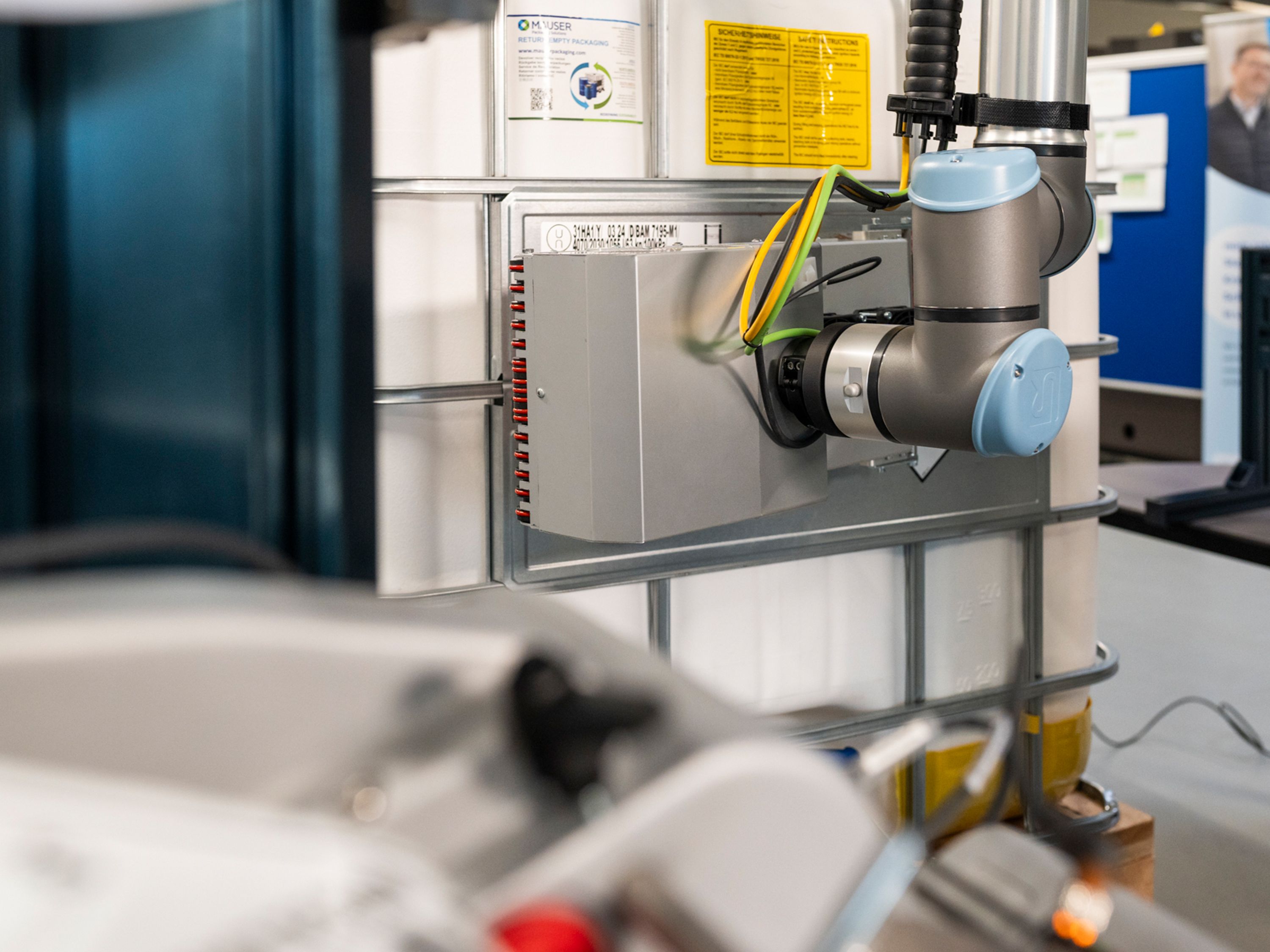

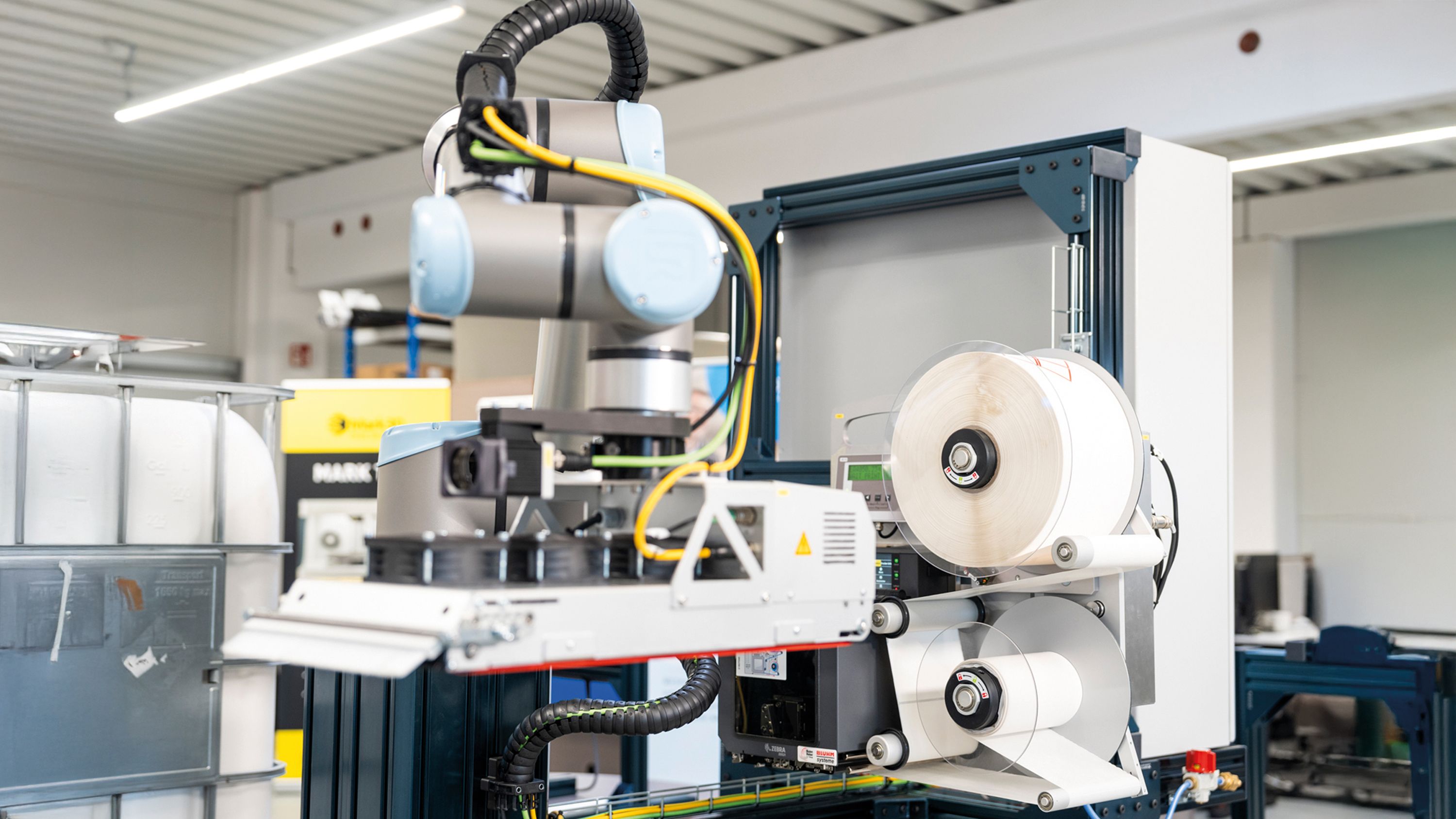

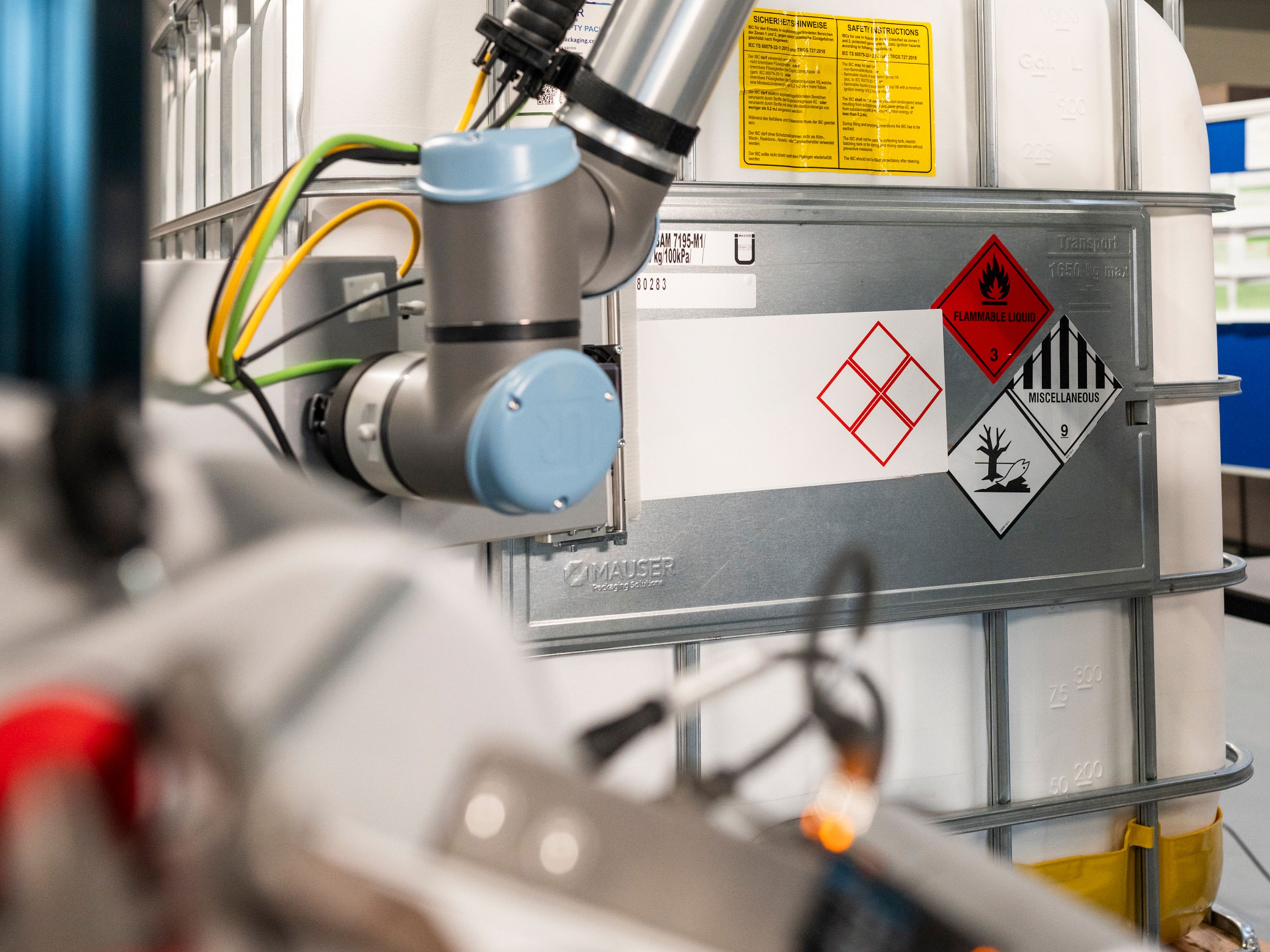

Il Legi-Air 4050B-R lavora con un robot dotato di un tampone di applicazione progettato su misura. Il robot si sposta nella posizione di prelievo davanti al sistema di stampa e applica, avvia il processo di stampa e prende l’etichetta appena stampata. Successivamente applica l’etichetta con precisione nella posizione precedentemente definita sul prodotto. Questa interazione tra sistema di stampa-applicazione e robotica garantisce un’etichettatura altamente precisa e ripetibile – anche con geometrie di prodotto complesse o in punti difficilmente accessibili.

L’erogatore di etichette con stampa può essere combinato con un’ampia gamma di moduli di stampa di produttori rinomati (Zebra, Sato, Novexx, CAB). La sostituzione di un modulo di stampa con un altro è possibile in qualsiasi momento senza alcuna difficoltà.

La Legi-Air 4050B-R è facile da usare grazie al display LCD touch multilingue da 7". È inoltre possibile visualizzare la diagnostica dei guasti, la produttività, lo stato di manutenzione e gli eventi.

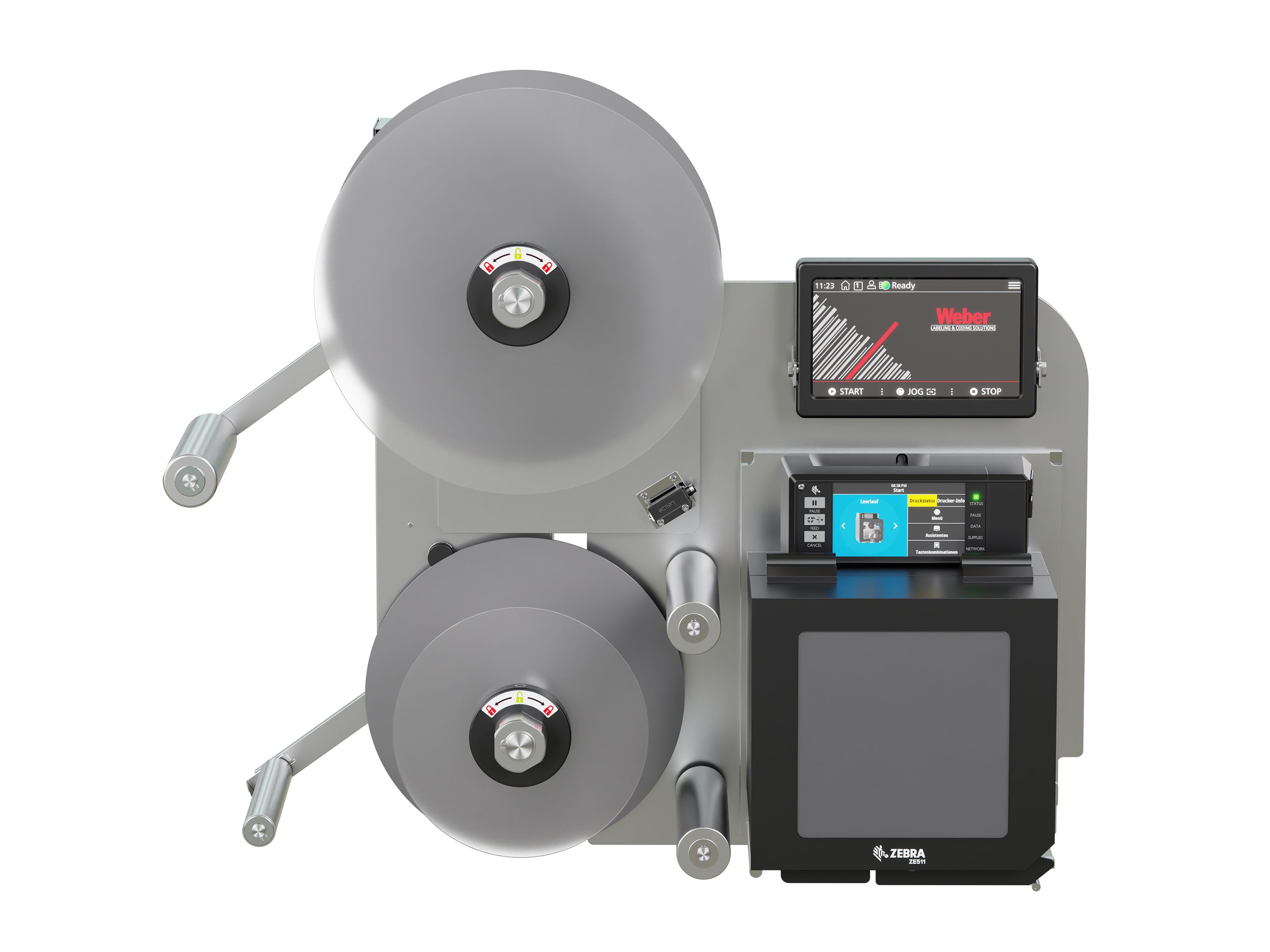

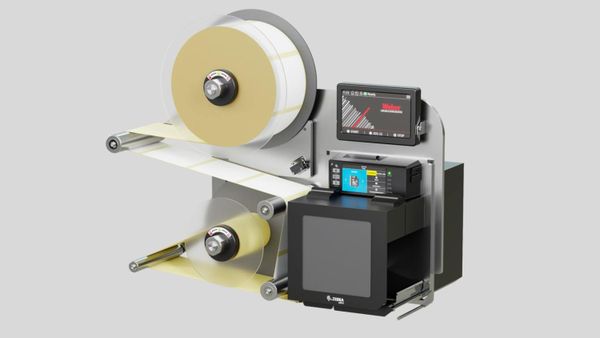

Grazie alle sue dimensioni estremamente salvaspazio, il sistema di stampa e applicazione etichette può essere integrato senza difficoltà. Rispetto al Legi-Air 4050B, il dispositivo è dotato di una piastra di base accorciata che consente un accesso illimitato al bordo di applicazione, permettendo al robot di interagire in modo ottimale con il suo tampone applicatore.

Zebra ZE511

Massime prestazioni di stampa per applicazioni industriali

Larghezza stampa fino a	104 mm
Velocità di stampa fino a	457 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi, 609 dpi
Processo di stampa	Trasferimento termico, Termico diretto, RFID

Zebra ZE521

Massime prestazioni di stampa per applicazioni industriali

Larghezza stampa fino a	168 mm
Velocità di stampa fino a	356 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi
Processo di stampa	Trasferimento termico, Termico diretto, RFID

Sato S84NX

Stampa industriale precisa, veloce ed affidabile

Larghezza stampa fino a	104 mm
Velocità di stampa fino a	406 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi, 609 dpi
Processo di stampa	Trasferimento termico, Termico diretto, RFID

Sato S86NX

Stampa industriale precisa, veloce ed affidabile

Larghezza stampa fino a	167,5 mm
Velocità di stampa fino a	355,6 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi
Processo di stampa	Trasferimento termico, Termico diretto, RFID

CAB PX Q4

Modulo di stampa ad alta precisione per l’etichettatura automatizzata nell’industria e la logistica

Larghezza stampa fino a	108,4 mm
Velocità di stampa fino a	300 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi, 609 dpi
Processo di stampa	Trasferimento termico, Termico diretto

CAB PX Q6

Modulo di stampa ad alta precisione per l’etichettatura automatizzata nell’industria e la logistica

Larghezza stampa fino a	168 mm
Velocità di stampa fino a	250 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi
Processo di stampa	Trasferimento termico, Termico diretto

Novexx XDM 944

Massima velocità per l’etichettatura industriale

Larghezza stampa fino a	106 mm
Velocità di stampa fino a	400 mm/sec
Risoluzione testina di stampa	300 dpi
Processo di stampa	Trasferimento termico, Termico diretto

Novexx XDM 945

Massima velocità per l’etichettatura industriale

Larghezza stampa fino a	128 mm
Velocità di stampa fino a	350 mm/sec
Risoluzione testina di stampa	305 dpi
Processo di stampa	Trasferimento termico, Termico diretto

Novexx XDM 946

Massima velocità per l’etichettatura industriale

Larghezza stampa fino a	160 mm
Velocità di stampa fino a	300 mm/sec
Risoluzione testina di stampa	305 dpi
Processo di stampa	Trasferimento termico, Termico diretto

LDM 180

Modulo di dispensazione efficiente per uso senza stampa

Specifiche Tecniche

Parametri operativi

Posizione etichetta

Transferimento robotizzato

Modalità di etichettatura

a macchina ferma, in movimento

Etichette al min.

70 /min

Diametro max. del rotolo etichette

300 mm

Caratteristiche

Tecnologia

Pneumatico

Indipendenza dalla posizione di installazione

sì

Svolgimento etichette

Motore passo-passo

Riavvolgimento etichette

Motore passo-passo

Avviso mancanza etichette

opzionale

Rilevamento rottura nastro

HMI

Versione HMI

Display touch

Informazioni prodotto

Dimensioni sistema (HxLxP)

612 x 400 x 692 mm

Peso

25 kg

Omologazioni

Umidità relativa senza condensa

15 - 95 %

Temperatura ambiente

2 - 35°C

Livello di rumorosità

70 dB

Collegamenti

Alimentazione

90 - 263 V

Frequenza di rete

50 - 60 Hz

Corrente

5 A

Attacco aria compressa

6 bar

Interfacce

USB, WLAN 802.11a/b/g/n/ac (opzione di retrofit), Porta applicatore, RS232, Ethernet IPv4

Scheda tecnica Legi-Air 4050B-R (PDF)

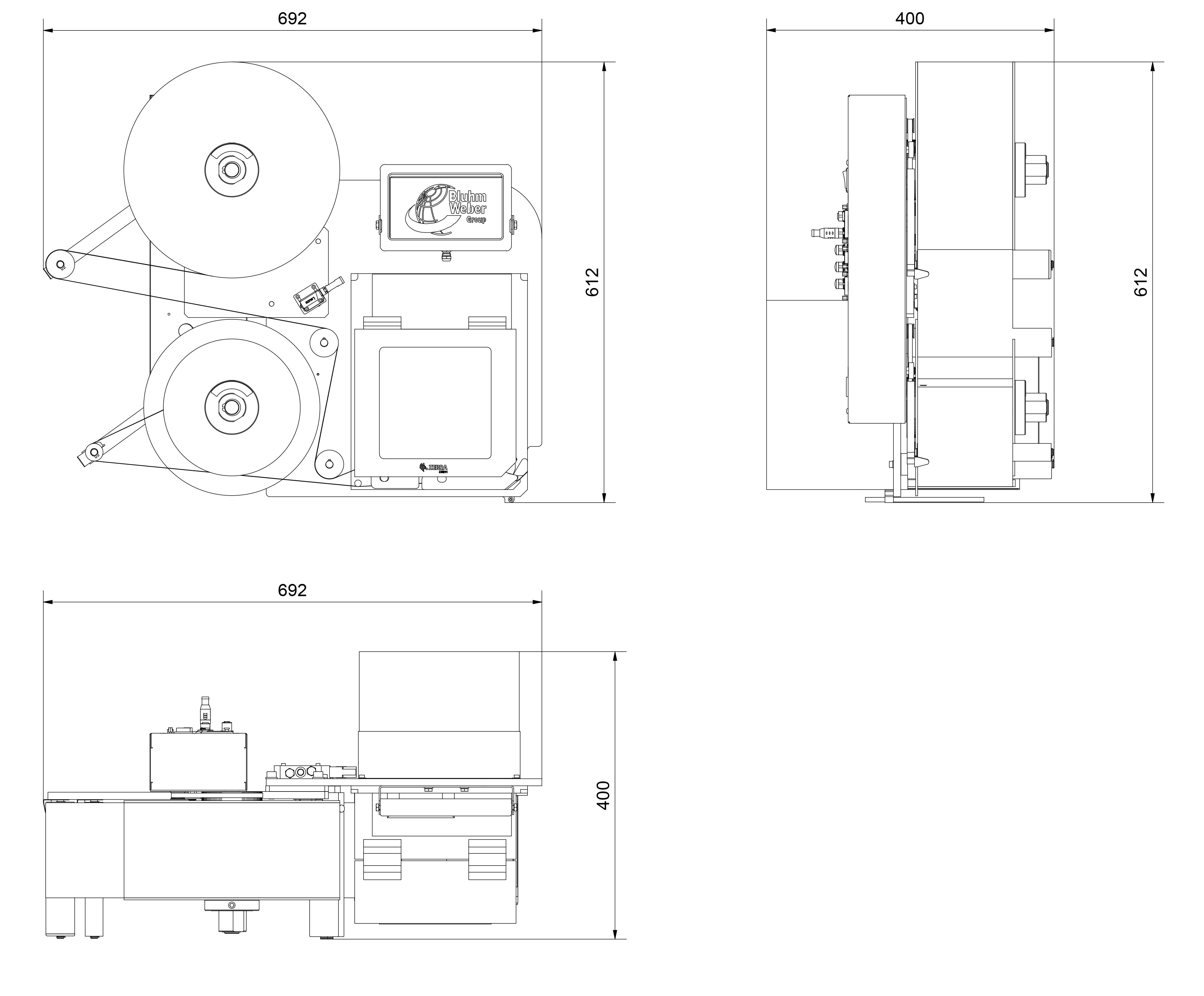

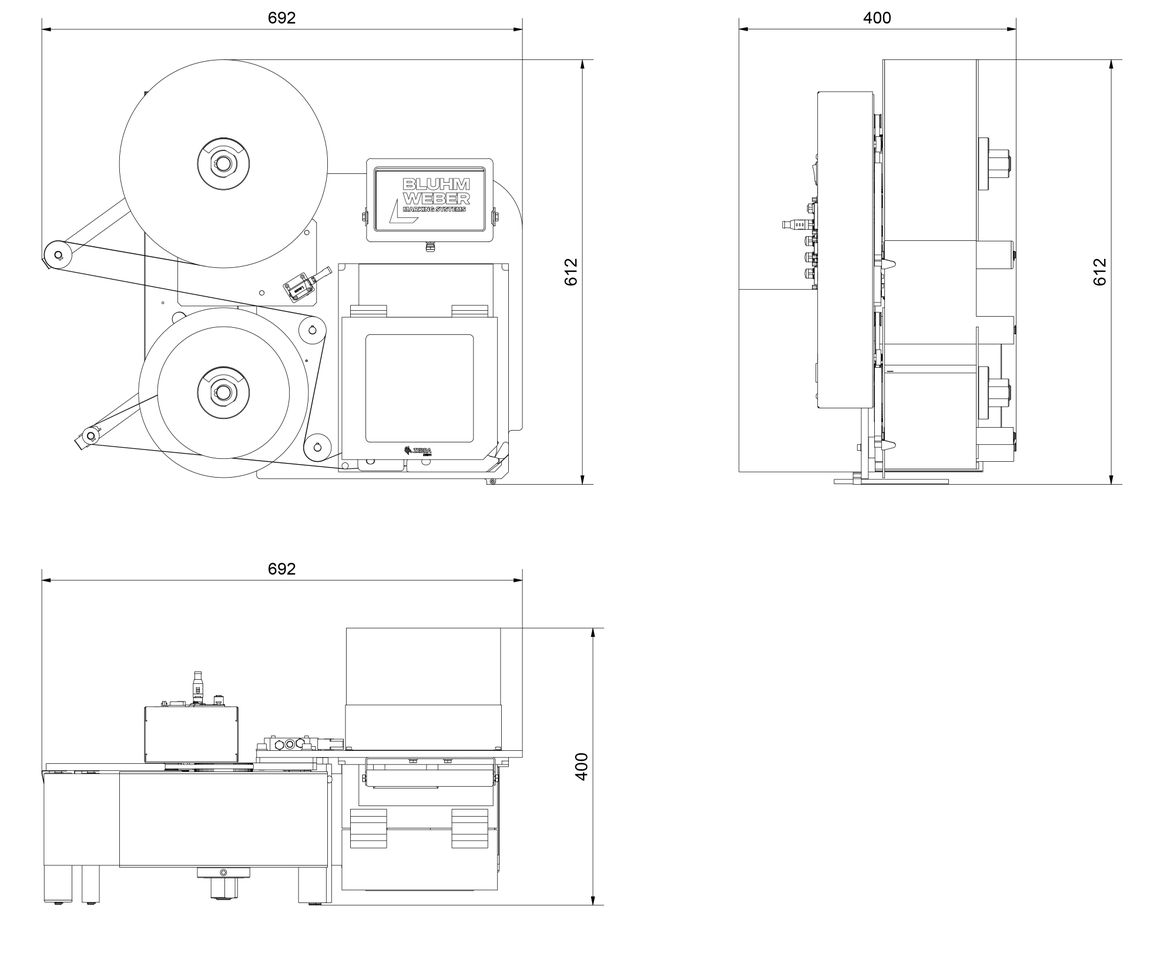

Technical Drawing Legi-Air 4050 B-R (262,7 kB)

moin robotics

La moin robotics GmbH di Tornesch, vicino ad Amburgo, è specializzata nell'integrazione di robot nella produzione e nell'intralogistica. Per un gruppo del settore chimico, gli esperti di moin robotics hanno sviluppato un impianto di etichettatura robotizzato che etichetta in modo completamente automatico IBC (Intermediate Bulk Container) e fusti per cere…

Leggi il case study
