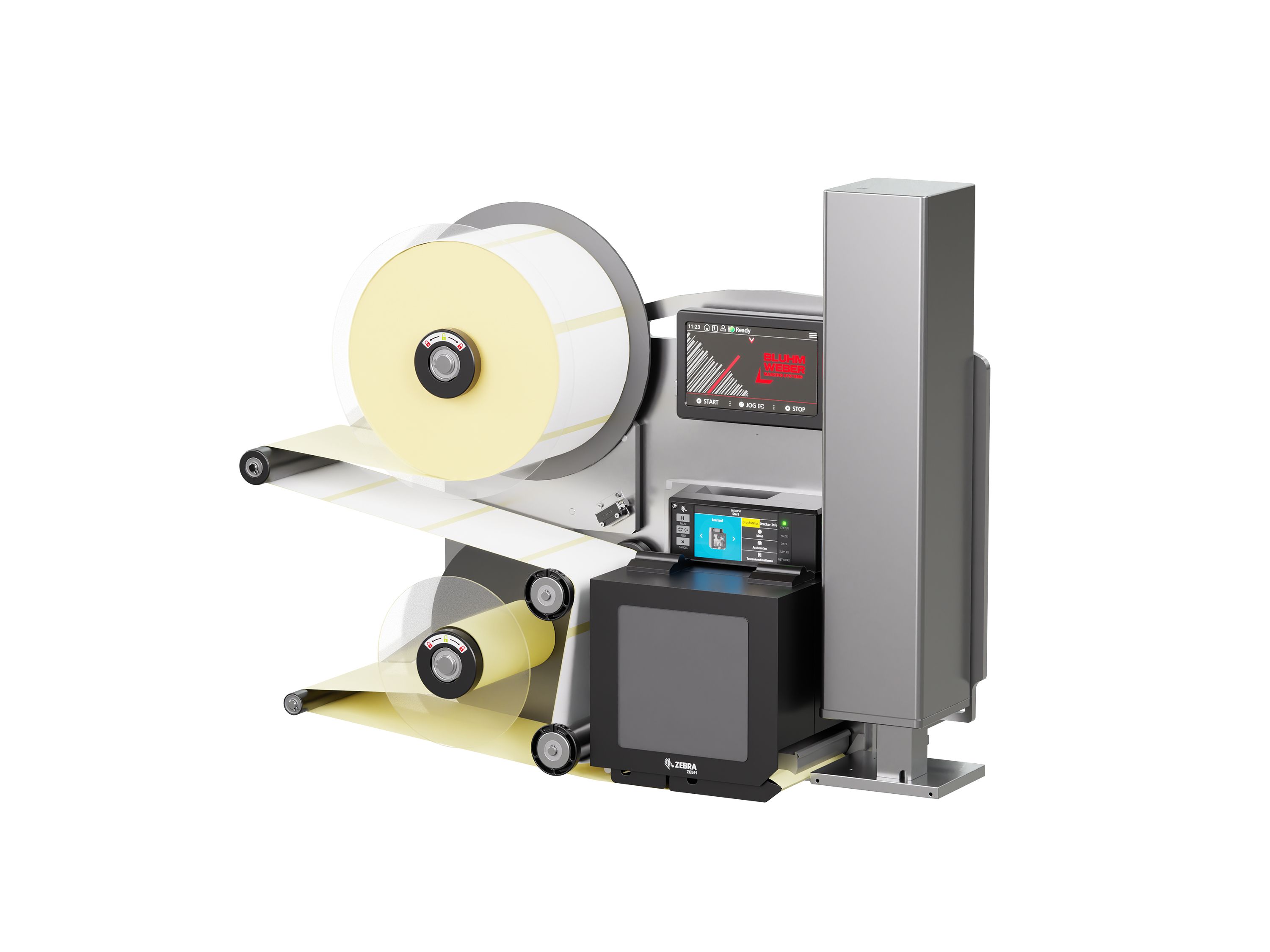

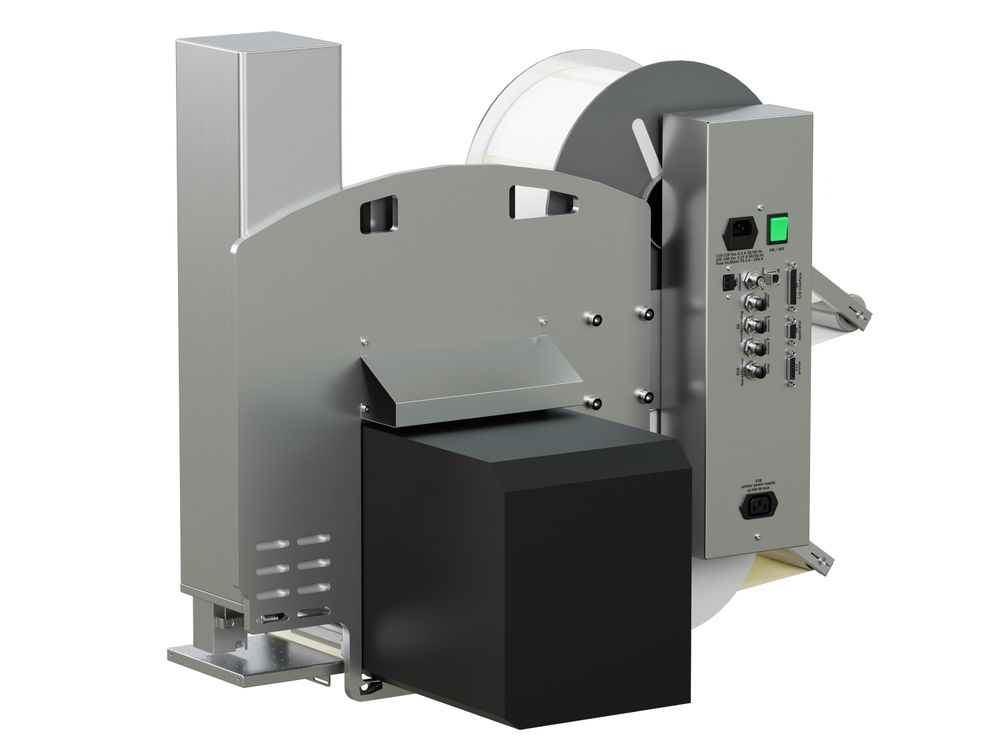

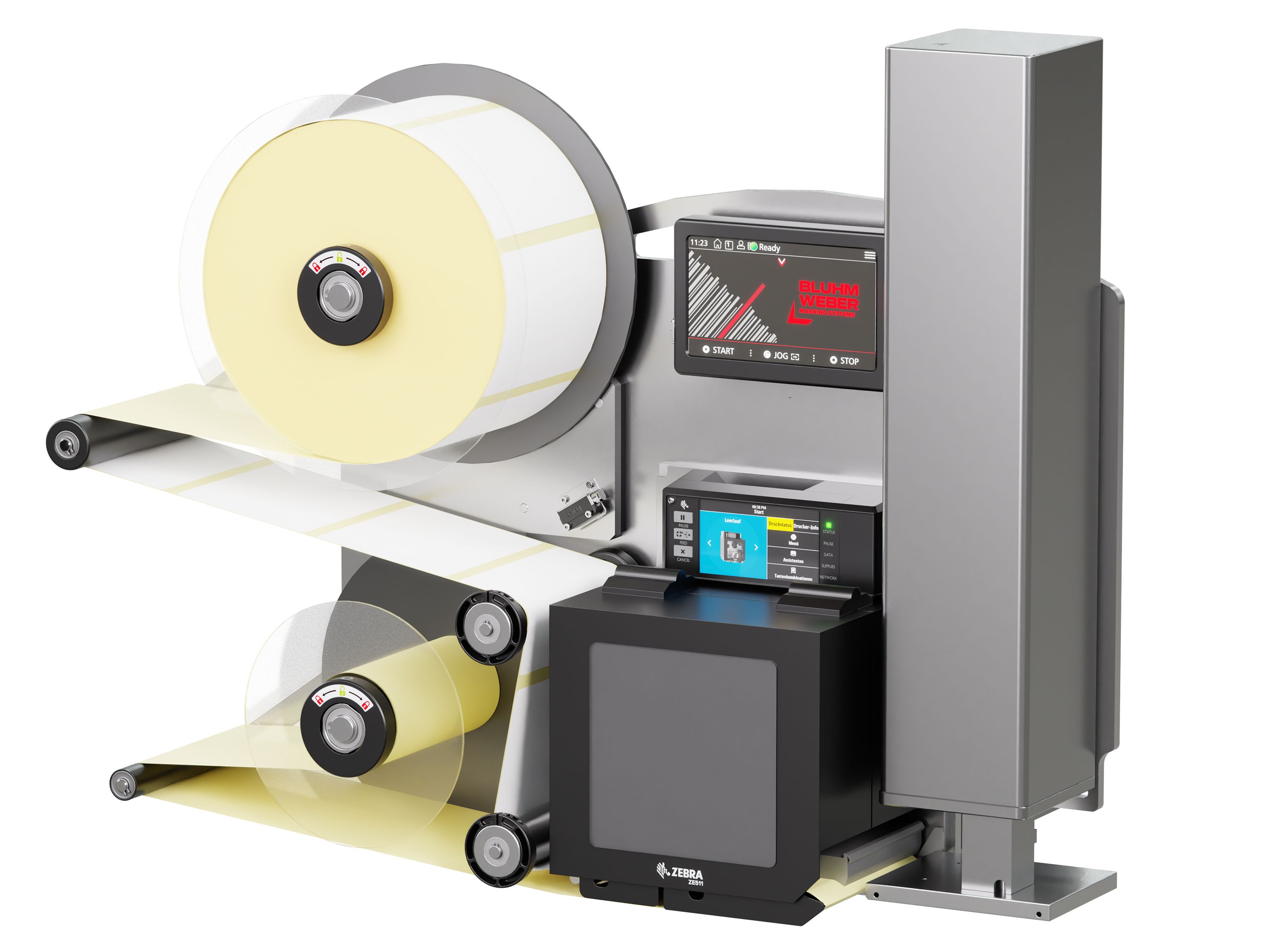

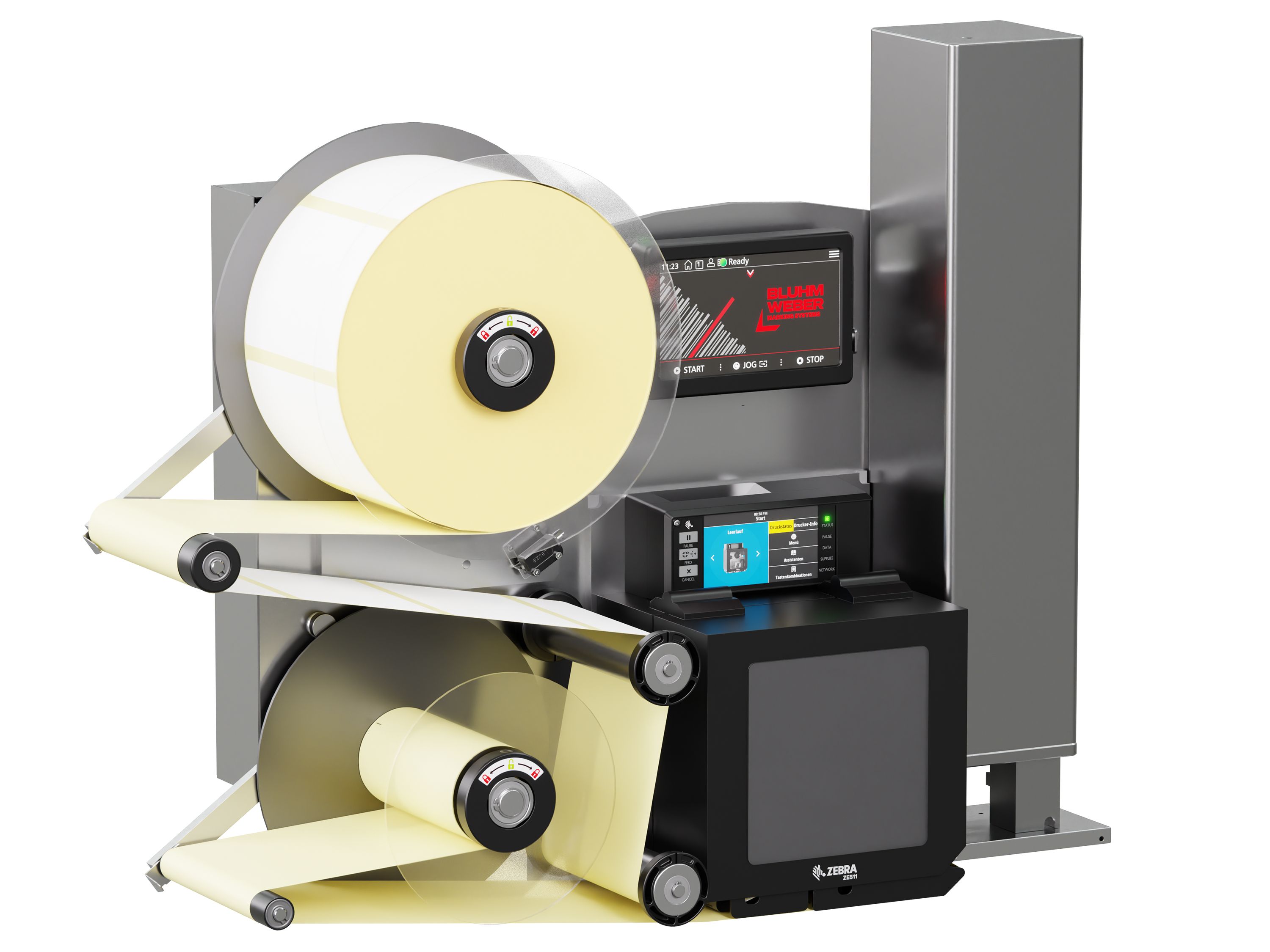

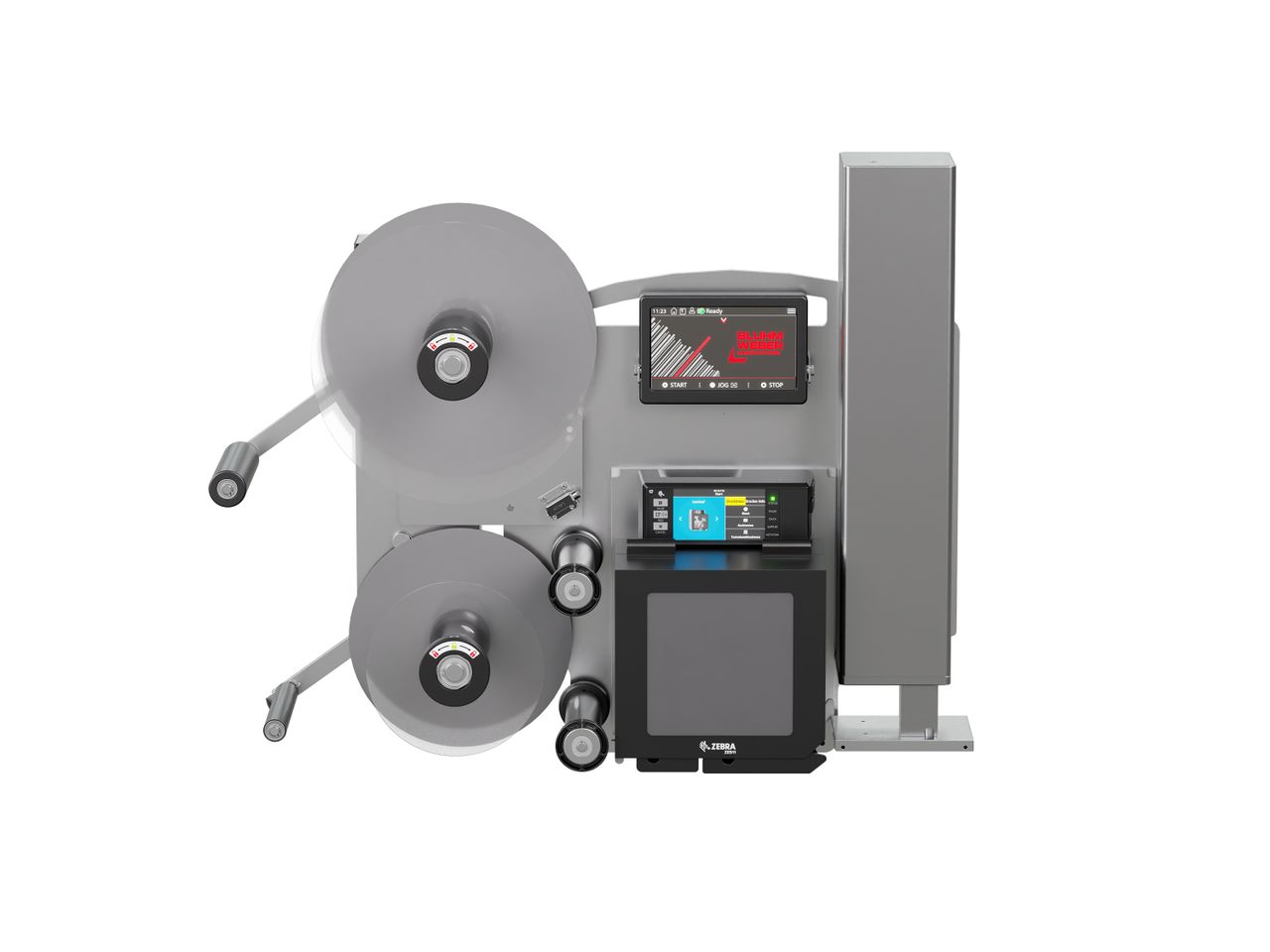

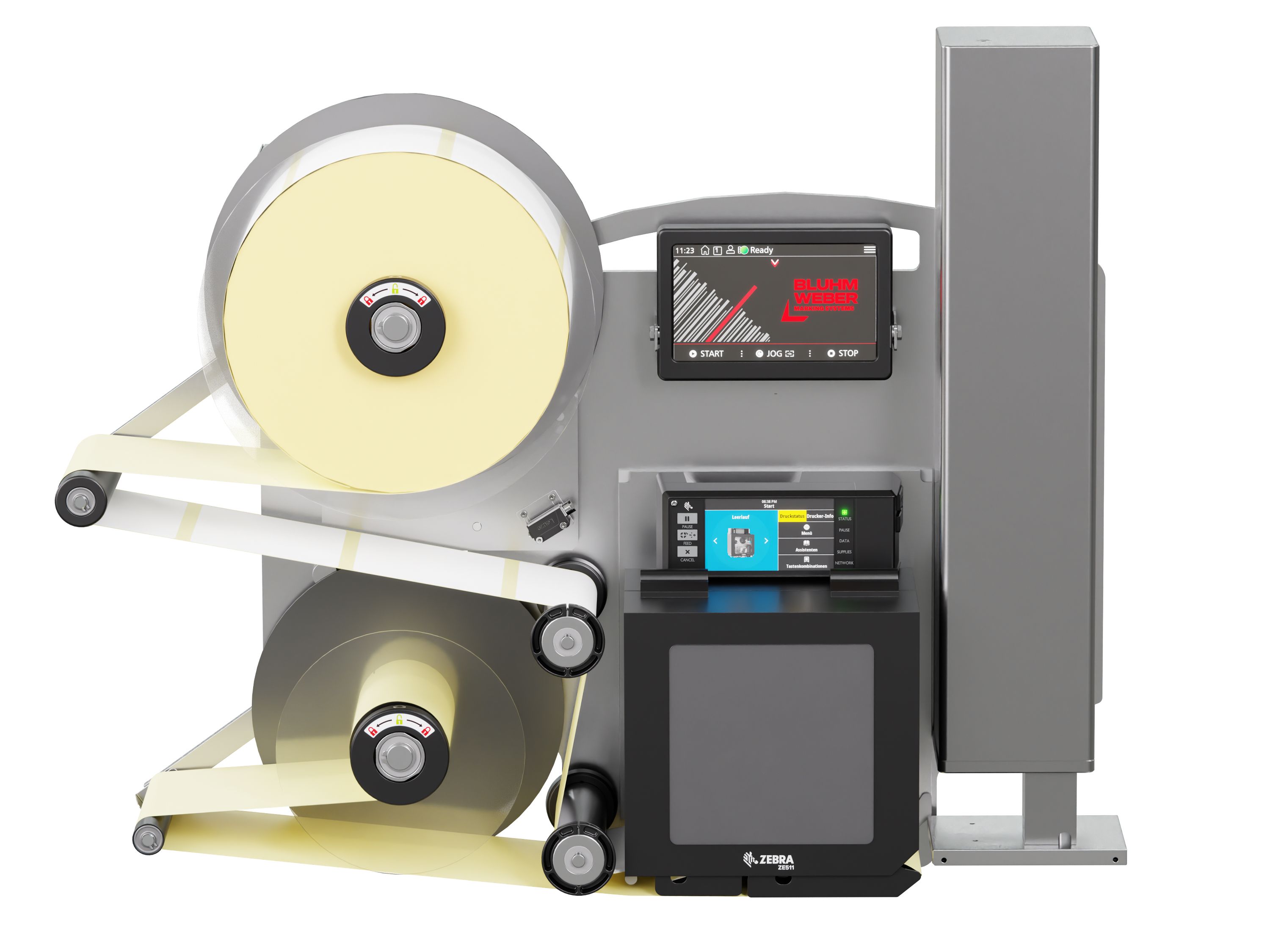

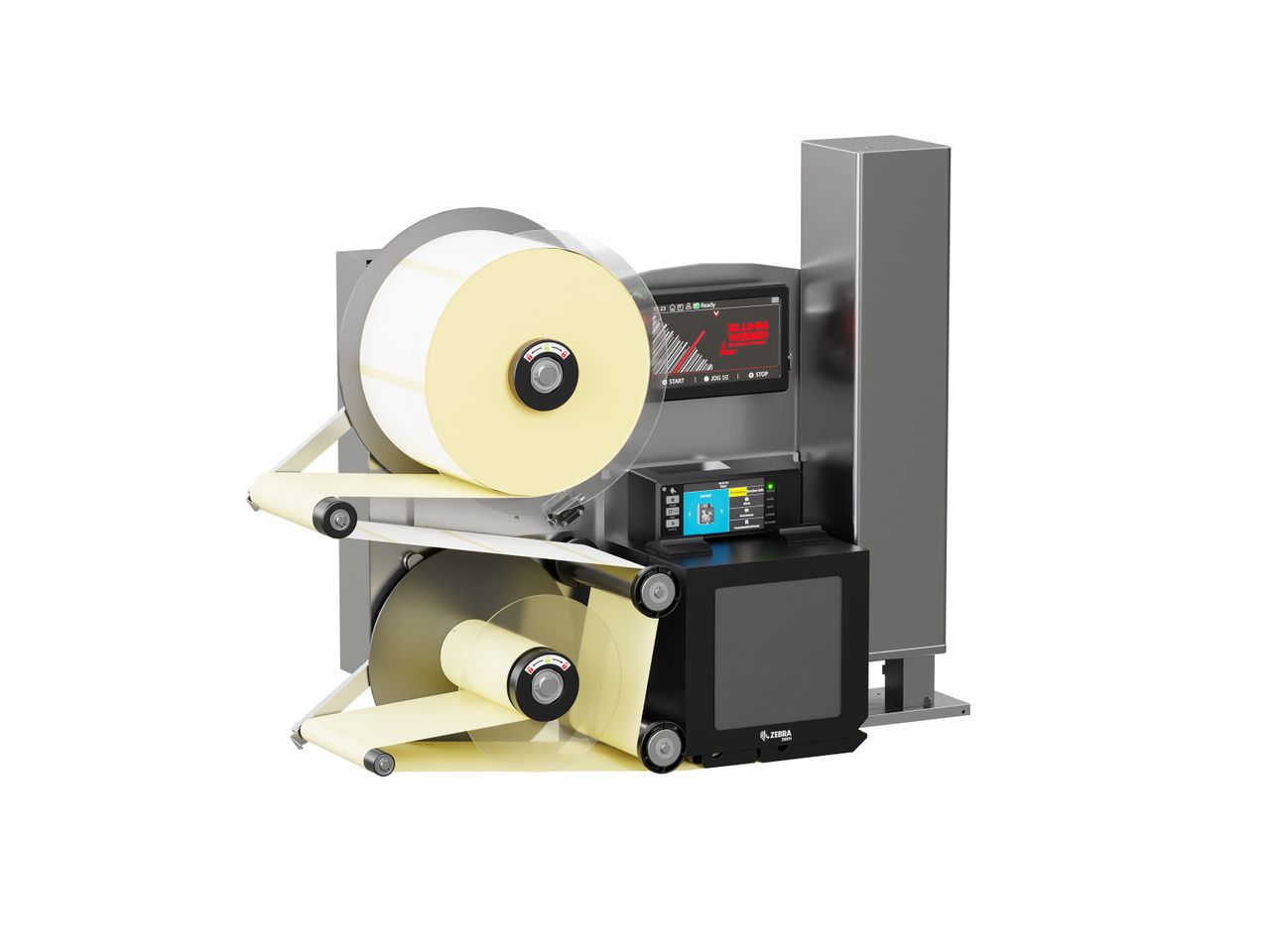

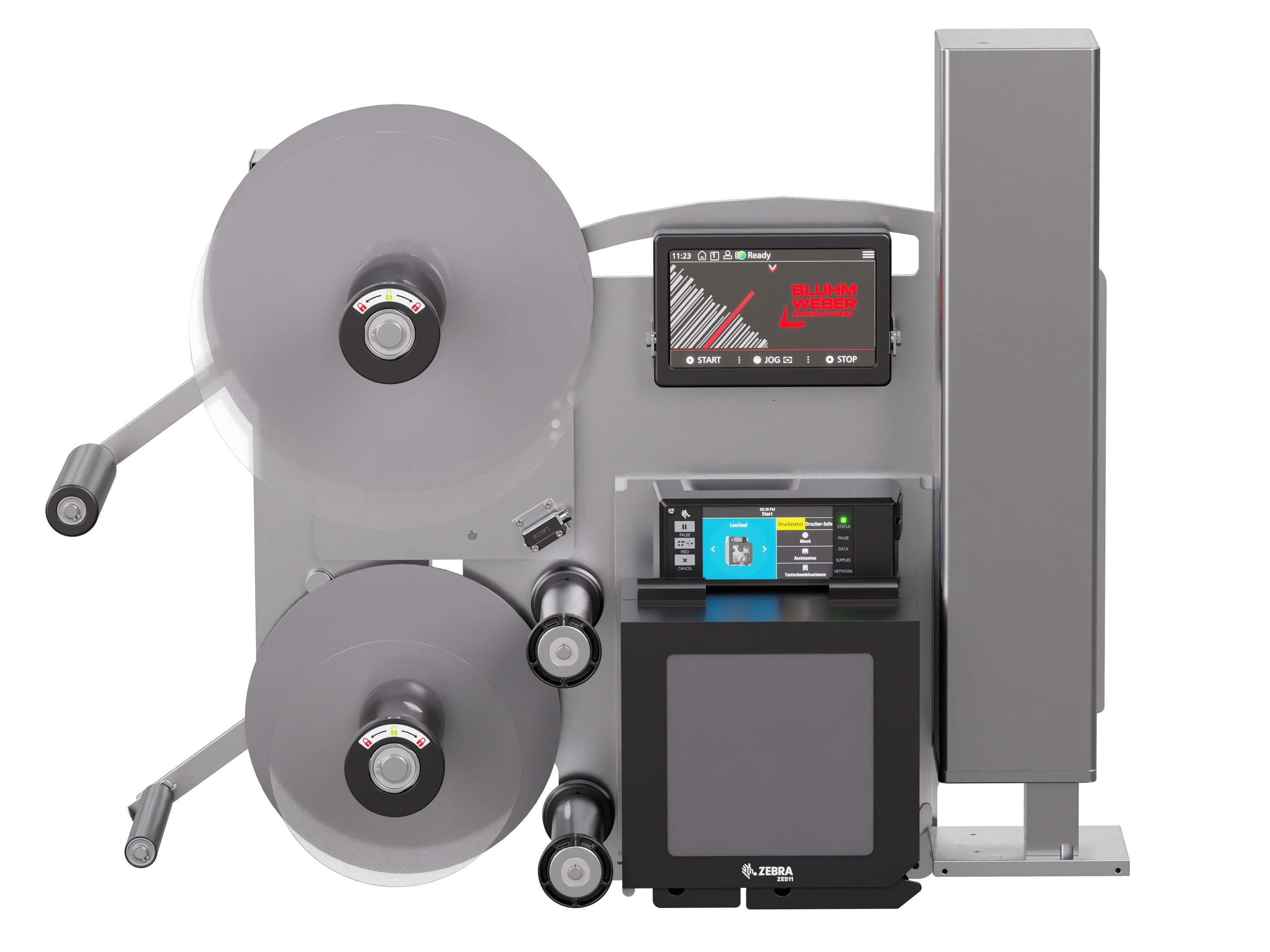

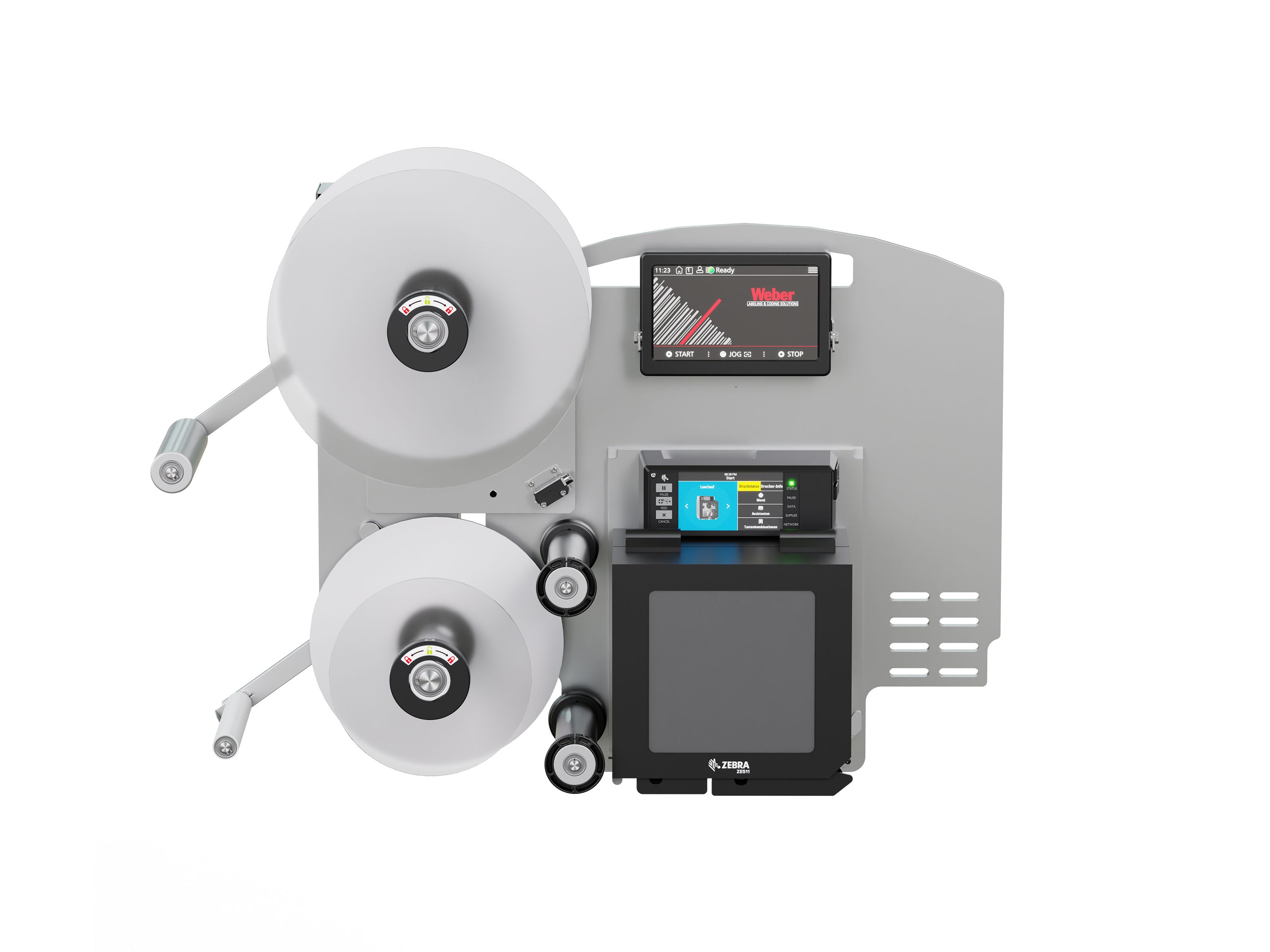

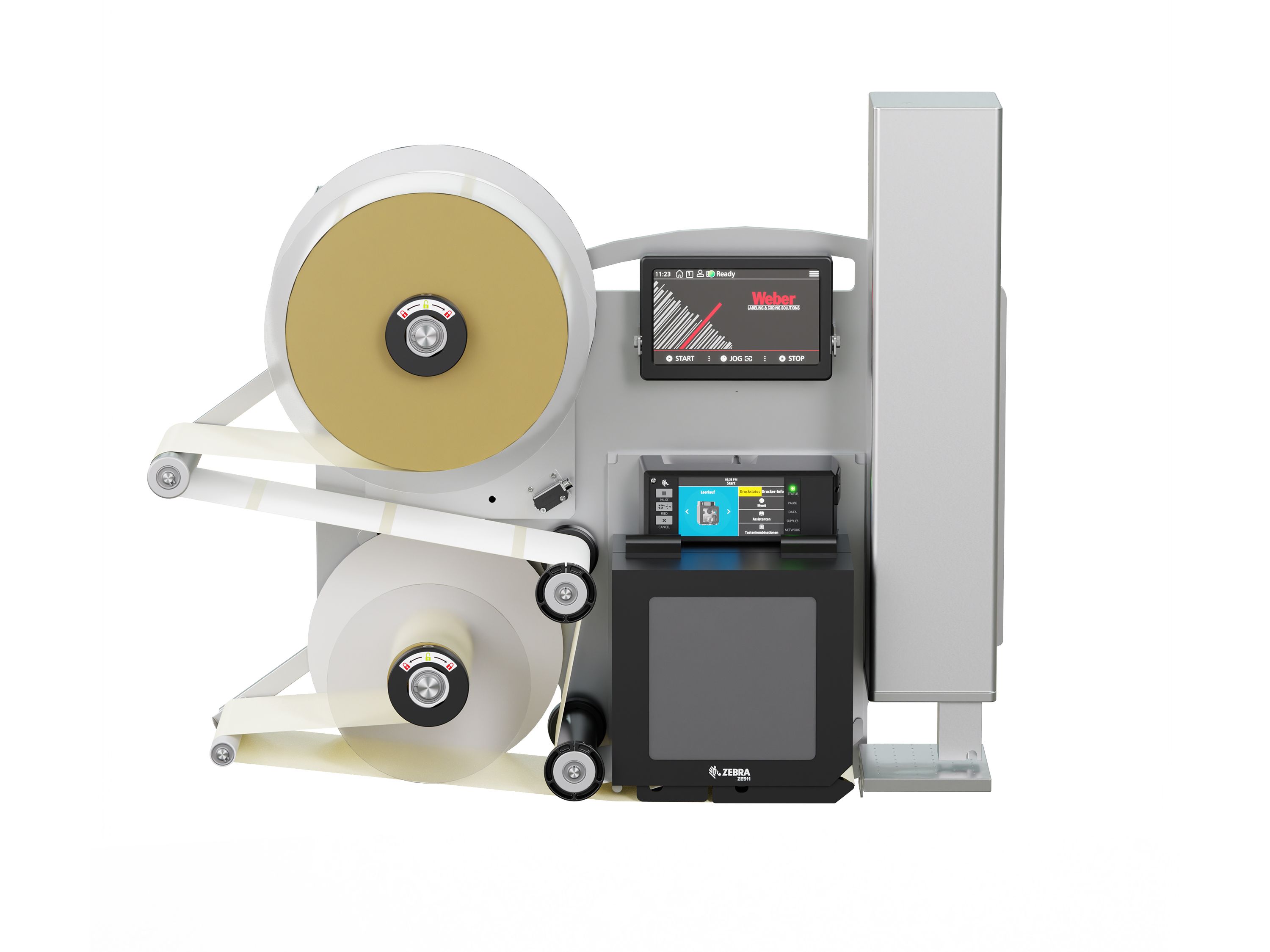

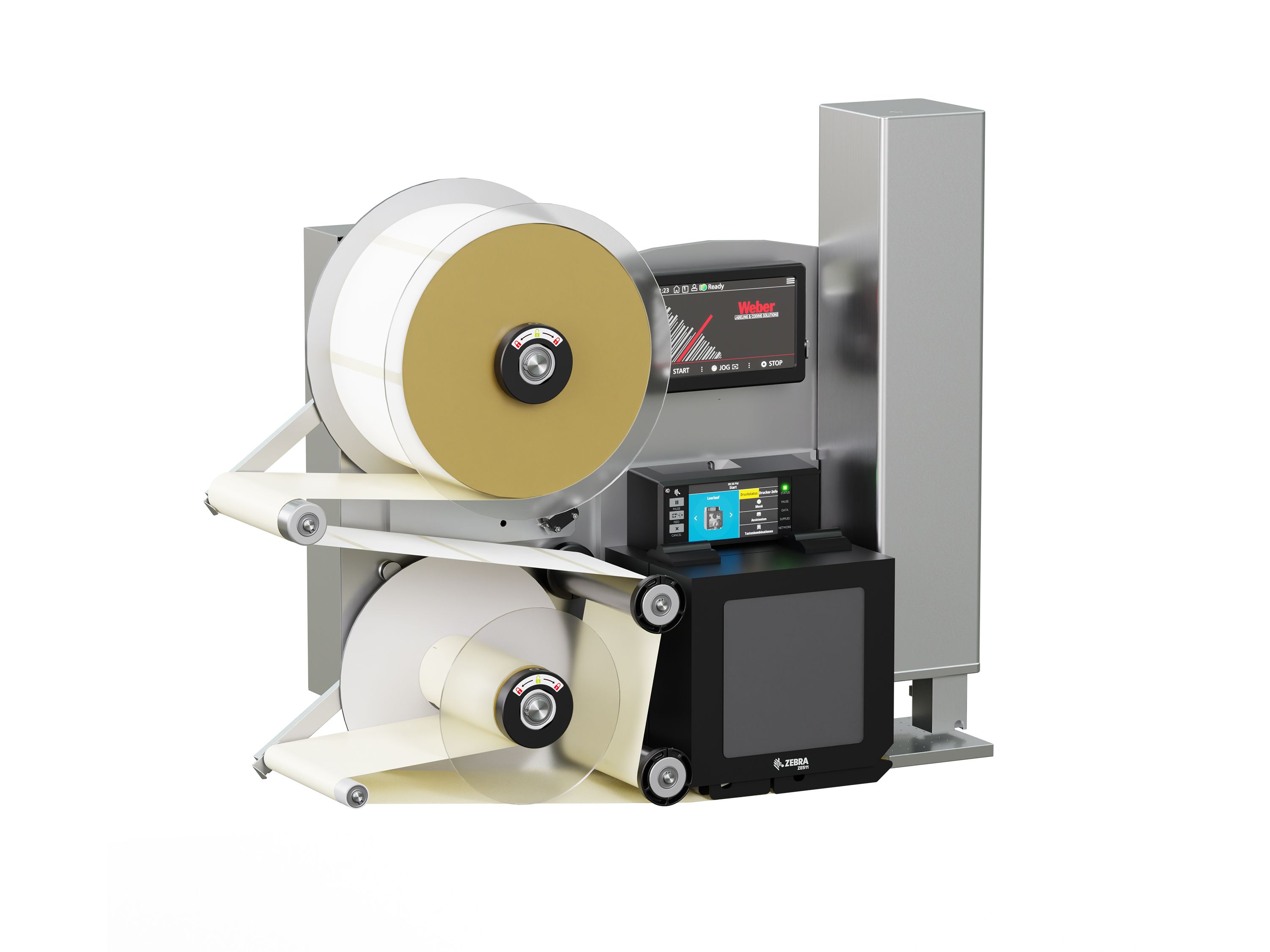

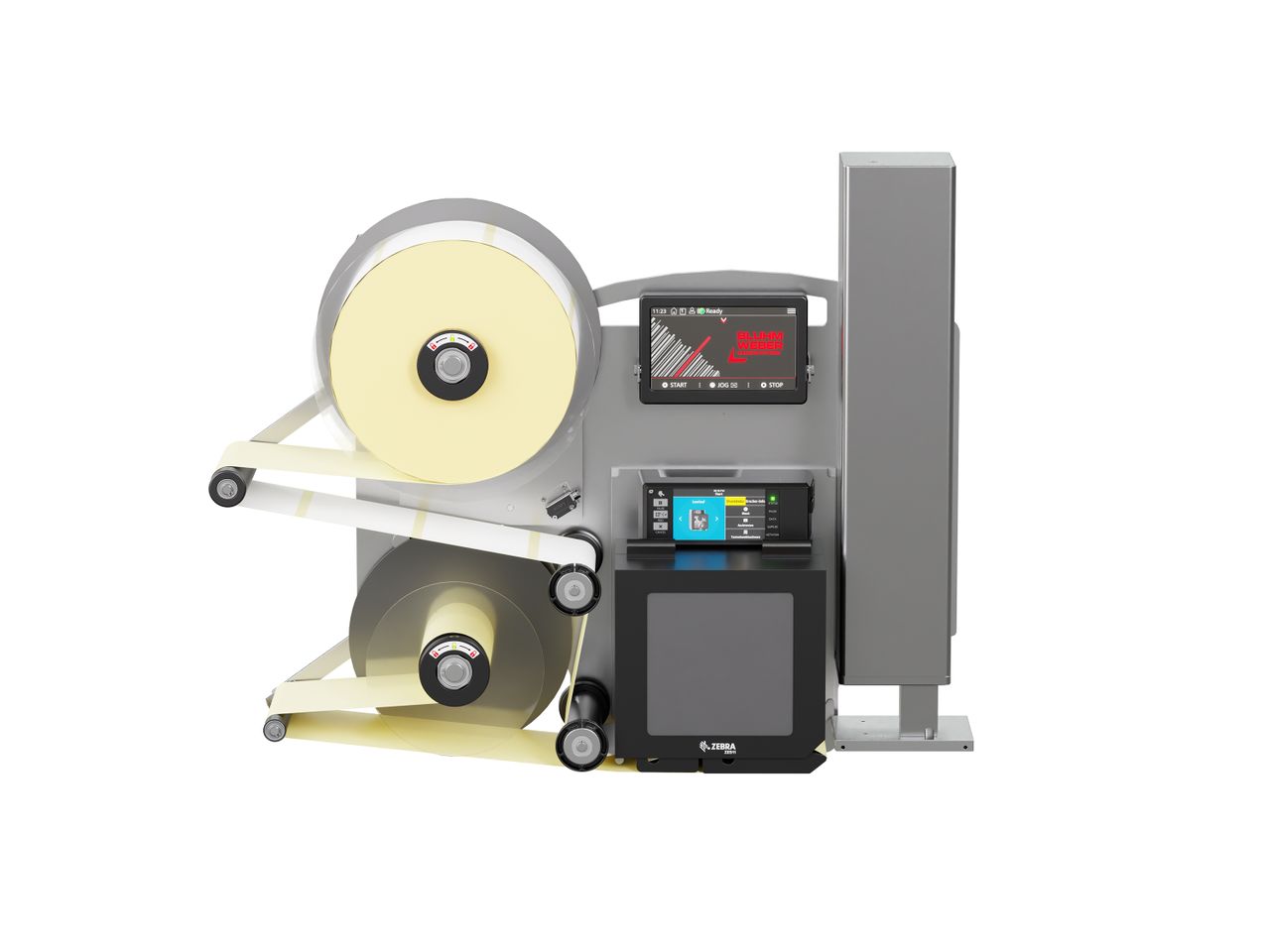

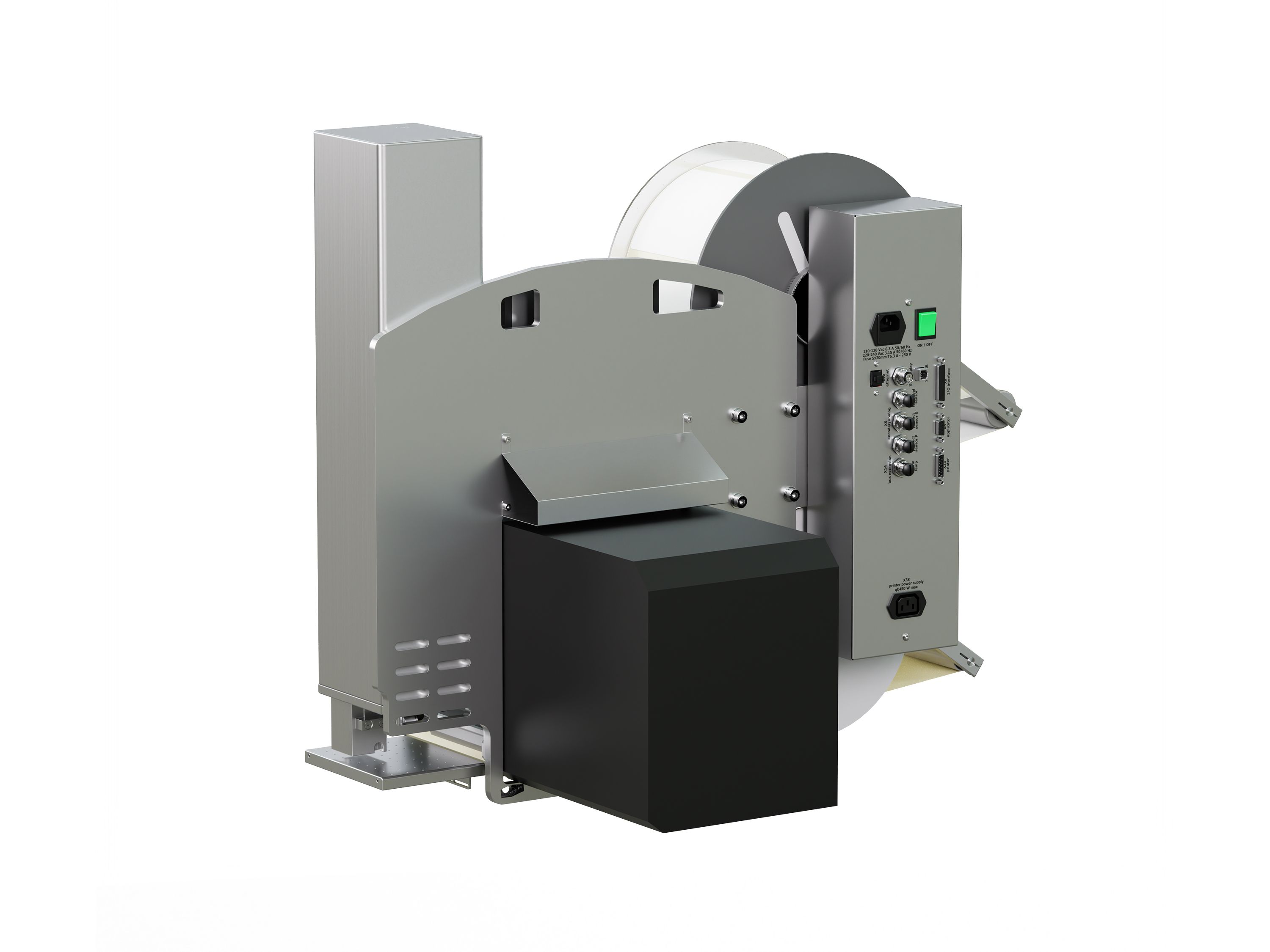

Sistema di stampa e applica

Legi-Air 4050B

Sistema modulare, facilmente integrabile, con un fabbisogno di aria compressa notevolmente ridotto

  • Erogatore di etichette con stampa particolarmente flessibile e poco ingombrante
  • Risparmio energetico grazie agli applicatori elettrici
  • Tre diverse varianti di applicatore per ogni applicazione
  • Ciclo di erogazione fino a 240 etichette/min
  • Raggiunge velocitĂ  di stampa fino a 400 mm/s a 300 dpi
  • Formato etichetta min. 12,5 x 7 mm, max. 120 x 160 mm

Tecnologia collaudata con tre innovative varianti di applicatori.

Con il Legi-Air 4050B beneficiate di una tecnologia collaudata, sviluppata sulla base di una produzione su larga scala. ricco di varianti, Ăš stato sviluppato con una struttura modulare ed Ăš particolarmente facile da integrare nei processi esistenti. PuĂČ stampare in modalitĂ  a trasferimento termico o termodiretto e applicare etichette su prodotti fermi o in movimento. Sono disponibili moduli di stampa ad alte prestazioni dei principali produttori, progettati per il funzionamento continuo in ambienti industriali.

Grazie agli applicatori elettrici, il sistema richiede un consumo di aria compressa notevolmente ridotto. Sono disponibili tre diverse varianti di applicatori:

L’applicatore lineare EL per un’etichettatura particolarmente precisa di prodotti fermi o superfici irregolari.

L’applicatore basculante ES con il suo angolo di 90 gradi ù ideale per l’etichettatura del fronte, retro o lato corto del prodotto.

La BB Blowbox offre un’etichettatura ad alta velocità senza contatto in linea continua.

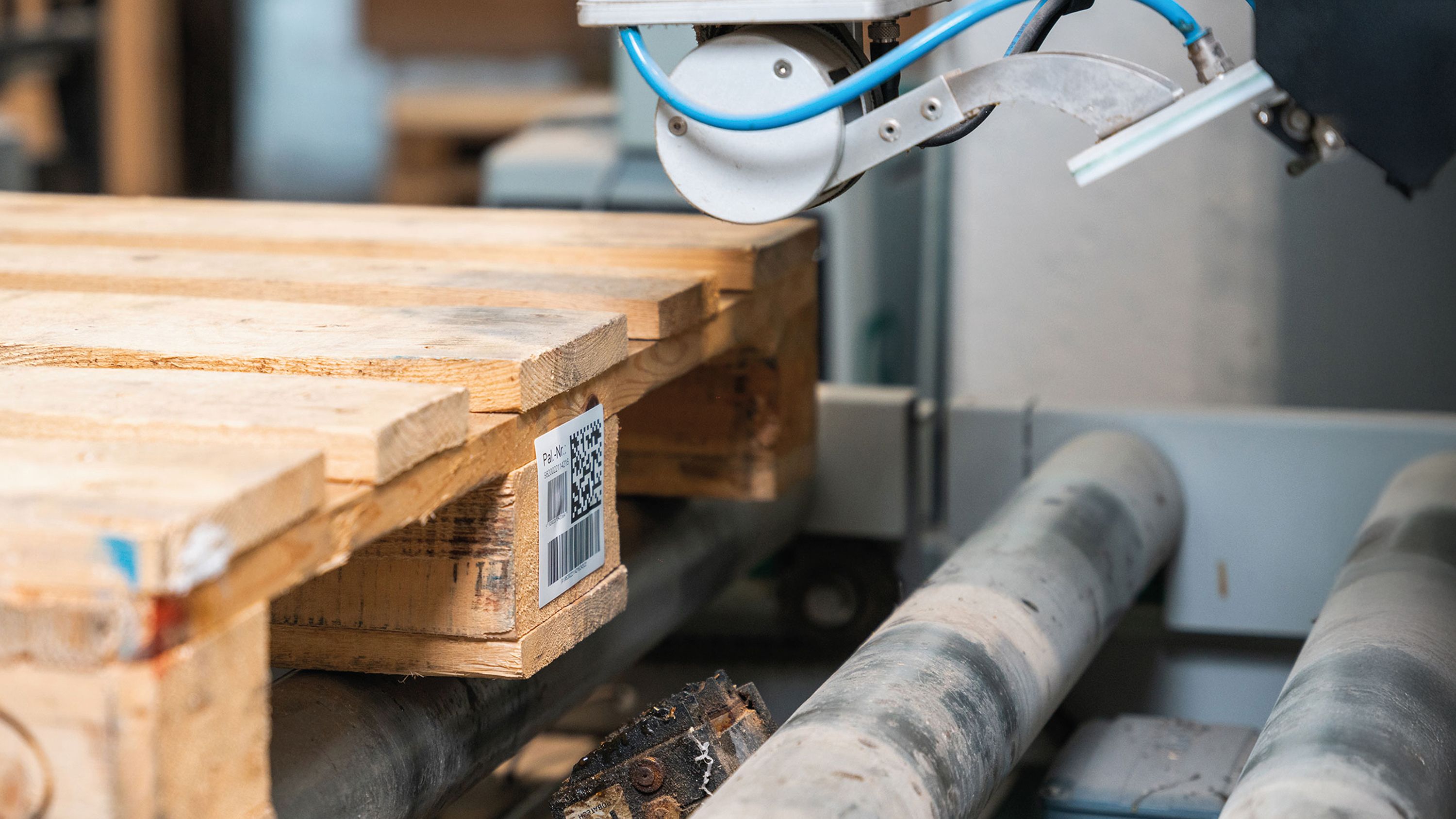

Etichettatura della base del pallet con la Legi-Air 4050B-ES

Applicazioni

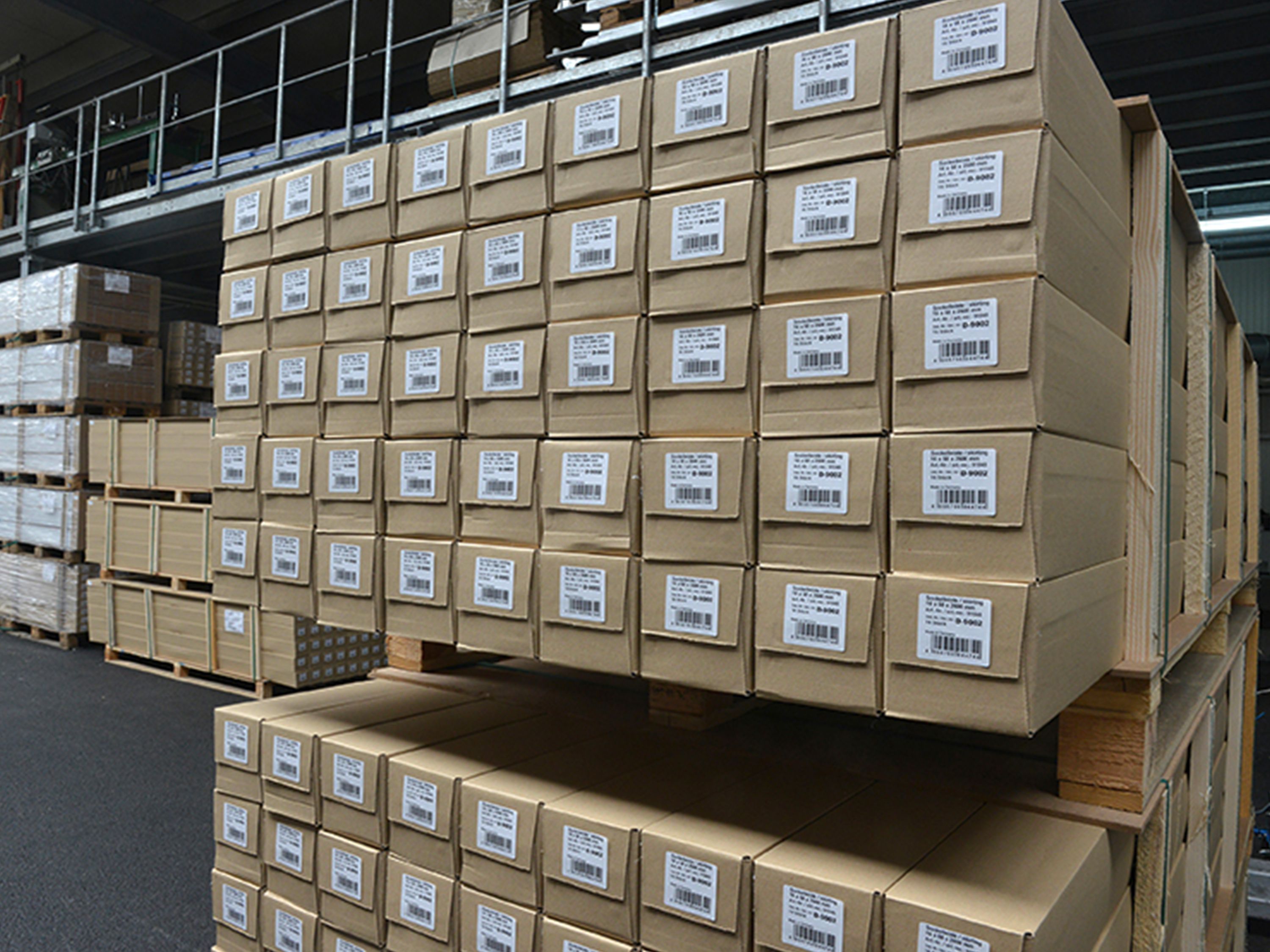

Etichetta sul lato del cartone 1
Etichetta sul lato del cartone 3
Etichetta sulla parte superiore del cartone 4

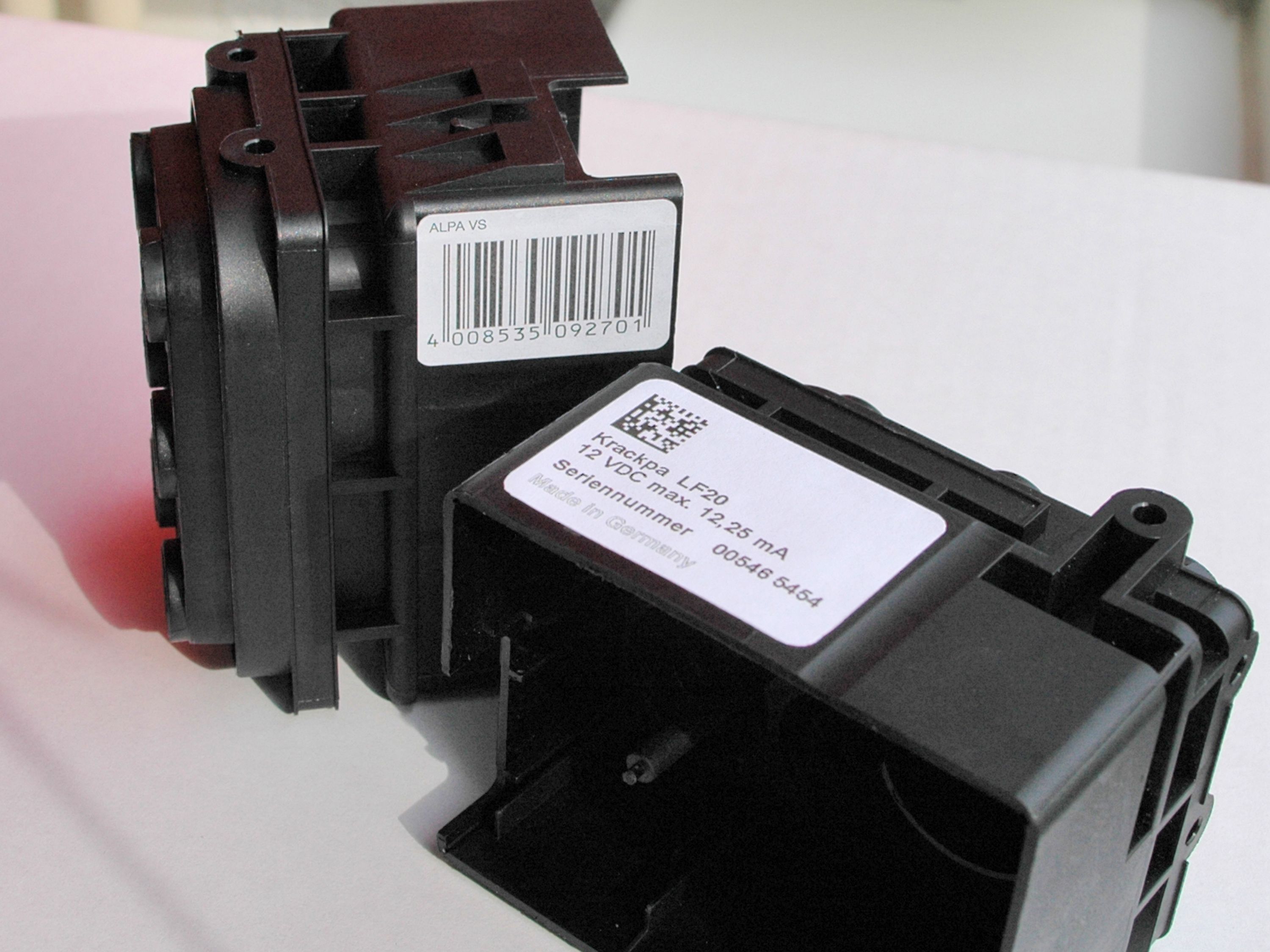

Etichetta su componente di plastica

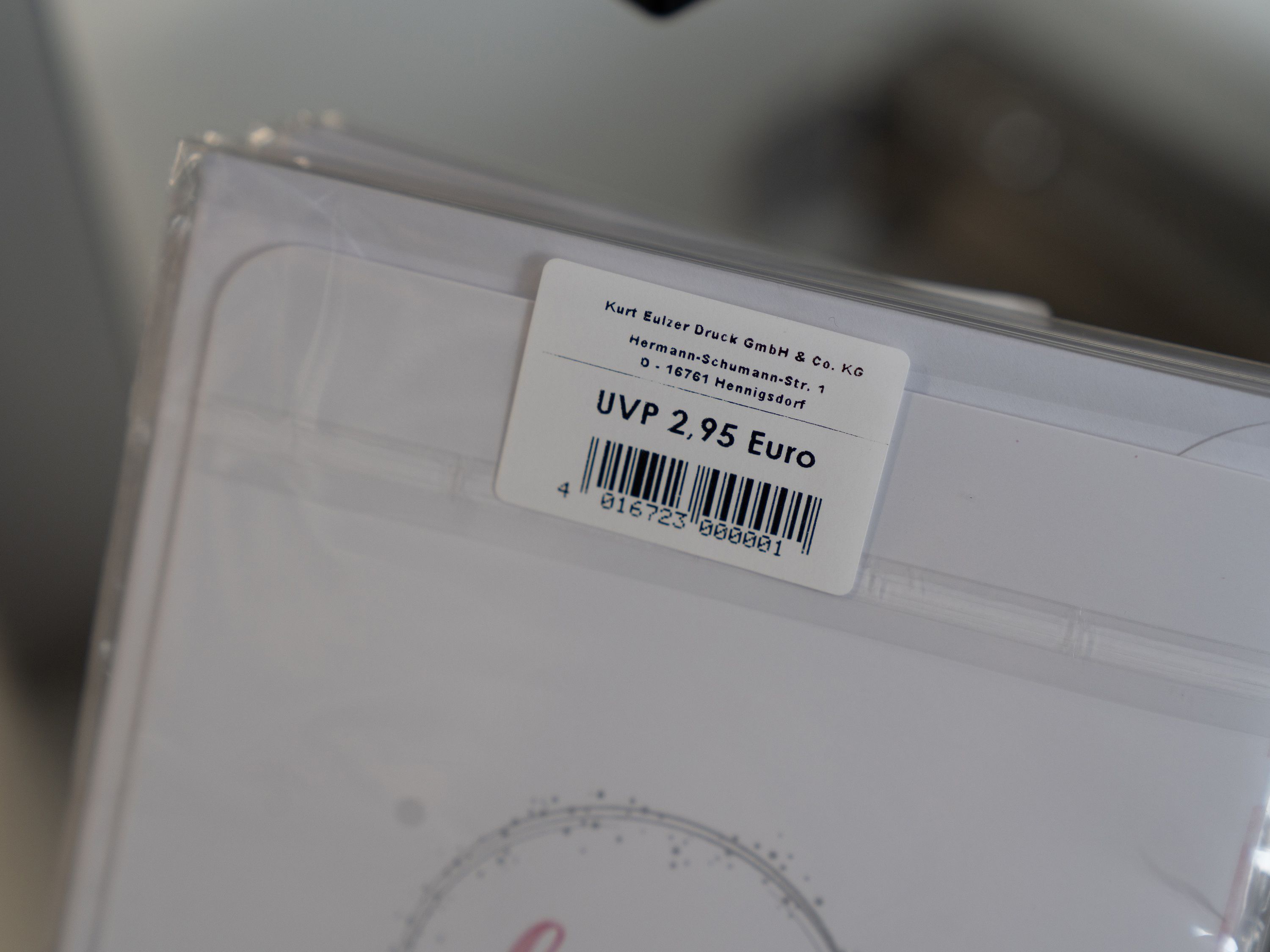

Etichetta sul pellicola di imballaggio 1
Etichetta sul pellicola di imballaggio 3

ParticolaritĂ

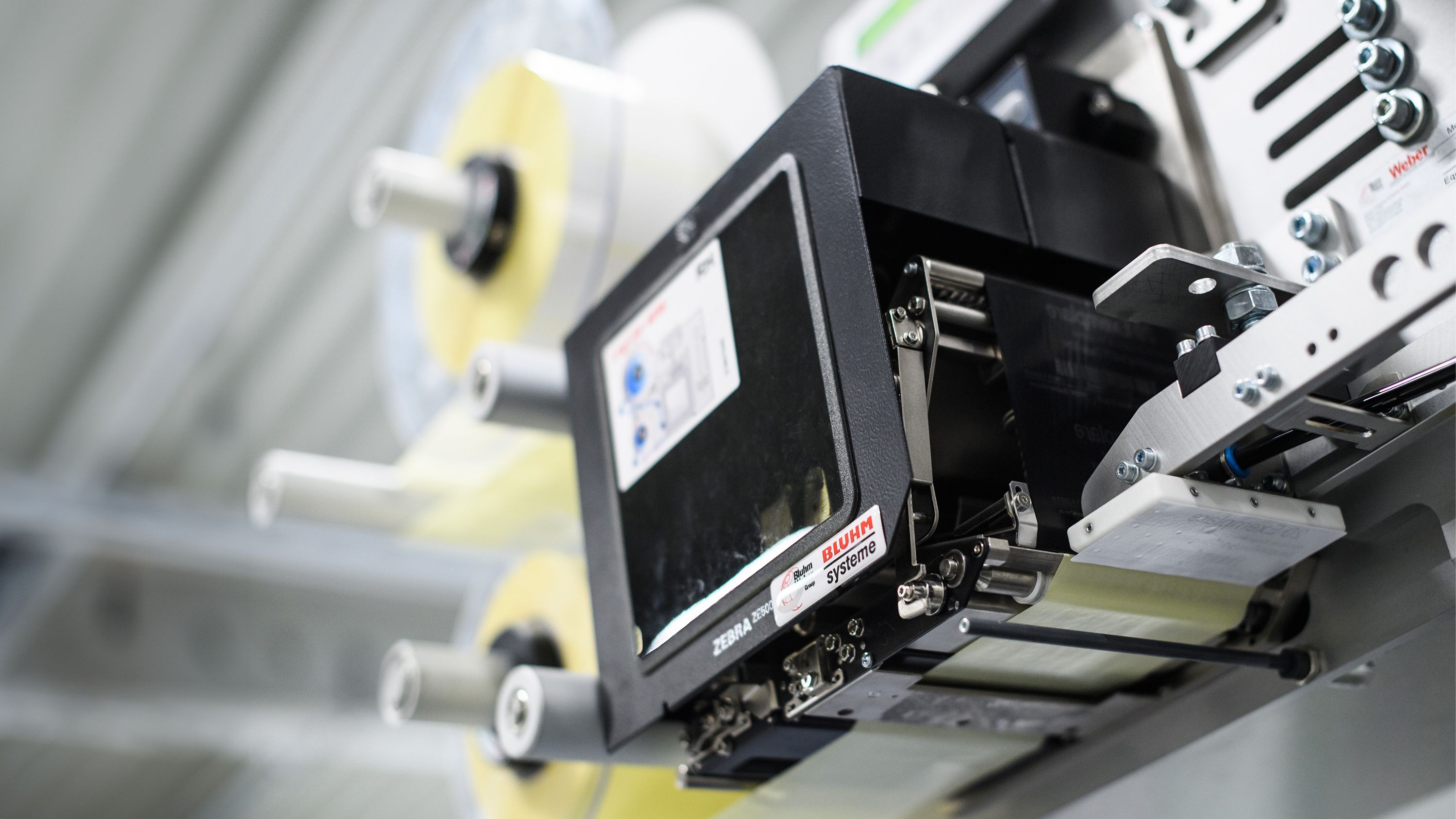

Legi-Air 4050E moduli di stampa

Concetto modulare de modulo di stampa

Il sistema di stampa e applicazione etichette si distingue per il suo concetto flessibile e modulare e puĂČ essere equipaggiato in tutte le varianti con moduli di stampa di produttori rinomati. CiĂČ consente di adattare il sistema con precisione alle esigenze individuali. La sostituzione o il cambio di un modulo di stampa Ăš sempre possibile in modo rapido e semplice, garantendo cosĂŹ una soluzione flessibile, scalabile e a prova di futuro anche sul lungo periodo.

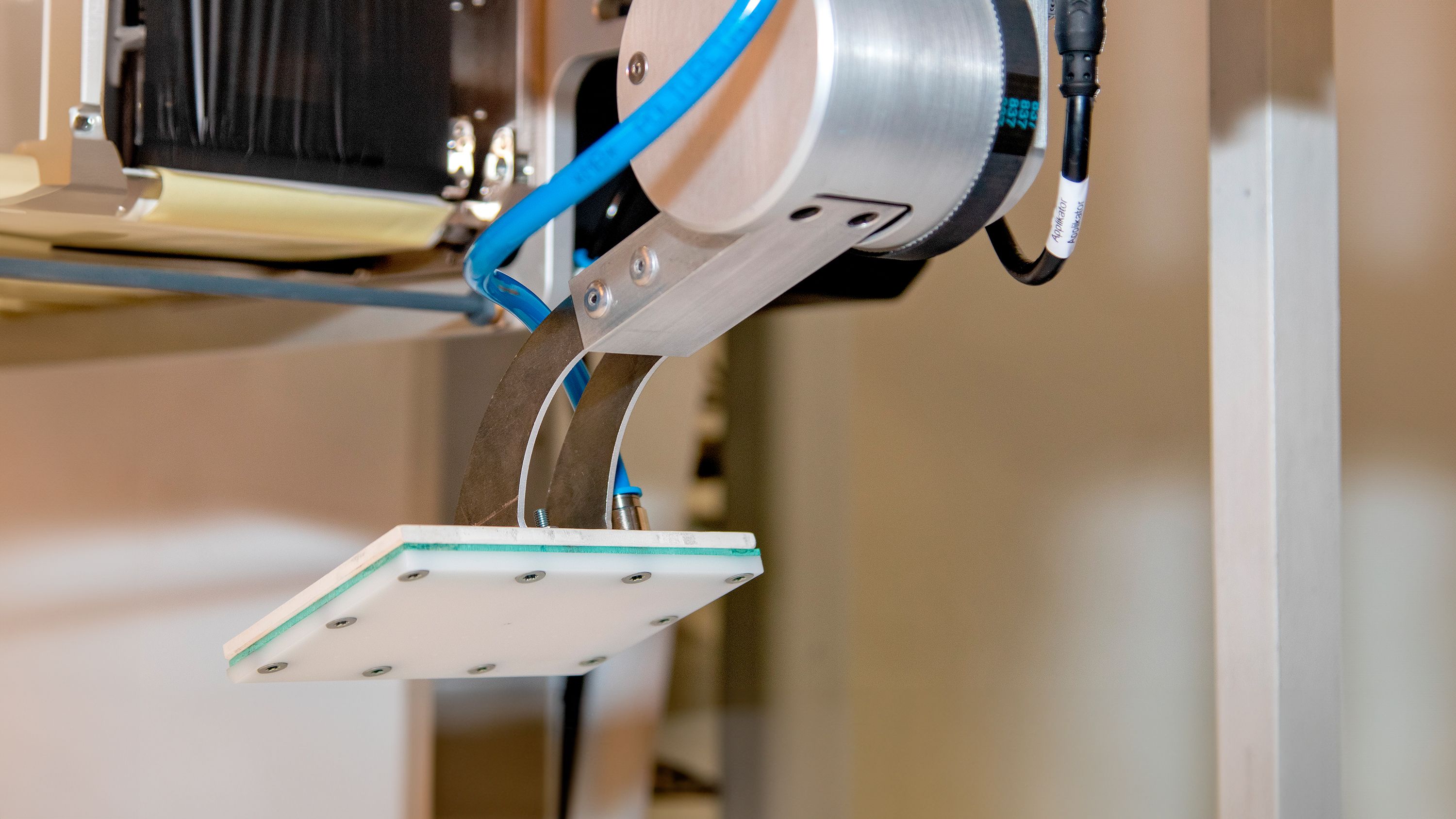

Legi-Air 4050E applicatori

Applicatori elettrici

Le varianti di modello EL ed ES sono dotate di applicatori azionati da motori passo-passo, che garantiscono un’etichettatura precisa e affidabile. La variante BB, invece, utilizza una scatola di soffiaggio elettrica, impiegando aria compressa esclusivamente per l’avanzamento e il soffiaggio dell’etichetta. Questo approccio riduce in modo significativo il consumo d’aria, consente un funzionamento piĂč efficiente dal punto di vista energetico e offre maggiore flessibilitĂ  in diversi ambienti produttivi.

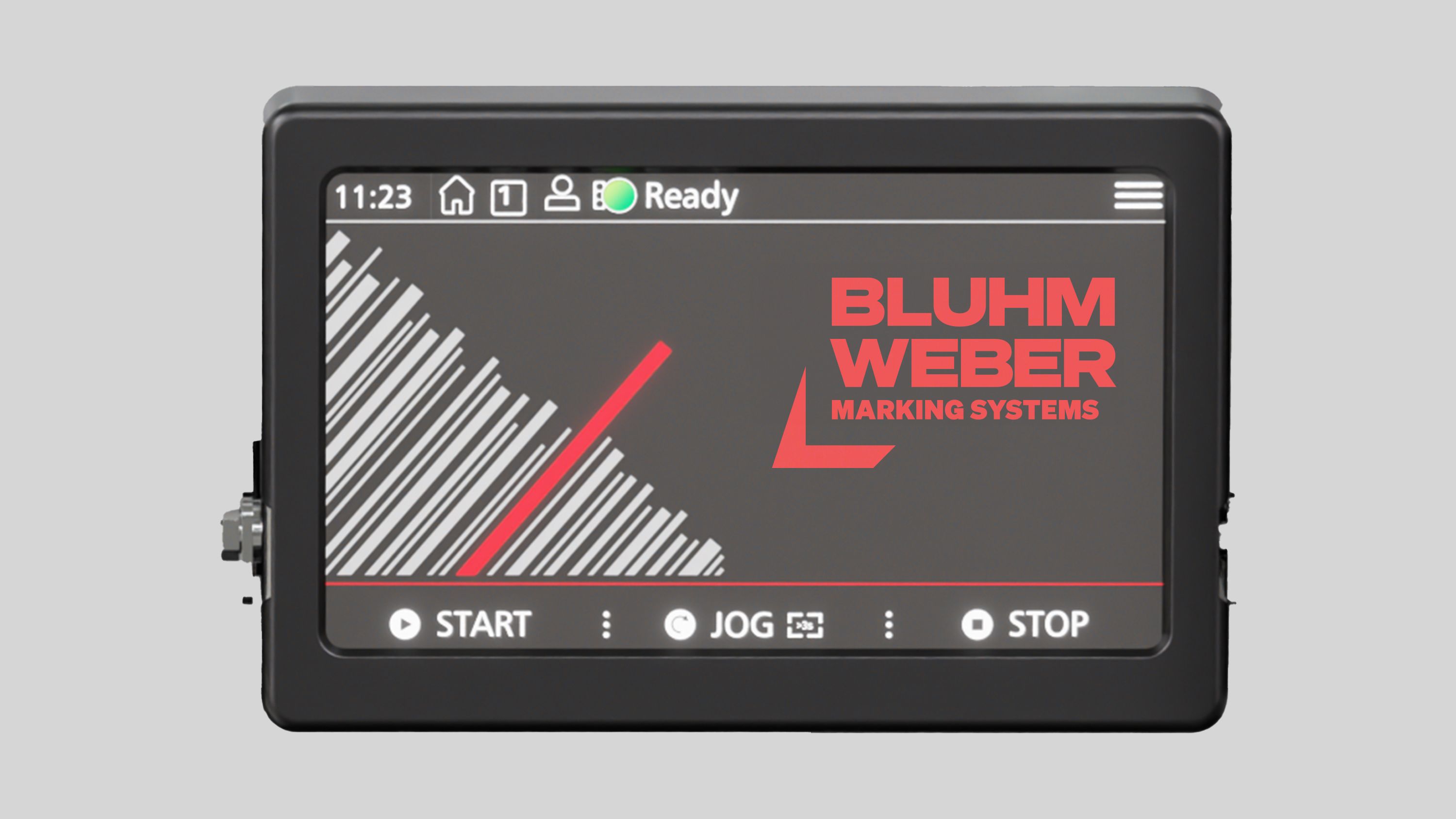

Display Legi-Air 4050

FacilitĂ  di comando tramite display touch

Il Legi-Air 4050B ù dotato di un display touch intuitivo che consente un funzionamento particolarmente semplice. Allo stesso tempo offre l’accesso diretto al Supporttrix, permettendo di contattare rapidamente il nostro personale di assistenza qualificato della hotline in caso di errore. Questo assicura la massima facilità d’uso e la massima sicurezza operativa.

Opzioni applicatore

EL Applicatore

EL Applicatore

Applicatore lineare elettrico per un’etichettatura rapida

Funzione Blow-On, Tamp-On, Wipe-On
Trasmissione applicatore Motore passo-passo
Corsa di applicazione 250 mm - 450 mm

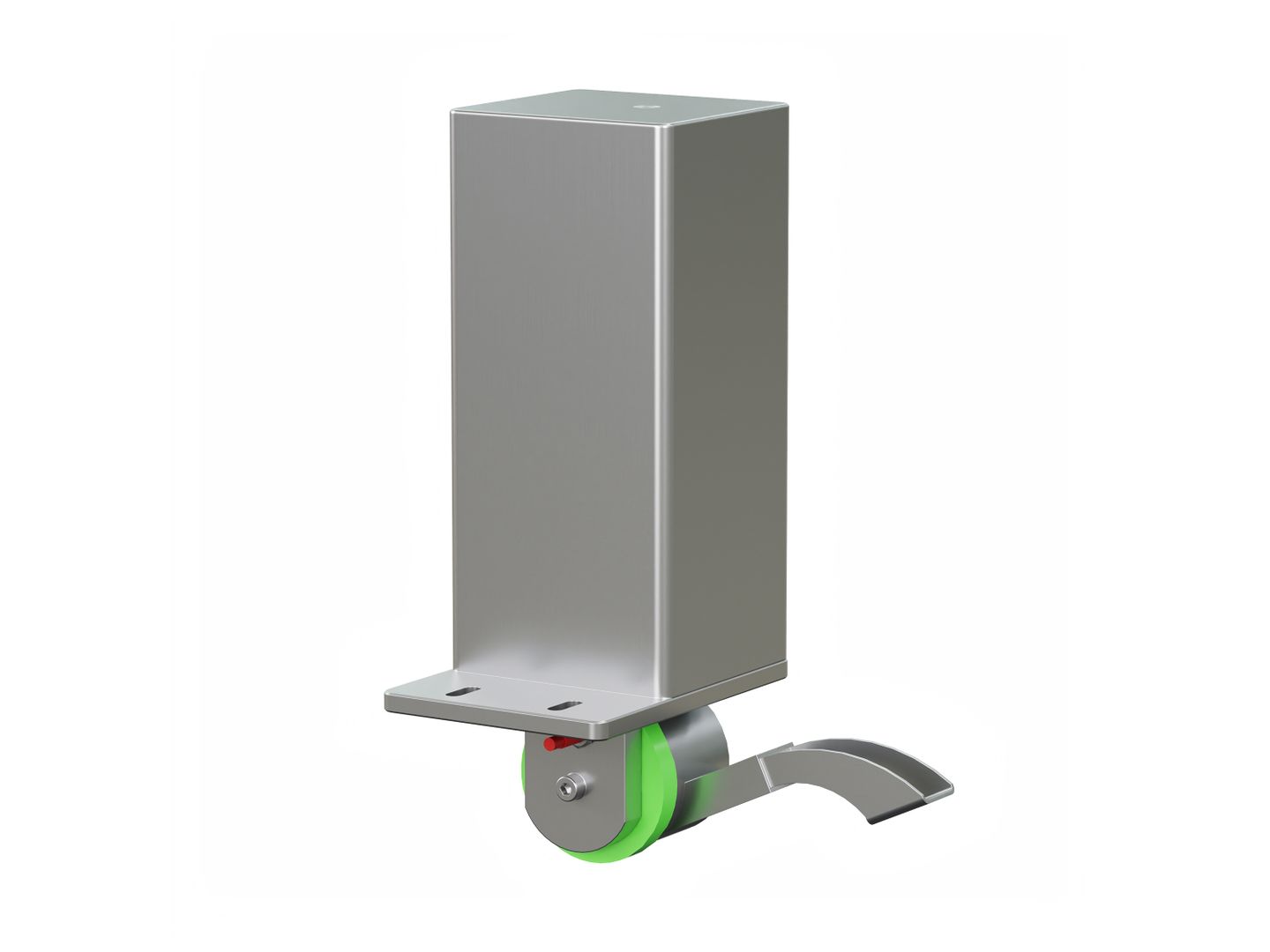

ES Applicatore

ES Applicatore

Applicatore rotante compatto con azionamento elettrico

Funzione Blow-On
Trasmissione applicatore Motore passo-passo
Lunghezza braccio di rotazione 250 mm - 400 mm

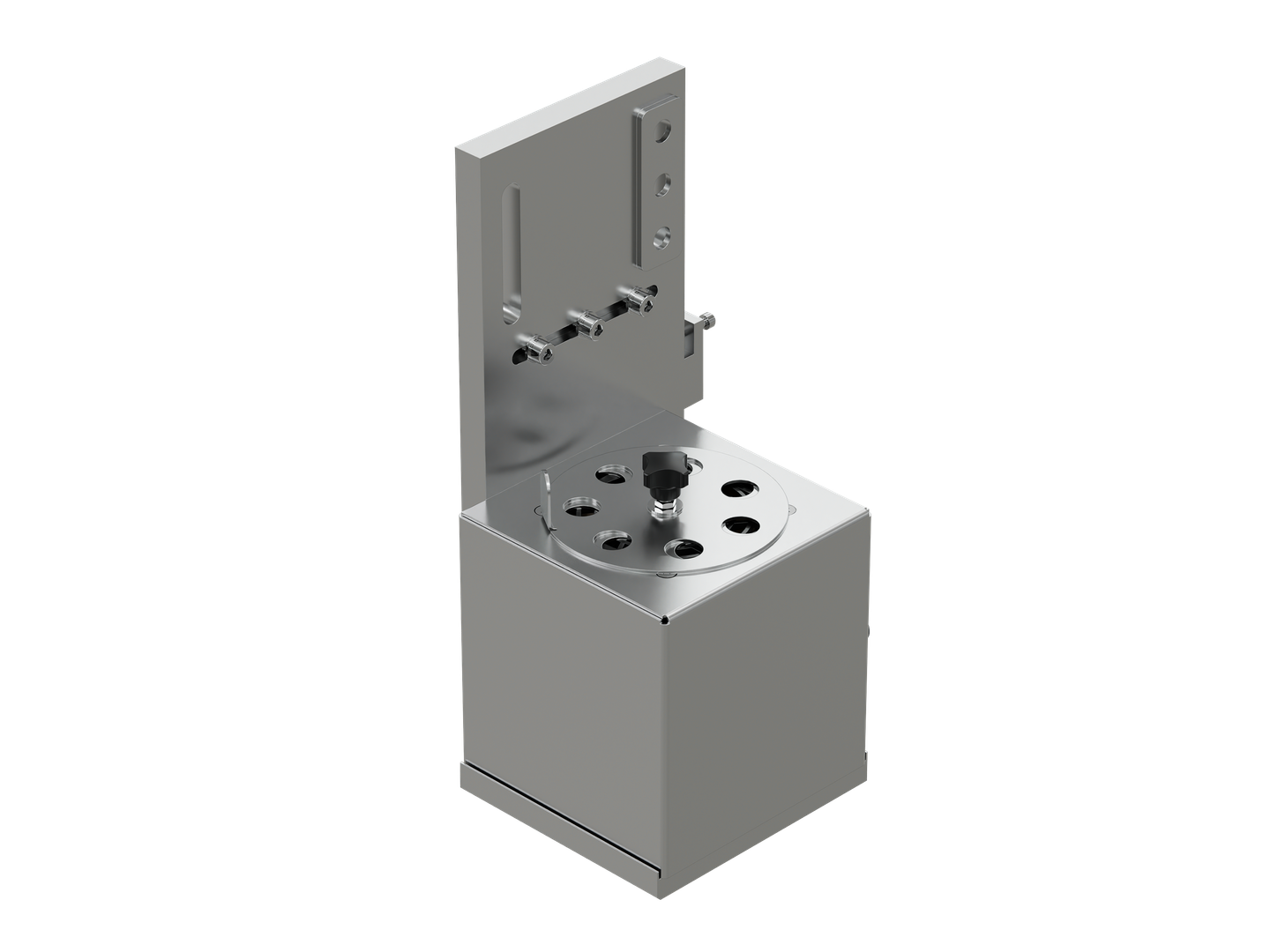

BB Applicatore

BB Applicatore

Applicatore lineare compatto Highspeed per tempi di ciclo piĂč brevi

Funzione Blow-On
Trasmissione applicatore Rigido
Corsa di applicazione 0 mm

Opzioni stampante

Zebra ZE511

Zebra ZE511

Massime prestazioni di stampa per applicazioni industriali

Larghezza stampa fino a 104 mm
VelocitĂ  di stampa fino a 457 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi, 609 dpi
Processo di stampa Trasferimento termico, Termico diretto, RFID
Zebra ZE521

Zebra ZE521

Massime prestazioni di stampa per applicazioni industriali

Larghezza stampa fino a 168 mm
VelocitĂ  di stampa fino a 356 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi
Processo di stampa Trasferimento termico, Termico diretto, RFID
Sato S84NX

Sato S84NX

Stampa industriale precisa, veloce ed affidabile

Larghezza stampa fino a 104 mm
VelocitĂ  di stampa fino a 406 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi, 609 dpi
Processo di stampa Trasferimento termico, Termico diretto, RFID
Sato S86NX

Sato S86NX

Stampa industriale precisa, veloce ed affidabile

Larghezza stampa fino a 167,5 mm
VelocitĂ  di stampa fino a 355,6 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi
Processo di stampa Trasferimento termico, Termico diretto, RFID
CAB PX Q4

CAB PX Q4

Modulo di stampa ad alta precisione per l’etichettatura automatizzata nell’industria e la logistica

Larghezza stampa fino a 108,4 mm
VelocitĂ  di stampa fino a 300 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi, 609 dpi
Processo di stampa Trasferimento termico, Termico diretto
CAB PX Q6

CAB PX Q6

Modulo di stampa ad alta precisione per l’etichettatura automatizzata nell’industria e la logistica

Larghezza stampa fino a 168 mm
VelocitĂ  di stampa fino a 250 mm/sec
Risoluzione testina di stampa 203 dpi, 305 dpi
Processo di stampa Trasferimento termico, Termico diretto
Novexx XDM 944

Novexx XDM 944

Massima velocità per l’etichettatura industriale

Larghezza stampa fino a 106 mm
VelocitĂ  di stampa fino a 400 mm/sec
Risoluzione testina di stampa 300 dpi
Processo di stampa Trasferimento termico, Termico diretto
Novexx XDM 945

Novexx XDM 945

Massima velocità per l’etichettatura industriale

Larghezza stampa fino a 128 mm
VelocitĂ  di stampa fino a 350 mm/sec
Risoluzione testina di stampa 305 dpi
Processo di stampa Trasferimento termico, Termico diretto
Novexx XDM 946

Novexx XDM 946

Massima velocità per l’etichettatura industriale

Larghezza stampa fino a 160 mm
VelocitĂ  di stampa fino a 300 mm/sec
Risoluzione testina di stampa 305 dpi
Processo di stampa Trasferimento termico, Termico diretto
LDM 180

LDM 180

Modulo di dispensazione efficiente per uso senza stampa

Specifiche Tecniche
Parametri operativi
Posizione etichetta
Pagina, Lato superiore, Lato anteriore, Lato posteriore
ModalitĂ  di etichettatura
a macchina ferma, in movimento
A seconda dell’applicatore scelto
Etichette al min.
70 /min
BB: 240/min
Precisione di posizionamento (+/-)
1 mm
BB: 1,5 mm
Formato etichette min. (LxP)
12,5 x 7 mm
Formato etichette max. (LxP)
120 x 160 mm
Superficie etichetta ≀ 20.000 mmÂČ
Diametro max. del rotolo etichette
300 mm
Caratteristiche
Tecnologia
Pneumatico
Indipendenza dalla posizione di installazione
sĂŹ
Svolgimento etichette
Motore passo-passo
Riavvolgimento etichette
Motore passo-passo
Avviso mancanza etichette
sĂŹ
Rilevamento rottura nastro
no
HMI
Versione HMI
Display touch
Informazioni prodotto
Dimensioni sistema (HxLxP)
670 x 442 x 808 mm
in base alla versione
Peso
35 kg
in base alla versione
Omologazioni
CE
UmiditĂ  relativa senza condensa
15 - 95 %
Temperatura ambiente
2 - 35°C
Livello di rumorositĂ
70 dB
Livello di pressione sonora ponderato A
Collegamenti
Alimentazione
90 - 263 V
Frequenza di rete
50 - 60 Hz
Corrente
5 A
Attacco aria compressa
6 bar
conforme a DIN ISO 8573-1
Interfacce
USB, WLAN 802.11a/b/g/n/ac (opzione di retrofit), Porta applicatore, RS232, Ethernet IPv4

Downloads

Scheda tecnica Legi-Air 4050B (PDF)

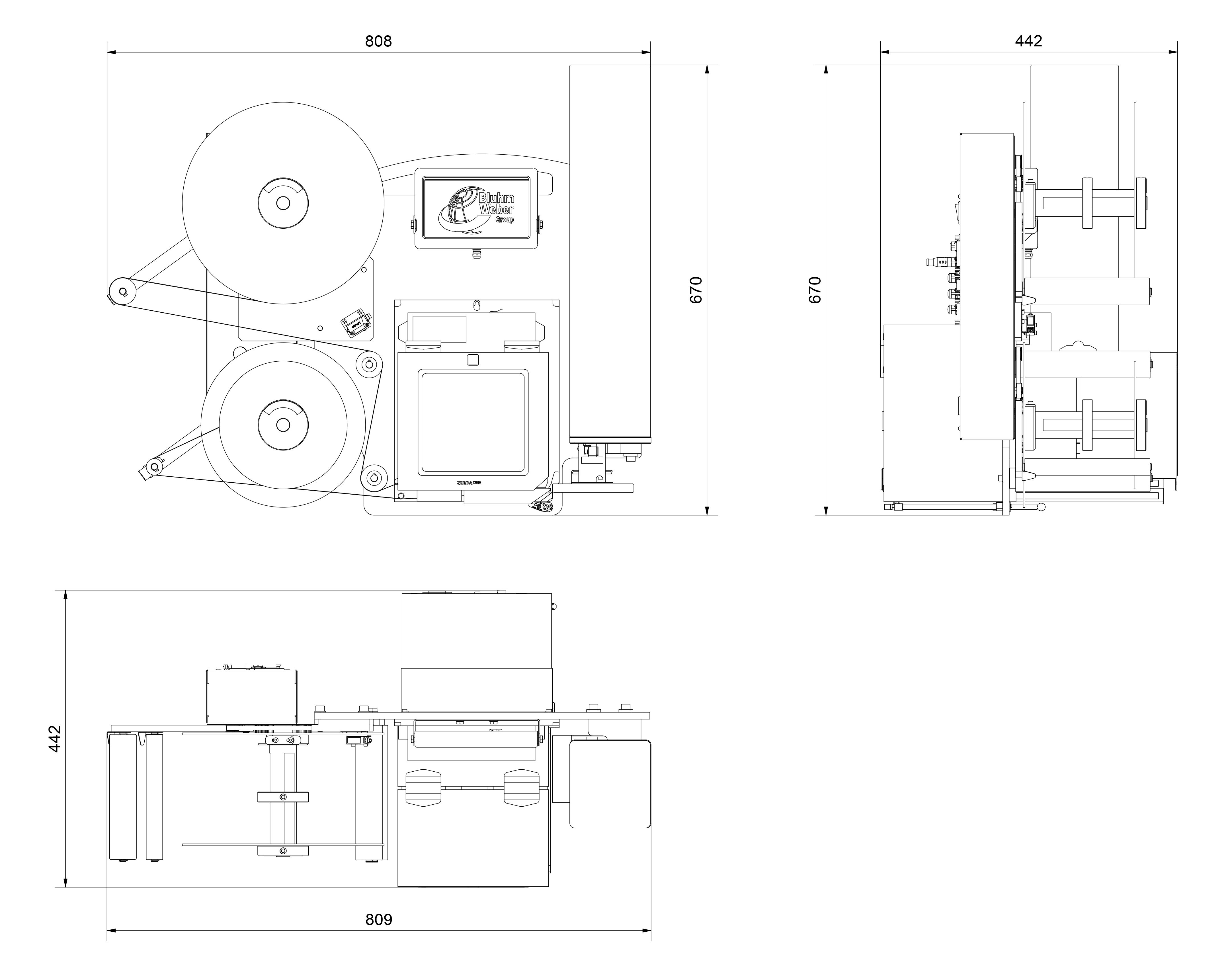

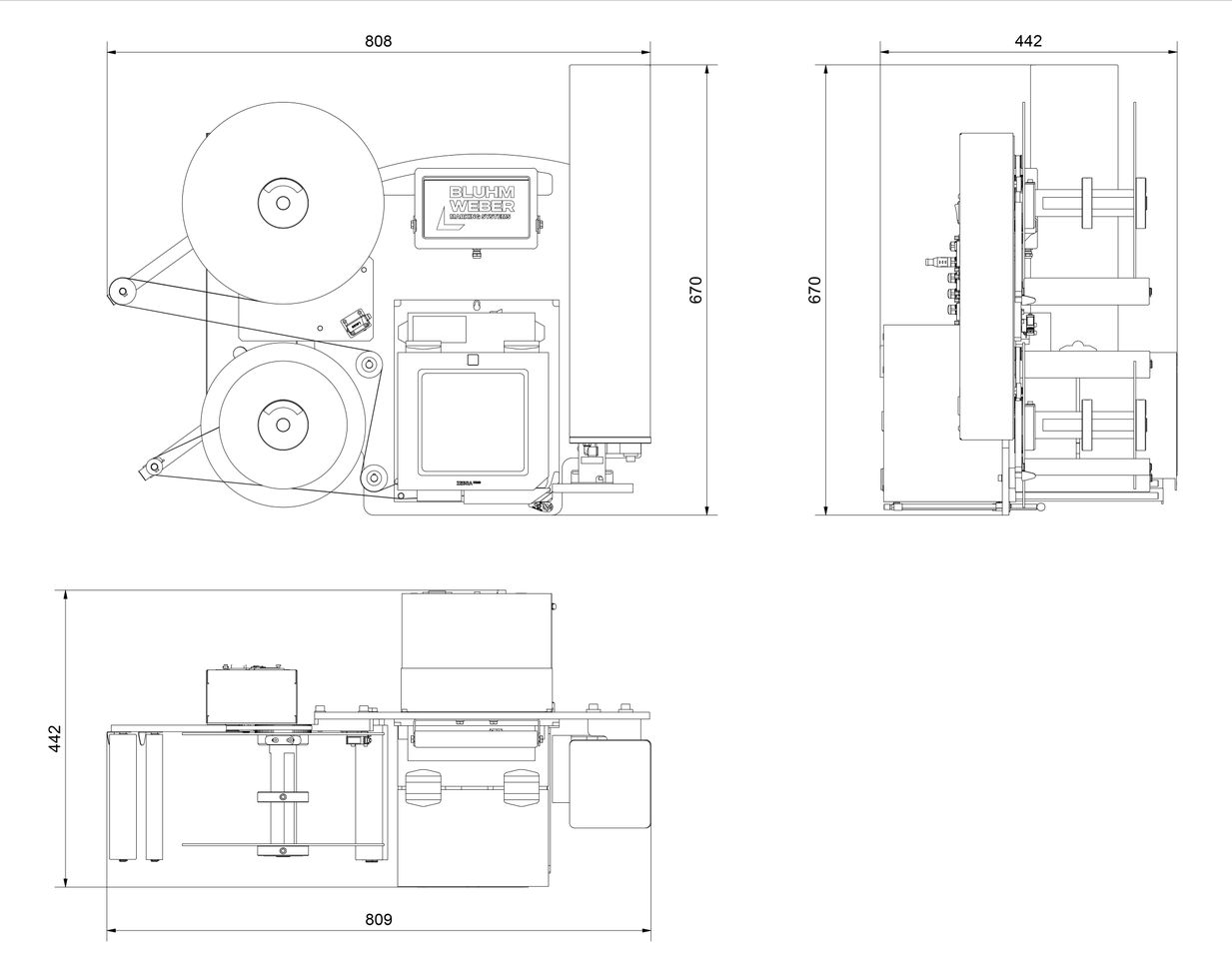

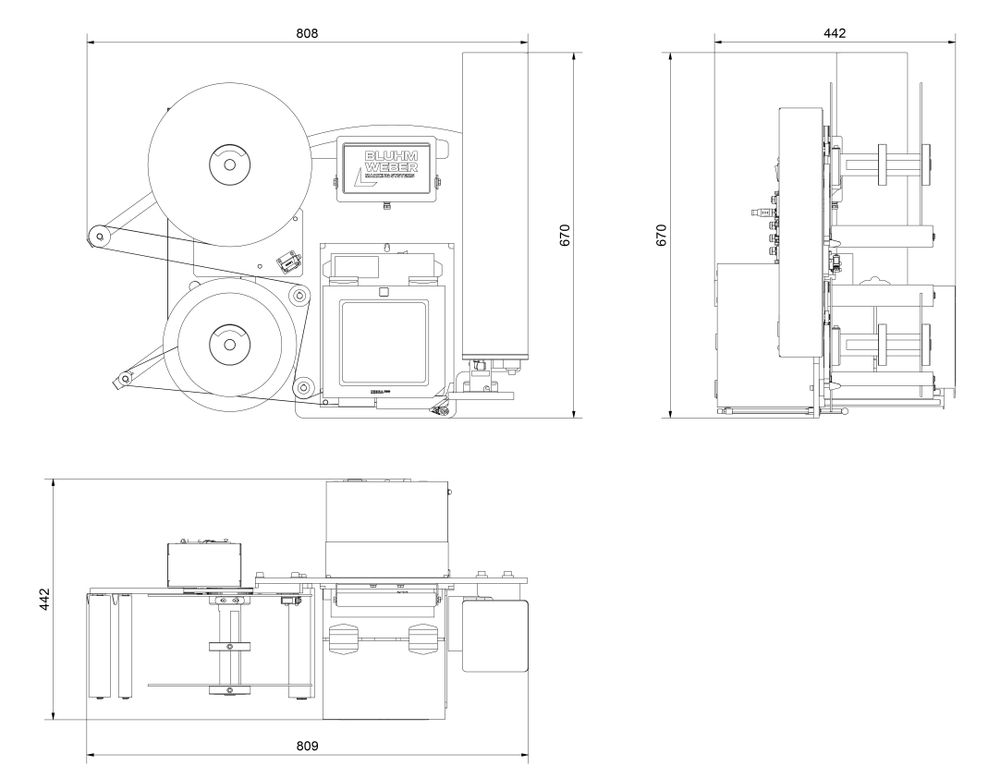

Technical Drawing Legi-Air 4050 B (286,8 kB)
