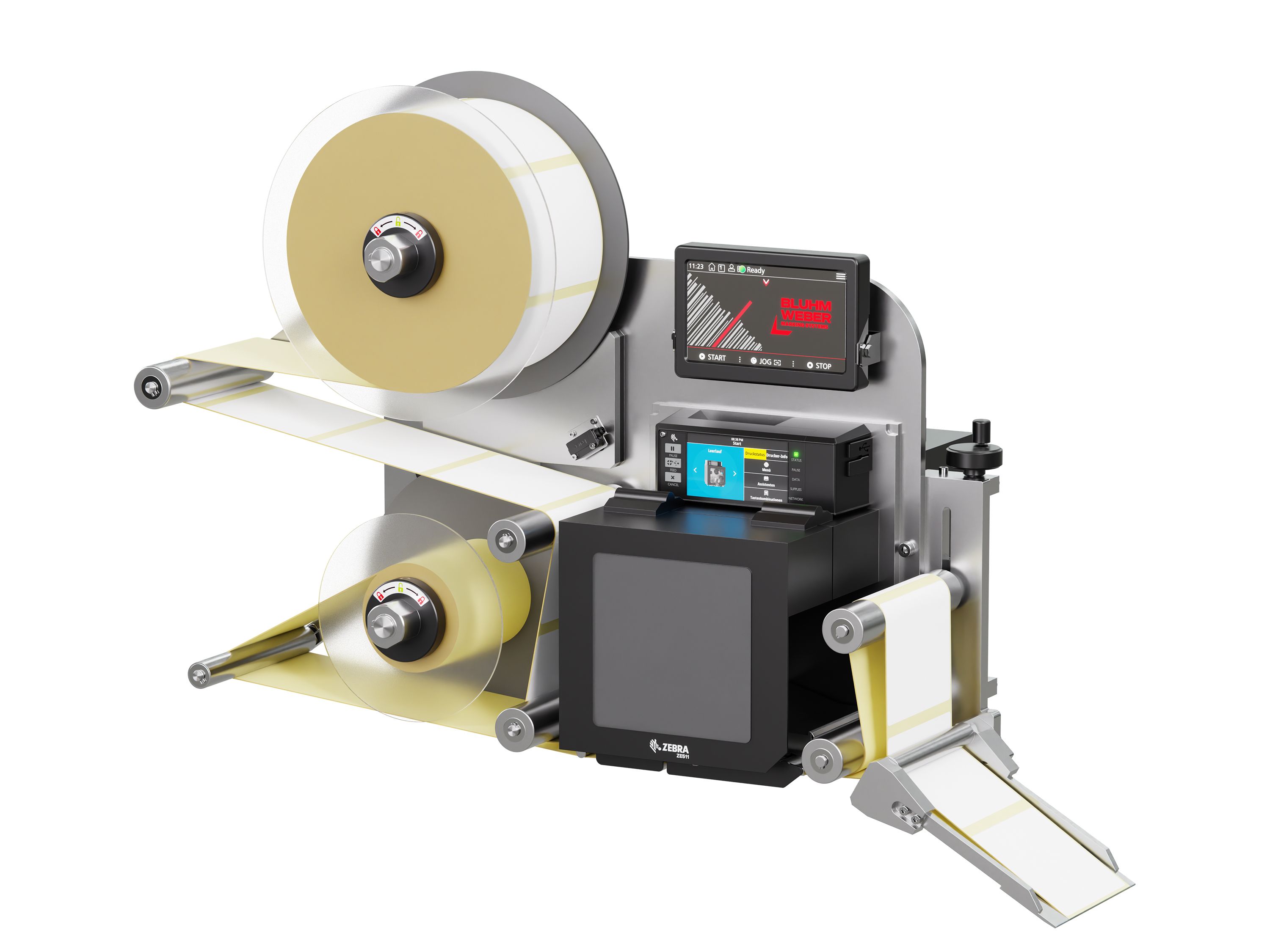

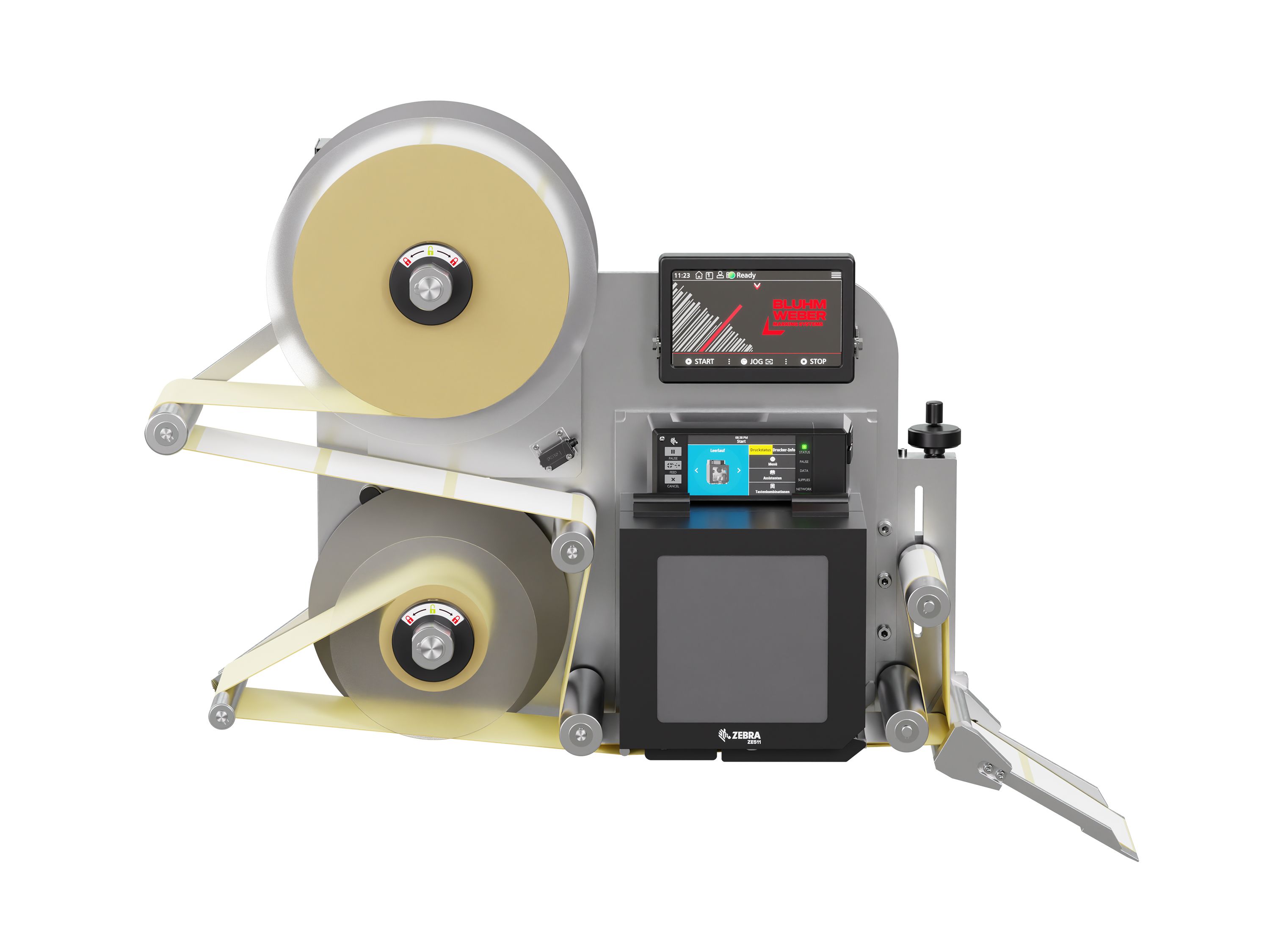

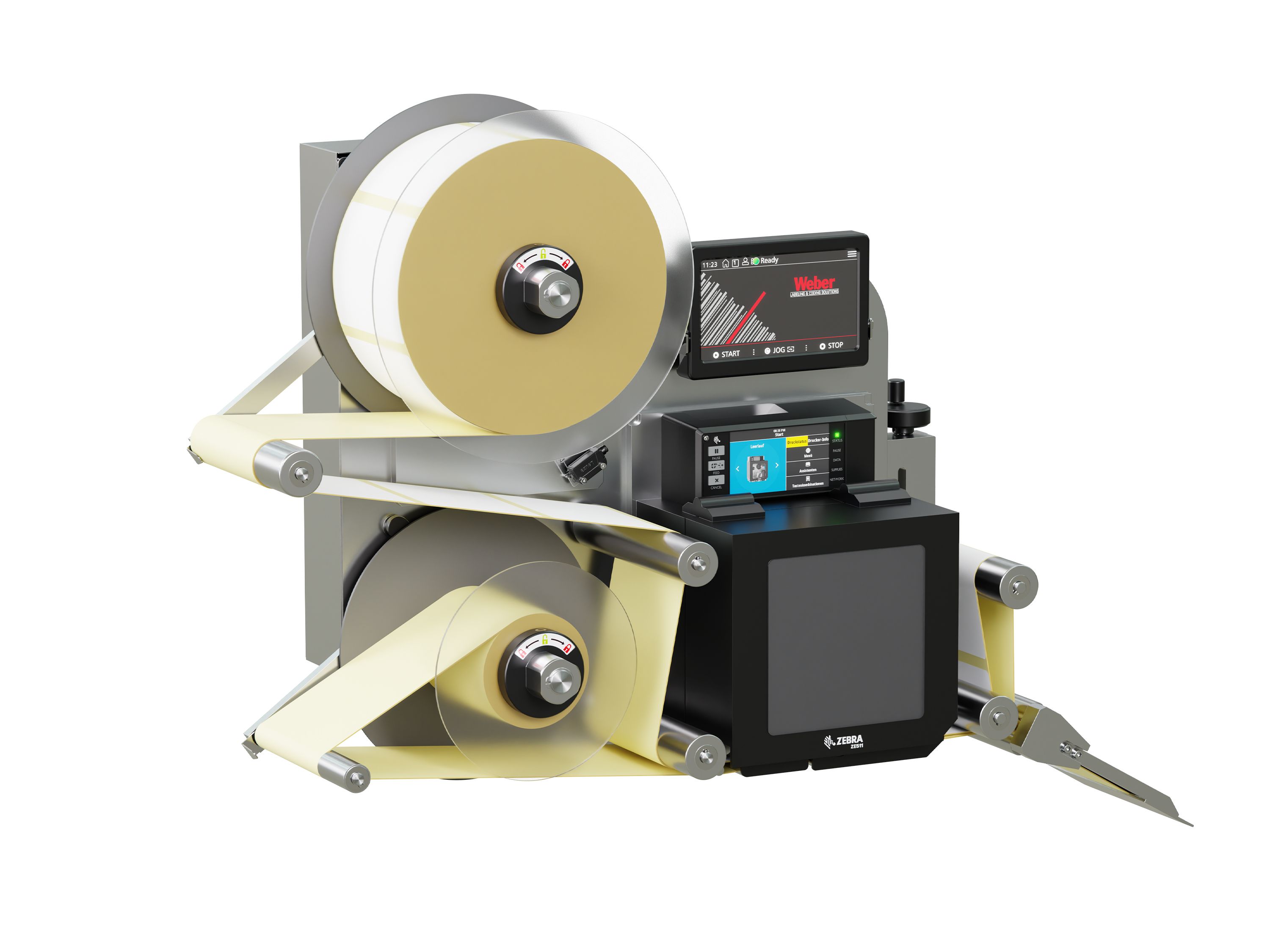

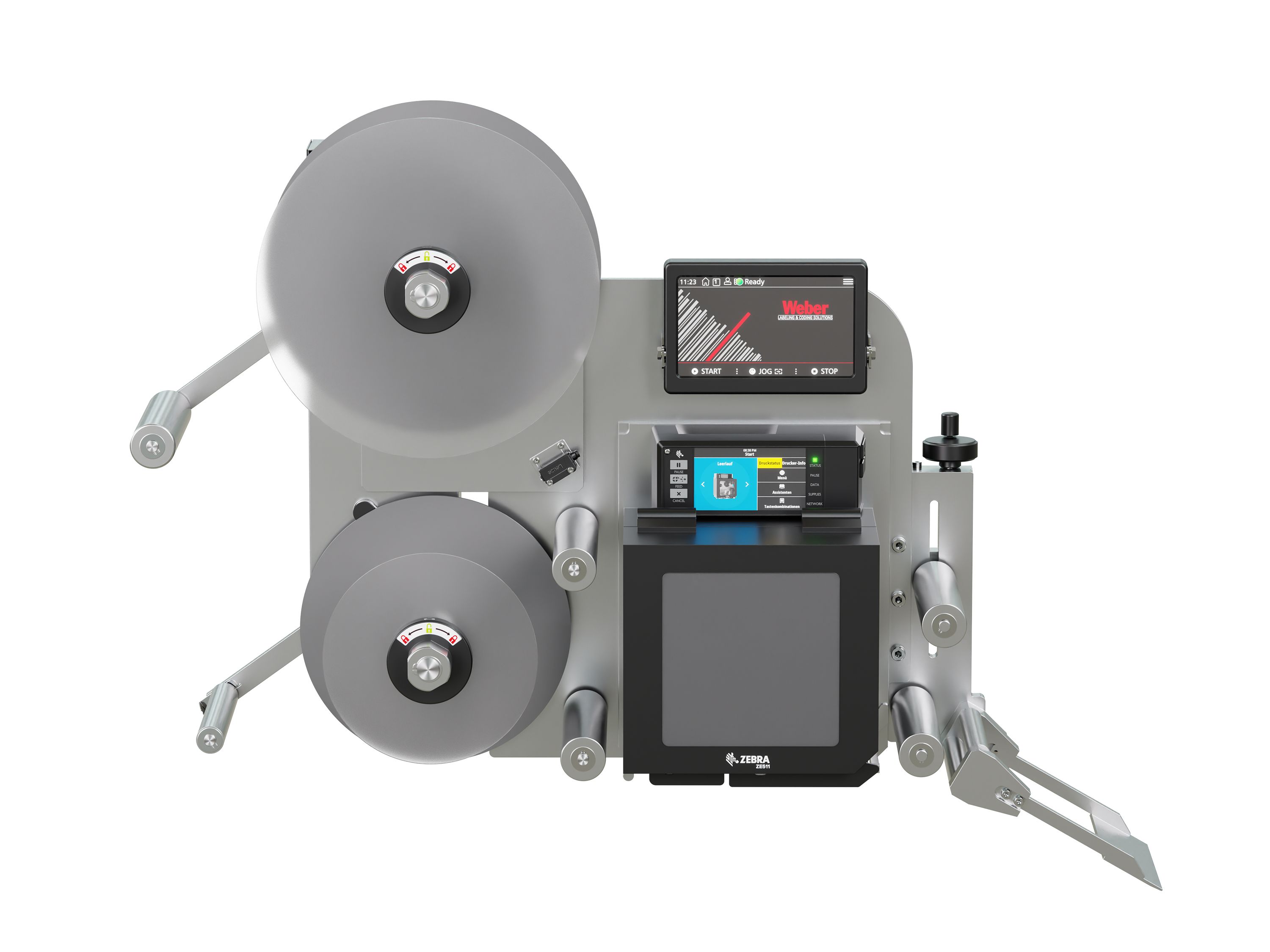

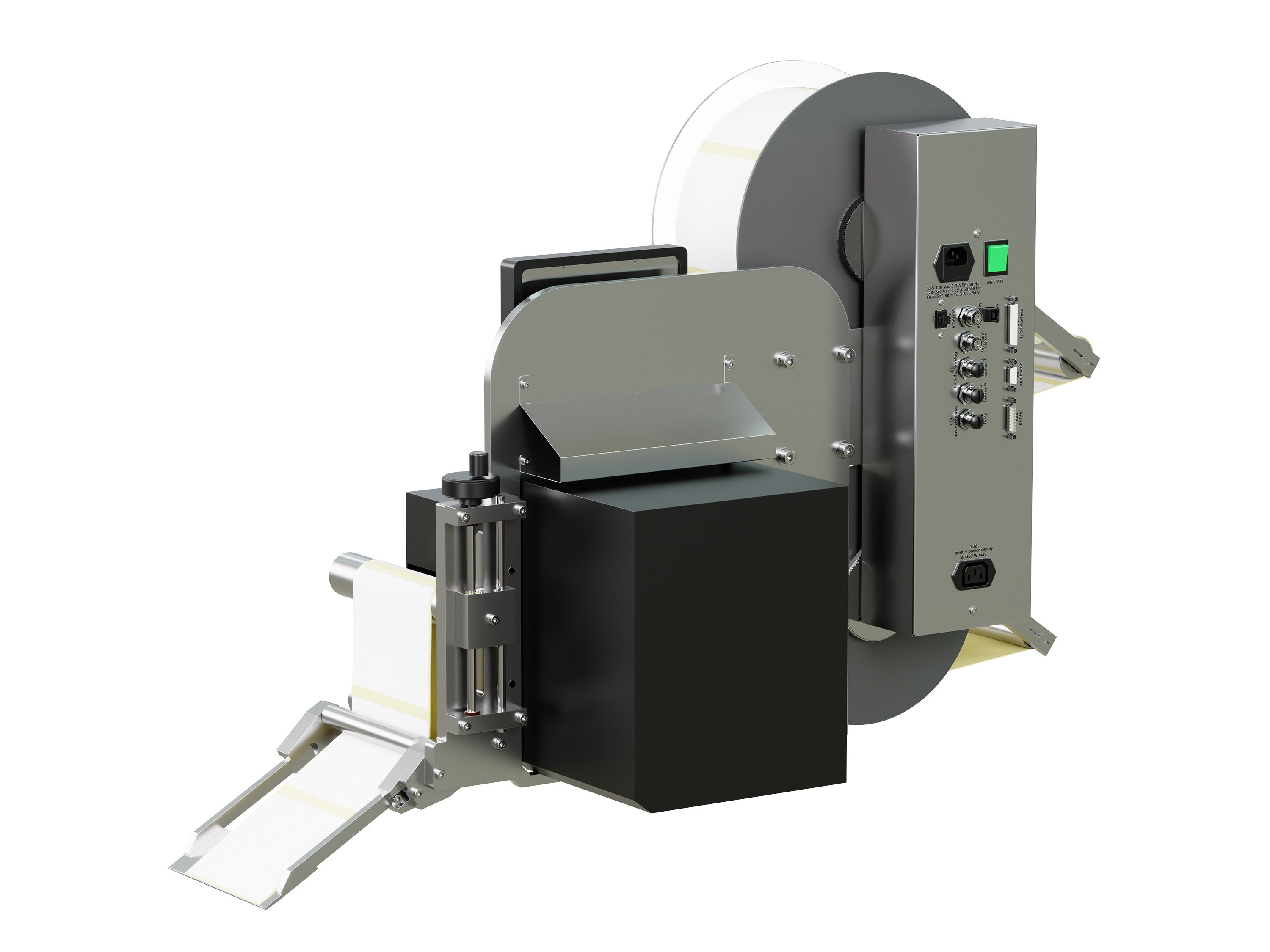

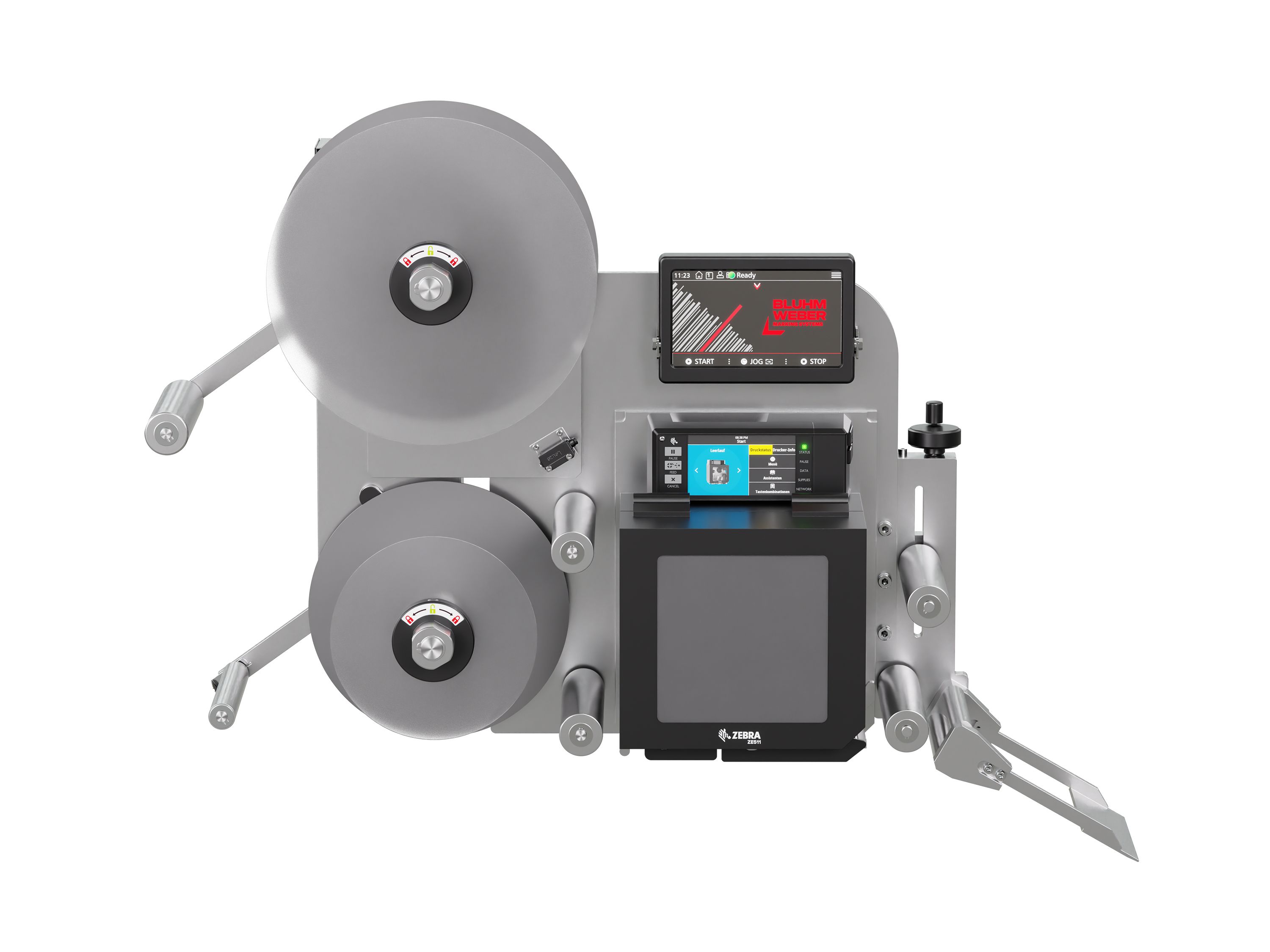

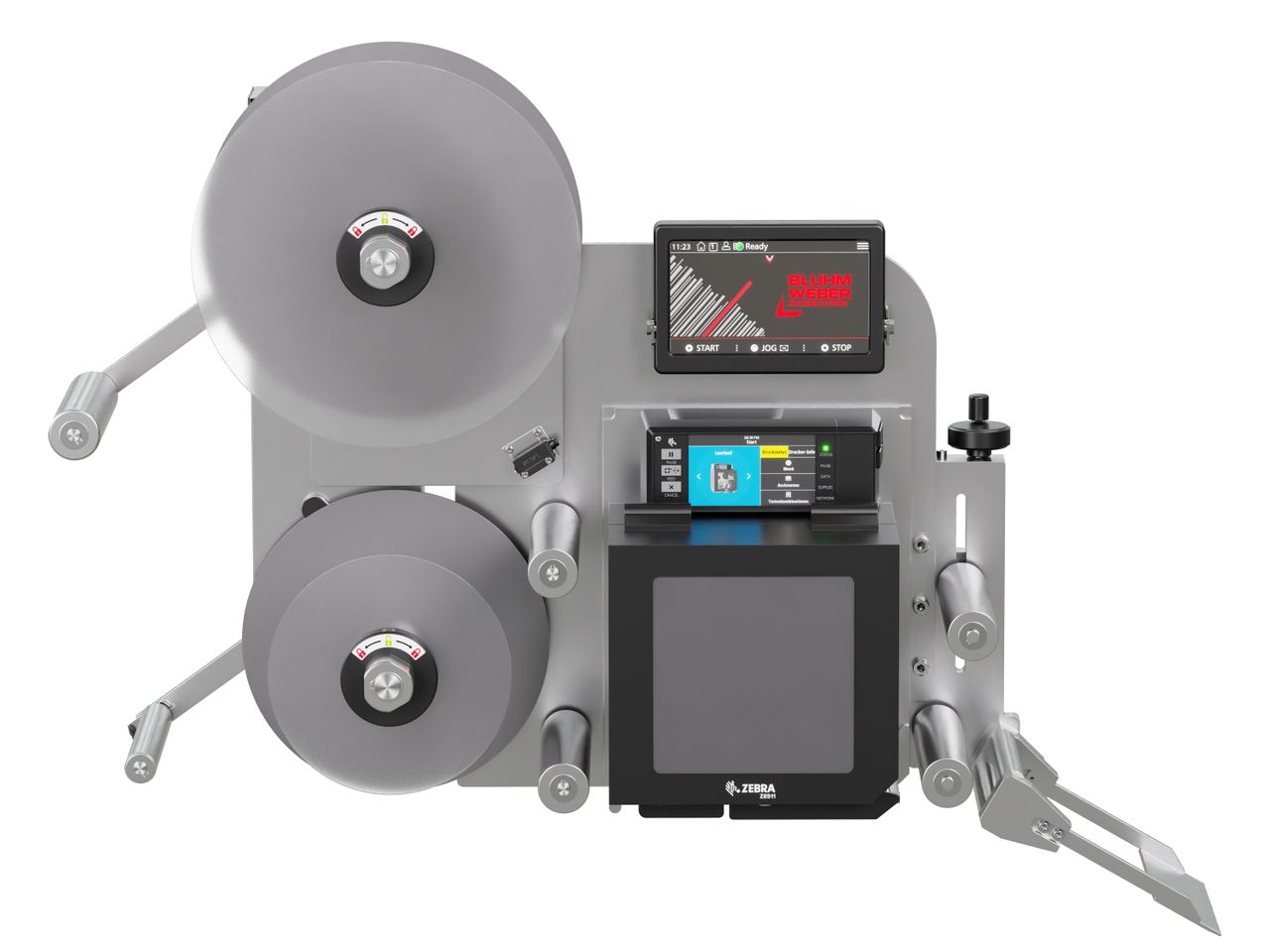

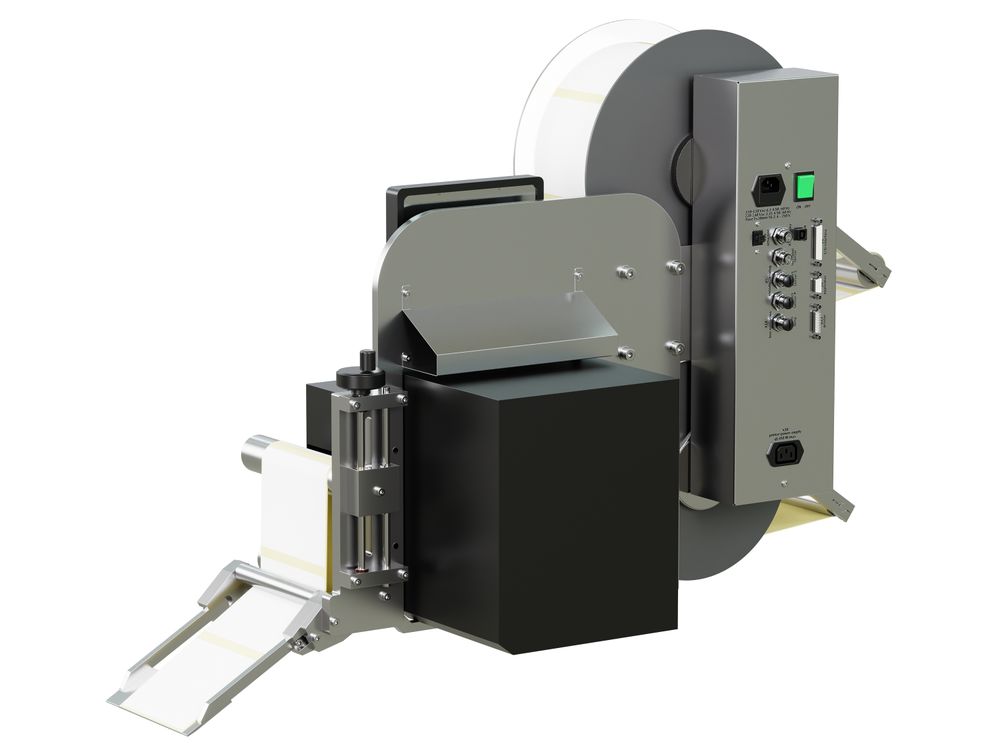

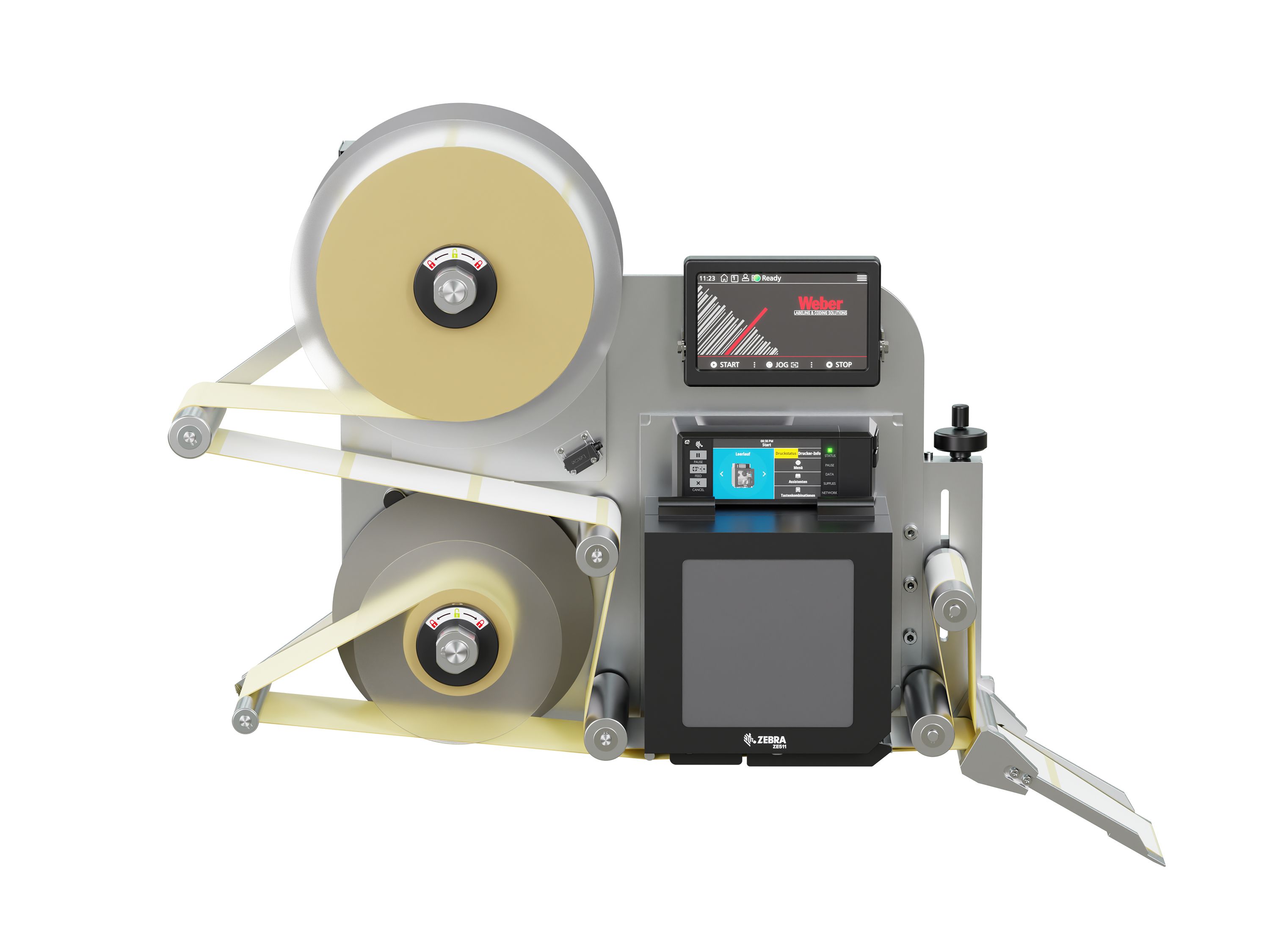

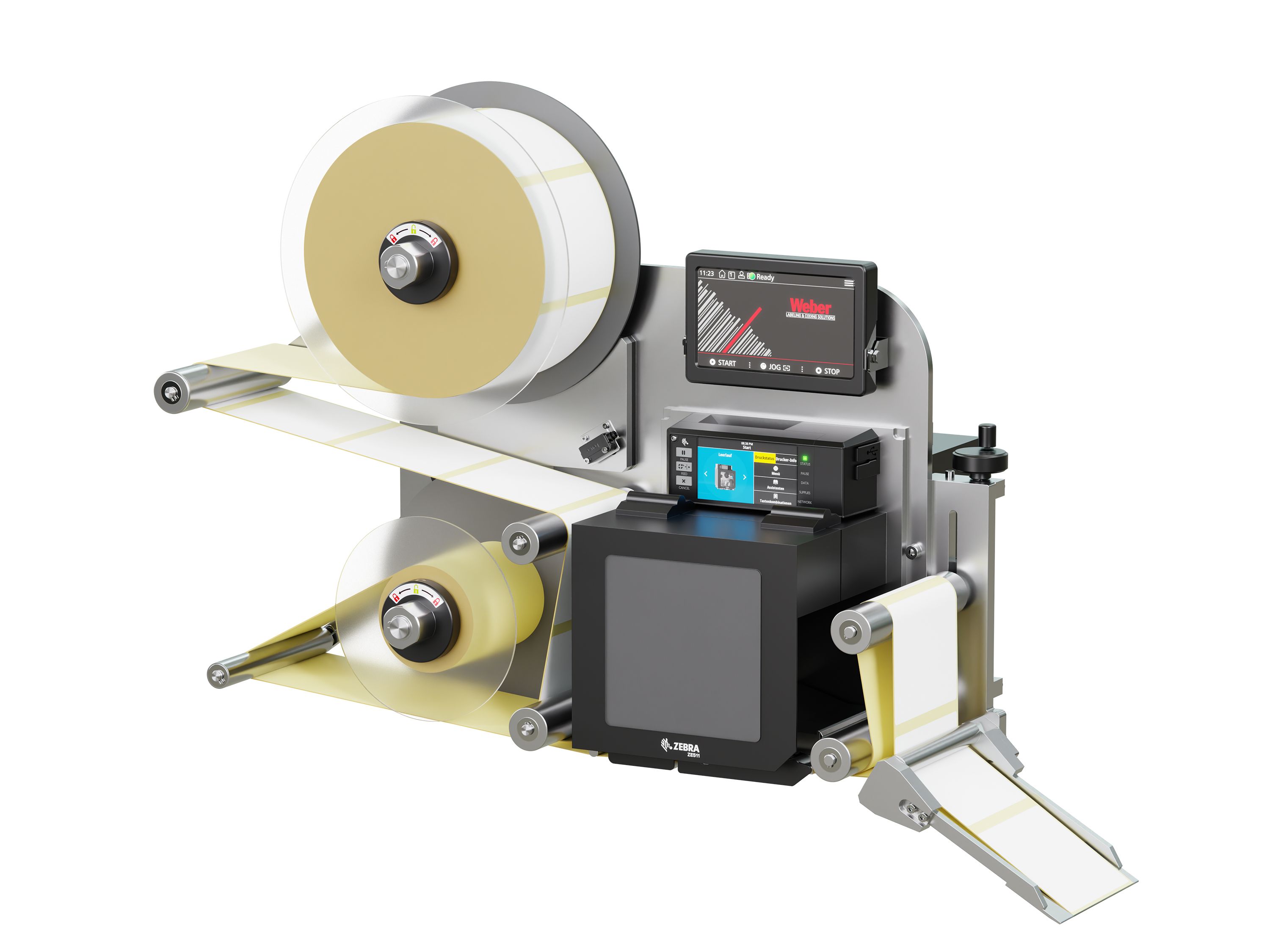

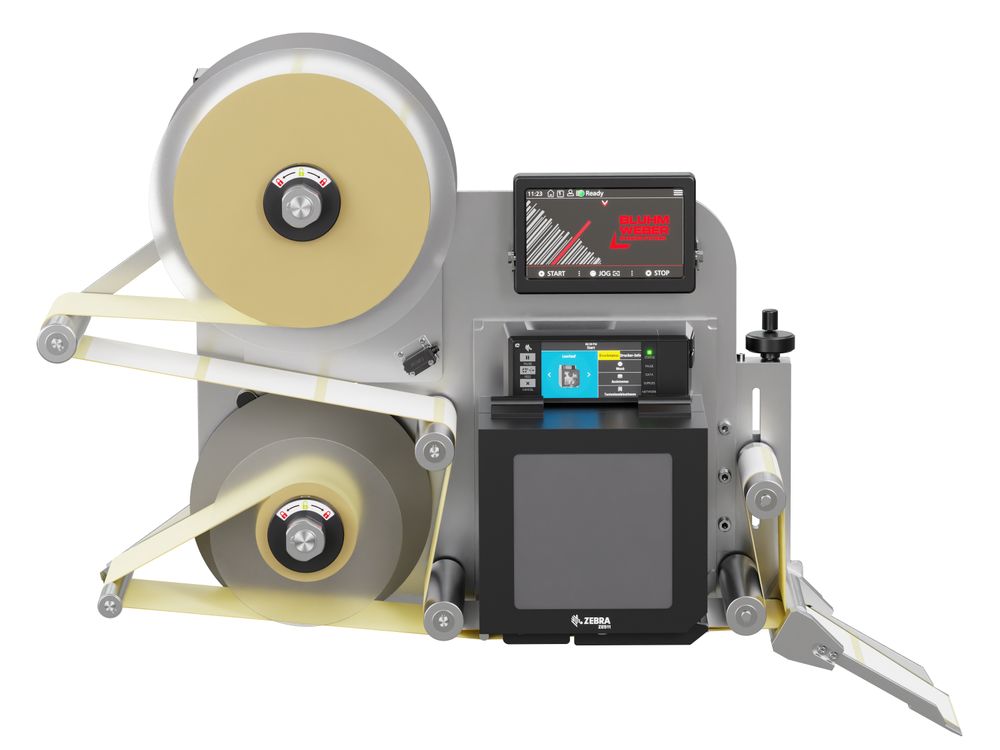

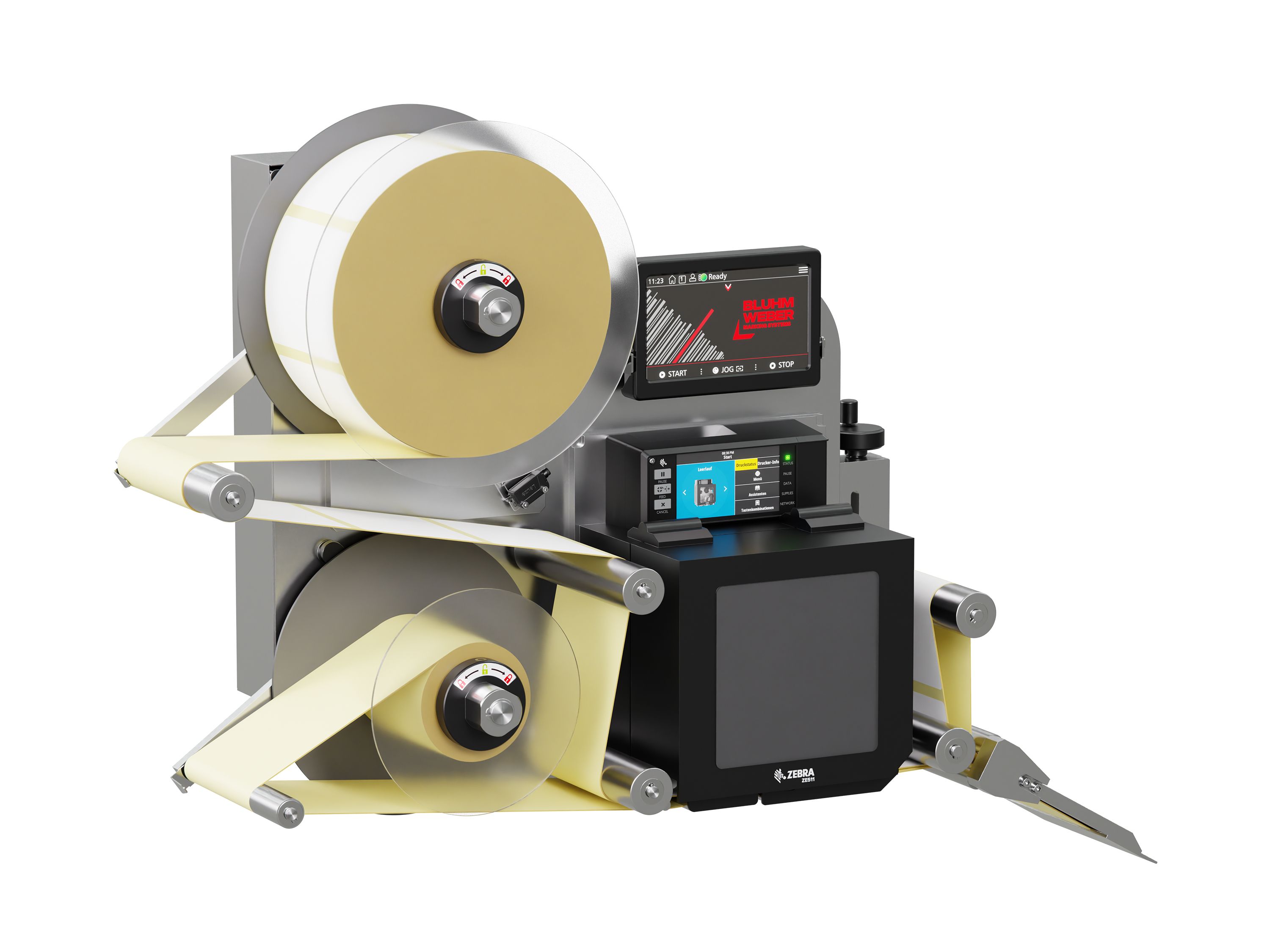

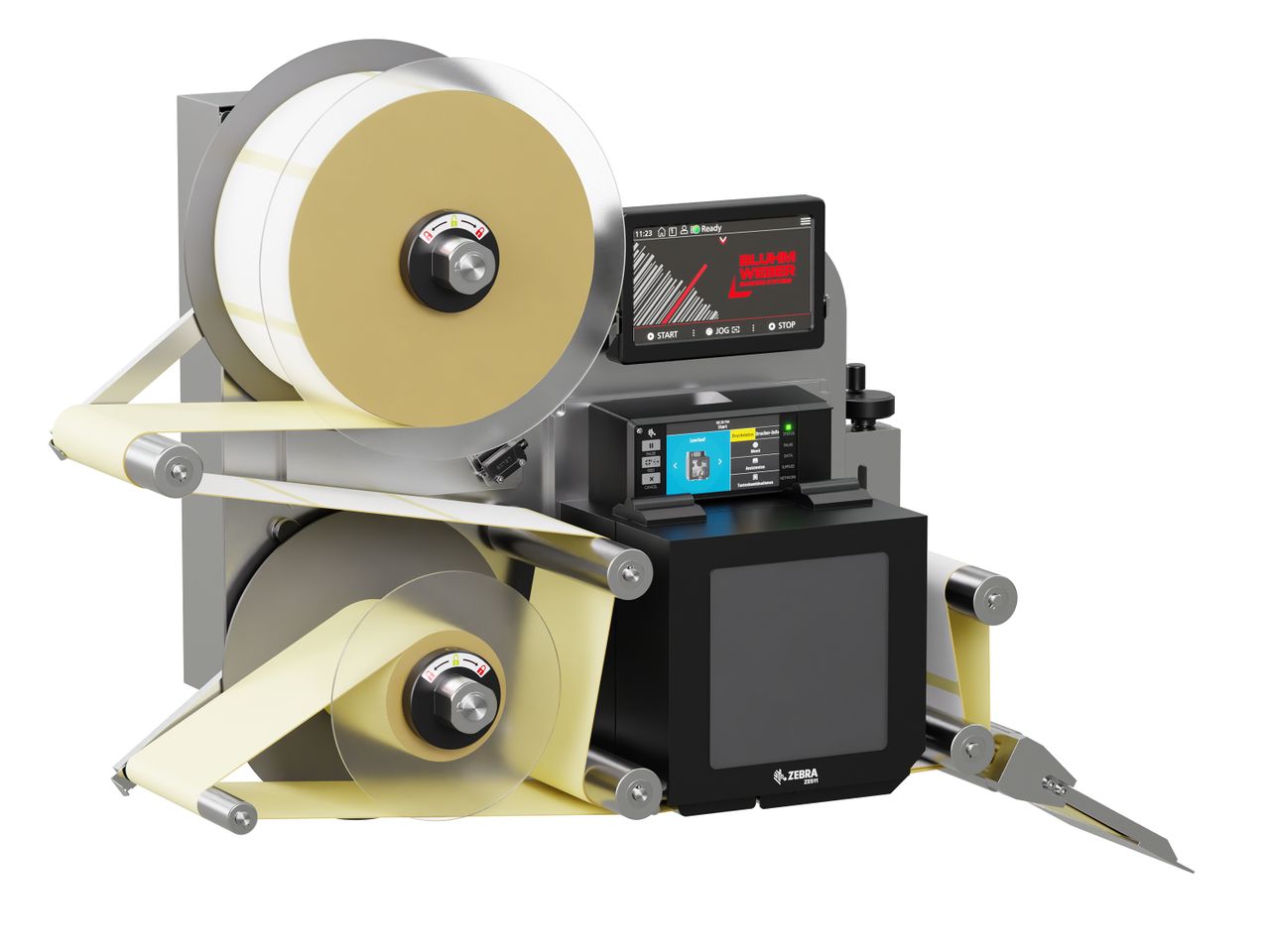

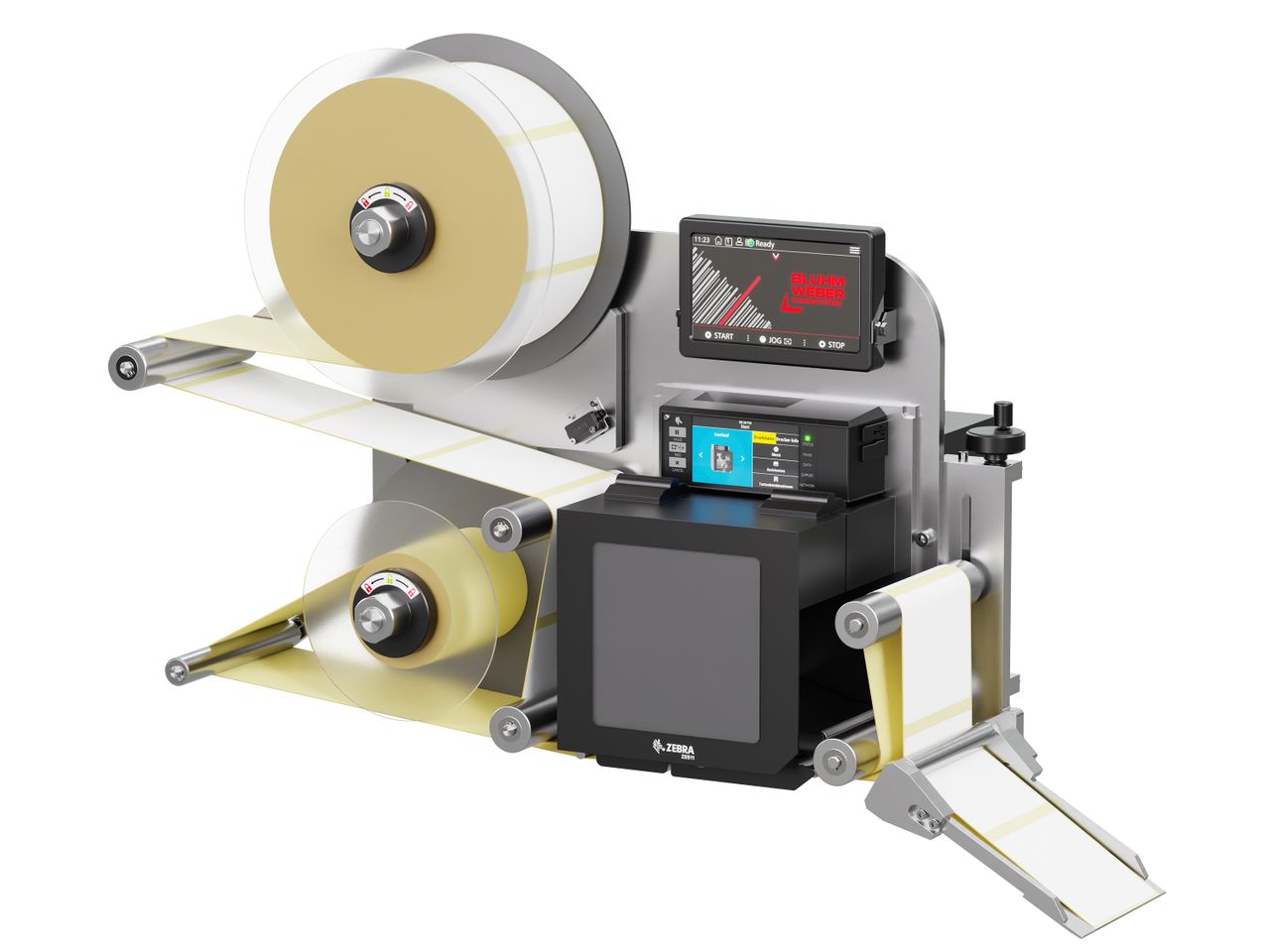

Sistema di stampa e applica

Legi-E 4050WO

Etichettatura economica senza aria compressa

Sistema di erogazione di stampa puramente elettrico
Ciclo di erogazione fino a 250 etichette/min
Processo di erogazioneWipe-On per un’applicazione delicata
Struttura compatta
Semplice integrazione
Formato etichetta min. 14 x 20 mm, max. 173 x 1000 mm

La Legi-E 4050WO è economica e convince per la sua efficienza elevata. Il sistema di erogazione stampa ed erogazione applica le etichette completamente senza l’uso di aria compressa e gestisce rotoli di grandi dimensioni con un diametro fino a 300 mm. Grazie alla precisa tecnologia dei sensori ed alla meccanica regolabile con precisione, le etichette vengono distribuite in modo affidabile anche a velocità elevate.

Tutti i componenti provengono dalla nostra produzione di massa standardizzata che garantisce una disponibilità elevata e mantiene bassi i costi. La forma ben strutturata del sistema facilita il funzionamento e consente la manutenzione senza l’intervento di tecnici esterni. Grazie al suo design compatto, la Legi-E 4050WO può essere facilmente integrata in un’ampia gamma di ambienti di produzione.

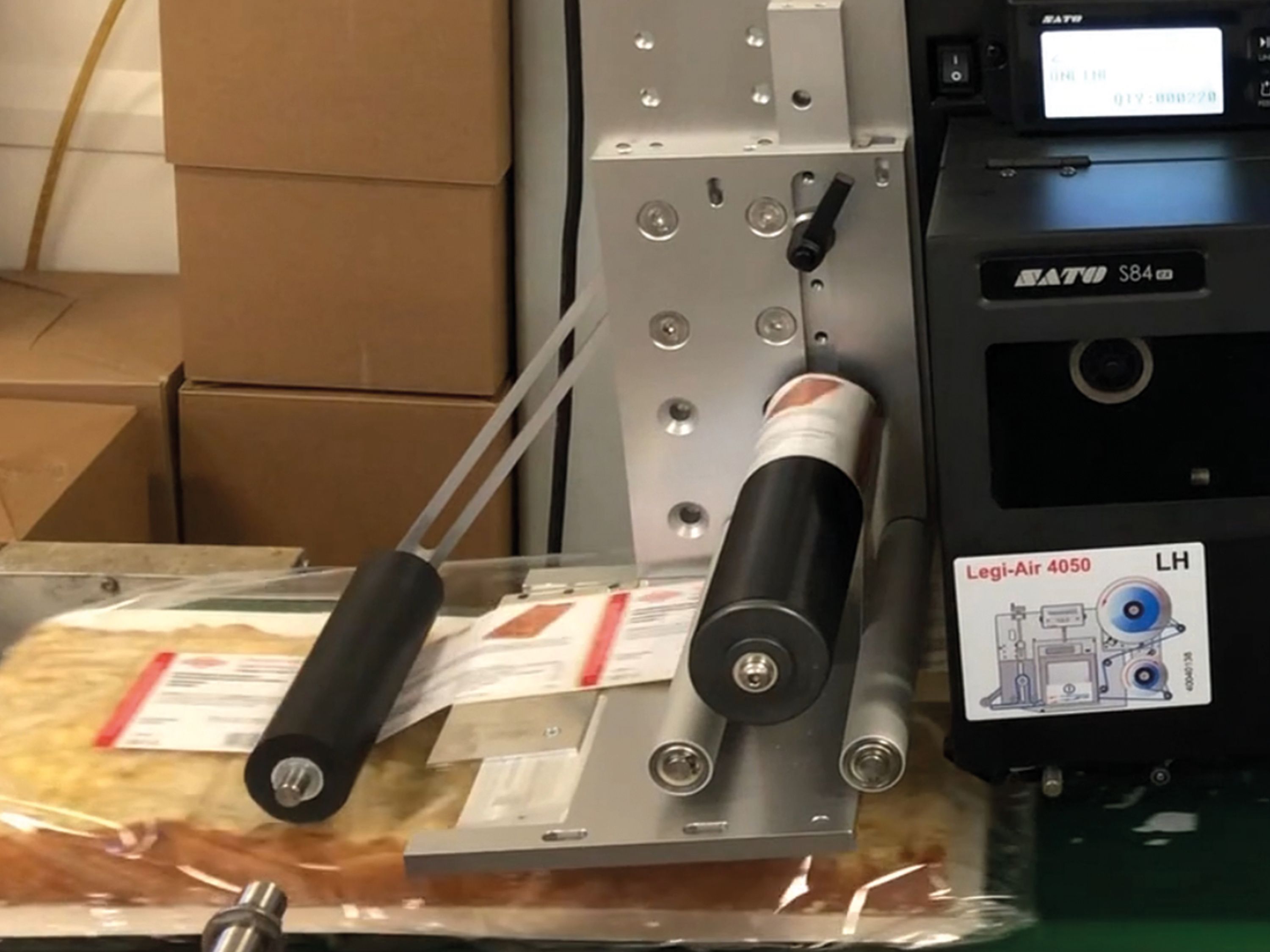

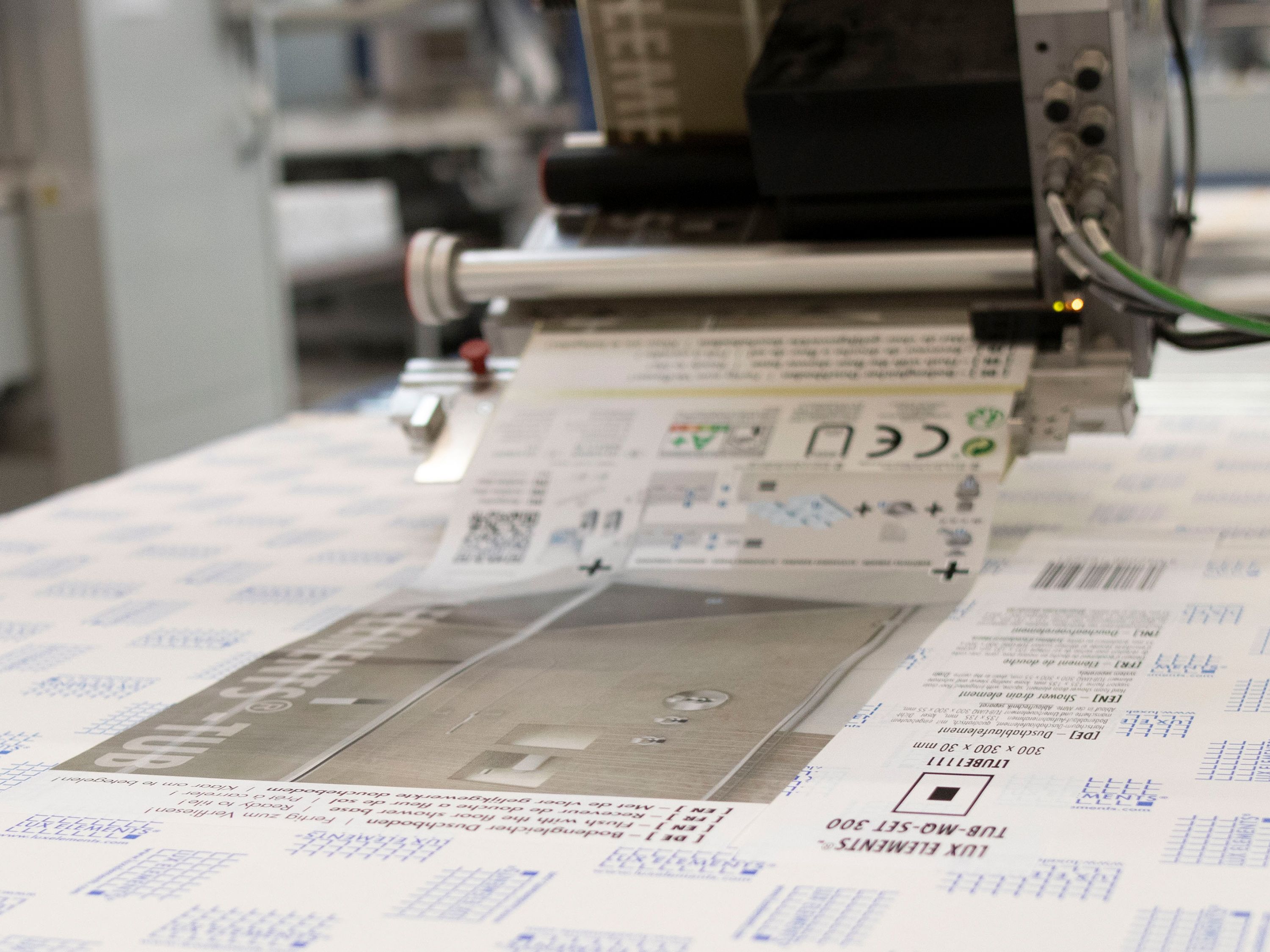

Etichetta sulla parte superiore del cartone 3

Legi-Air 4050WO etichettatura del lato superiore

Il Legi-E 4050WO funziona completamente in modo elettrico ed elimina del tutto l’uso dell’aria compressa, riducendo così in modo sostenibile i costi operativi e rendendo l’installazione molto più semplice e flessibile. Allo stesso tempo, la tecnologia contribuisce a un notevole risparmio energetico e rende i processi produttivi più efficienti, silenziosi ed ecologici. Ciò riduce le esigenze di manutenzione e aumenta la sostenibilità.

La costruzione compatta del Legi-E 4050WO consente un’installazione salvaspazio anche in ambienti produttivi con capacità limitate. Grazie al design intelligente, il sistema può essere integrato facilmente nelle linee di produzione esistenti senza doverle adattare in modo complesso. L’apparecchio supporta così i processi di produzione moderni e automatizzati, aumentando l’efficienza complessiva a lungo termine.

Grazie alla sua struttura modulare, i singoli componenti possono essere facilmente mantenuti, sostituiti o ampliati senza lunghe interruzioni del processo produttivo. I tempi di fermo vengono così ridotti al minimo, garantendo allo stesso tempo l’affidabilità operativa. L’elevata flessibilità del concetto assicura che l’impianto possa essere sempre adattato a nuove esigenze e garantisce una disponibilità costante e duratura.

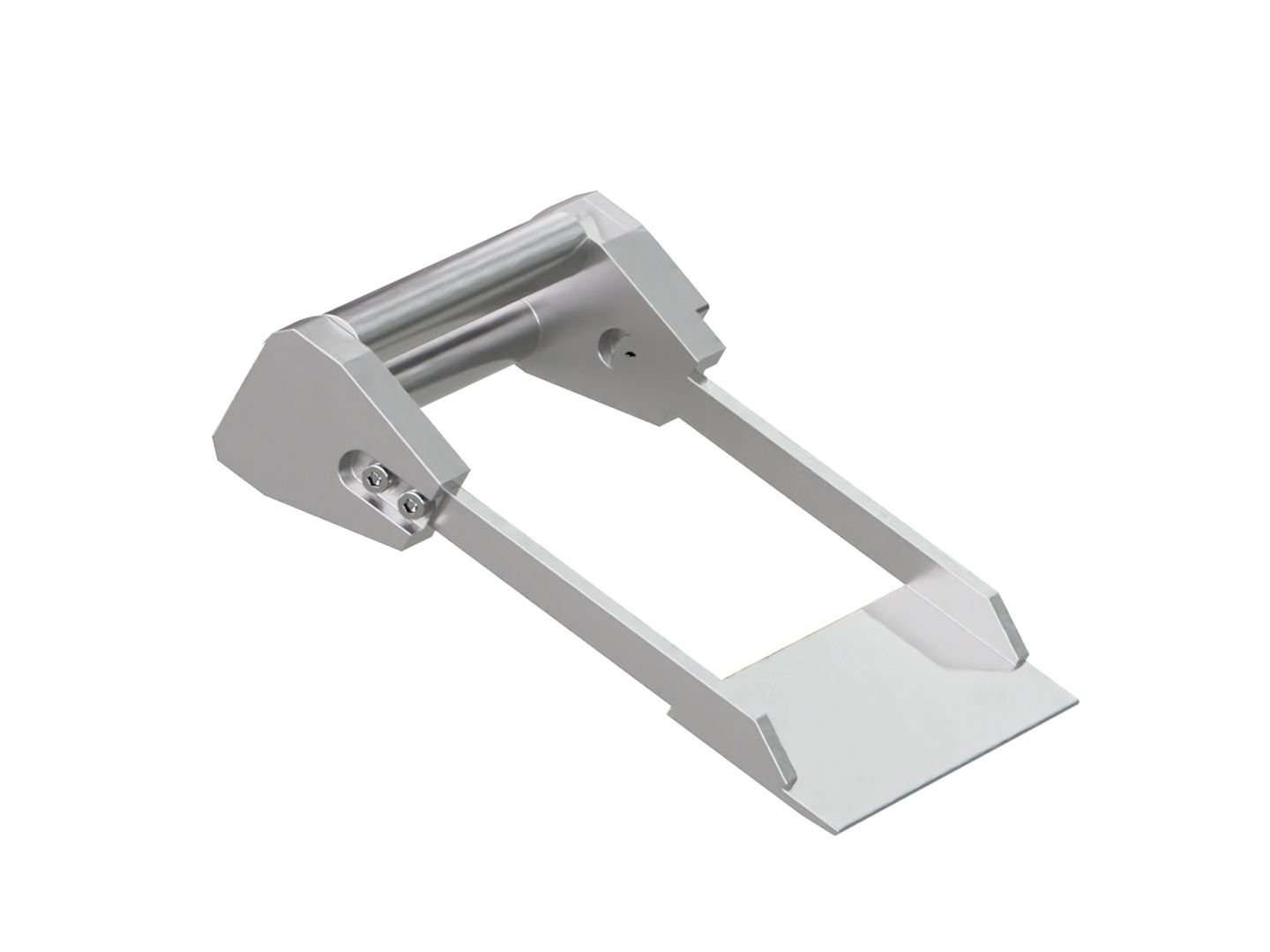

Lingua di distribuzione Wipe-on, rigida

Linguetta di erogazione rigida universale Wipe-On per un’etichettatura precisa

Funzione	Spazzolare
Trasmissione applicatore	Rigido

Zebra ZE511

Massime prestazioni di stampa per applicazioni industriali

Larghezza stampa	104 mm
Velocità di stampa fino a	457 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi, 609 dpi
Processo di stampa	Trasferimento termico, Termico diretto, RFID

Zebra ZE521

Massime prestazioni di stampa per applicazioni industriali

Larghezza stampa	168 mm
Velocità di stampa fino a	356 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi
Processo di stampa	Trasferimento termico, Termico diretto, RFID

Sato S86NX

Stampa industriale precisa, veloce ed affidabile

Larghezza stampa	167,5 mm
Velocità di stampa fino a	355,6 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi
Processo di stampa	Trasferimento termico, Termico diretto, RFID

Sato S84NX

Stampa industriale precisa, veloce ed affidabile

Larghezza stampa	104 mm
Velocità di stampa fino a	406 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi, 609 dpi
Processo di stampa	Trasferimento termico, Termico diretto, RFID

CAB PX Q4

Modulo di stampa ad alta precisione per l’etichettatura automatizzata nell’industria e la logistica

Larghezza stampa	108,4 mm
Velocità di stampa fino a	300 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi, 609 dpi
Processo di stampa	Trasferimento termico, Termico diretto

CAB PX Q6

Modulo di stampa ad alta precisione per l’etichettatura automatizzata nell’industria e la logistica

Larghezza stampa	168 mm
Velocità di stampa fino a	250 mm/sec
Risoluzione testina di stampa	203 dpi, 305 dpi
Processo di stampa	Trasferimento termico, Termico diretto

Novexx XDM 944

Massima velocità per l’etichettatura industriale

Larghezza stampa	106 mm
Velocità di stampa fino a	400 mm/sec
Risoluzione testina di stampa	300 dpi
Processo di stampa	Trasferimento termico, Termico diretto

Novexx XDM 945

Massima velocità per l’etichettatura industriale

Larghezza stampa	128 mm
Velocità di stampa fino a	350 mm/sec
Risoluzione testina di stampa	305 dpi
Processo di stampa	Trasferimento termico, Termico diretto

Novexx XDM 946

Massima velocità per l’etichettatura industriale

Larghezza stampa	160 mm
Velocità di stampa fino a	300 mm/sec
Risoluzione testina di stampa	305 dpi
Processo di stampa	Trasferimento termico, Termico diretto

Dati tecnici

Dati erogazione

Posizione etichetta

Pagina, Lato superiore

Modalità di etichettatura

in corso

Tasso di applicazione etichette max.

250 /min

Precisione di posizionamento (+/-)

0,8 mm

Velocità del prodotto fino a

16 m/min

Formato etichette min. (LxP)

14 x 20 mm

Formato etichette max. (LxP)

173 x 1000 mm

Caratteristiche

Tecnologia

Completamente elettrico

Svolgimento etichette

Motore passo-passo

Avvolgimento etichette

Motore passo-passo

HMI

Versione HMI

Display touch

Aspetti fisici

Dimensioni sistema (HxLxP)

684 x 400 x 909 mm

Peso

35 kg

Omologazioni

CE

Umidità relativa non condensante

15 - 95 %

Temperatura ambiente

10 - 35°C

Livello di rumorosità

70 dB

Collegamenti

Tensione di alimentazione

90 - 263 V

Frequenza di rete

50 - 60 Hz

Corrente

5 A

Interfacce

USB, RS232, Ethernet IPv4

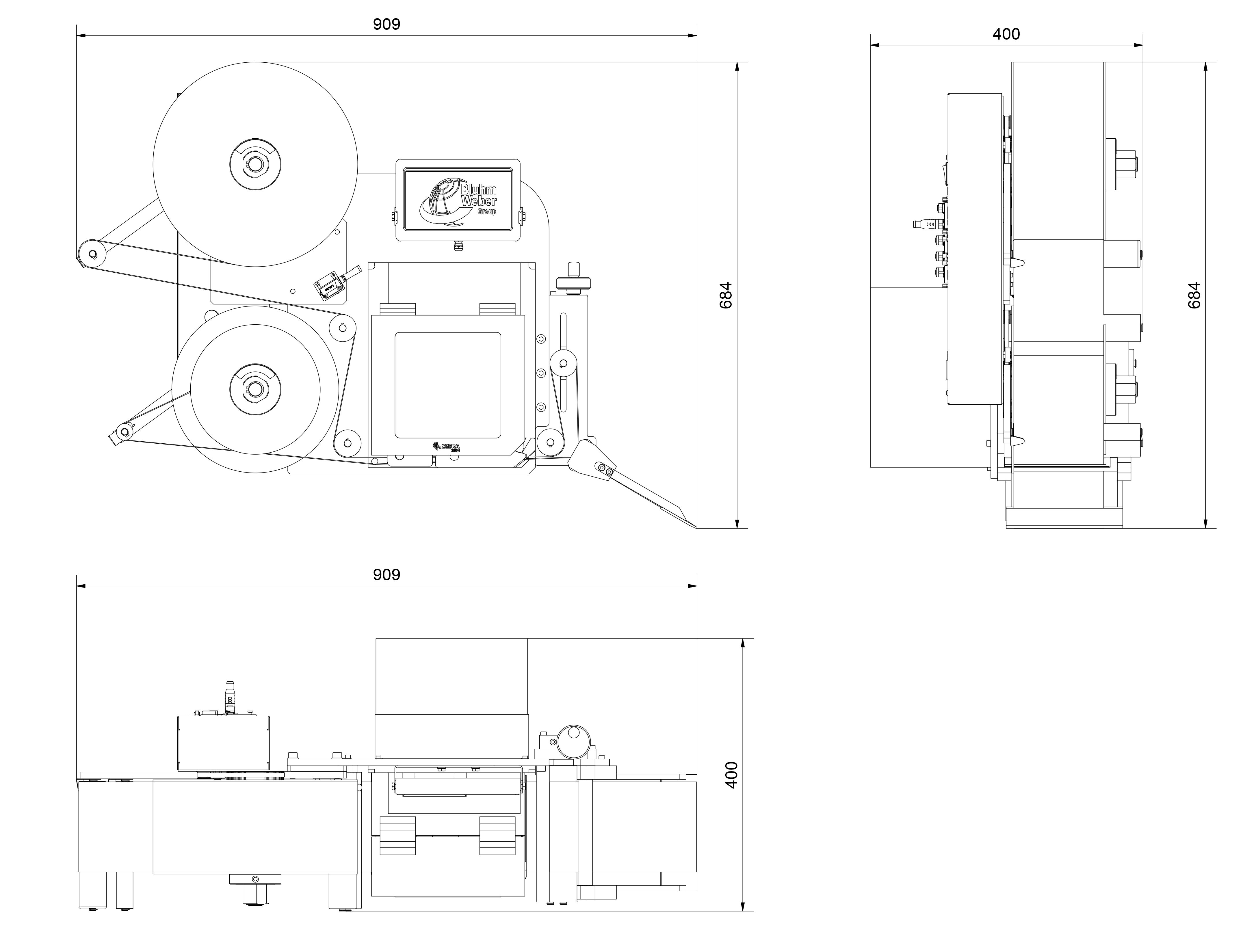

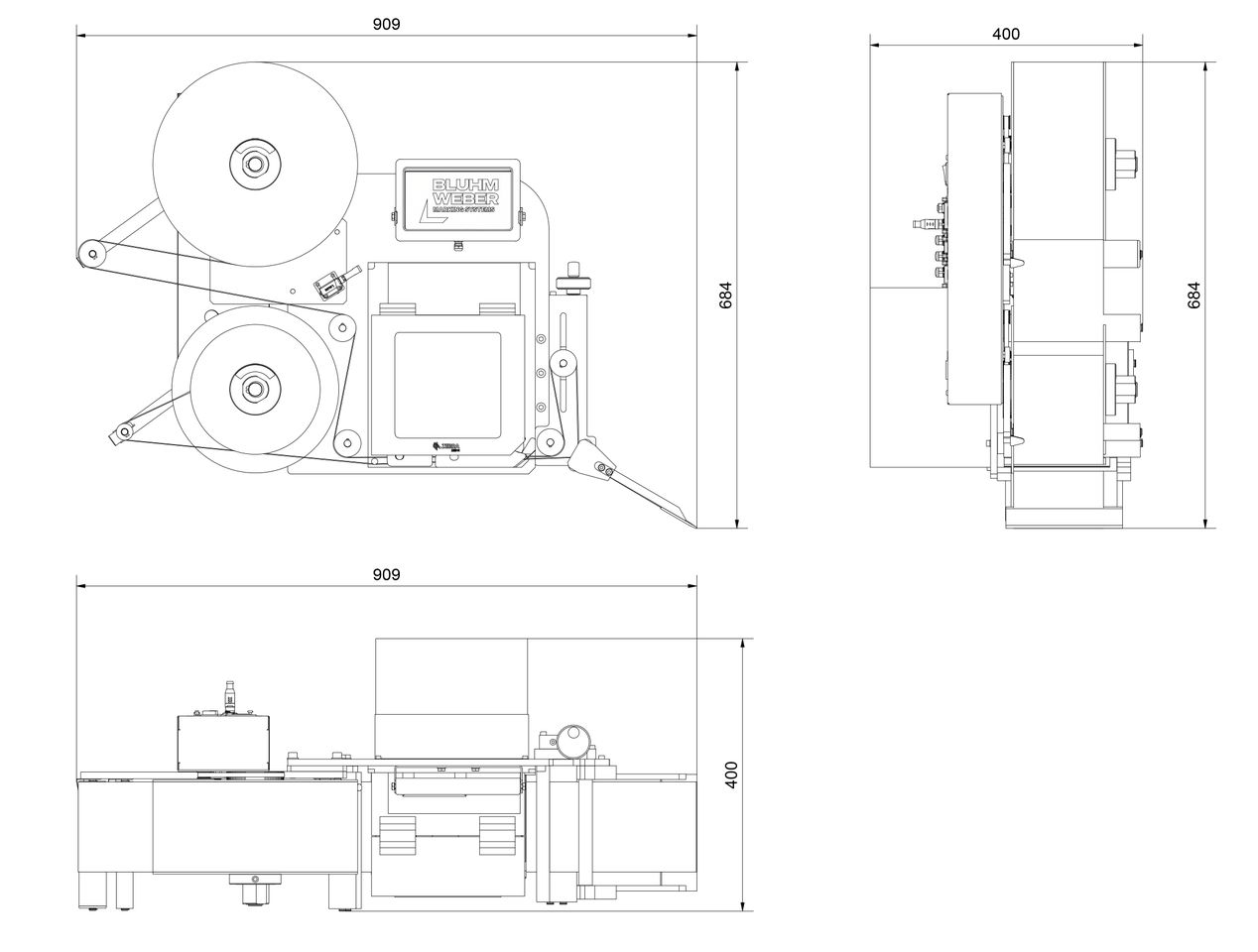

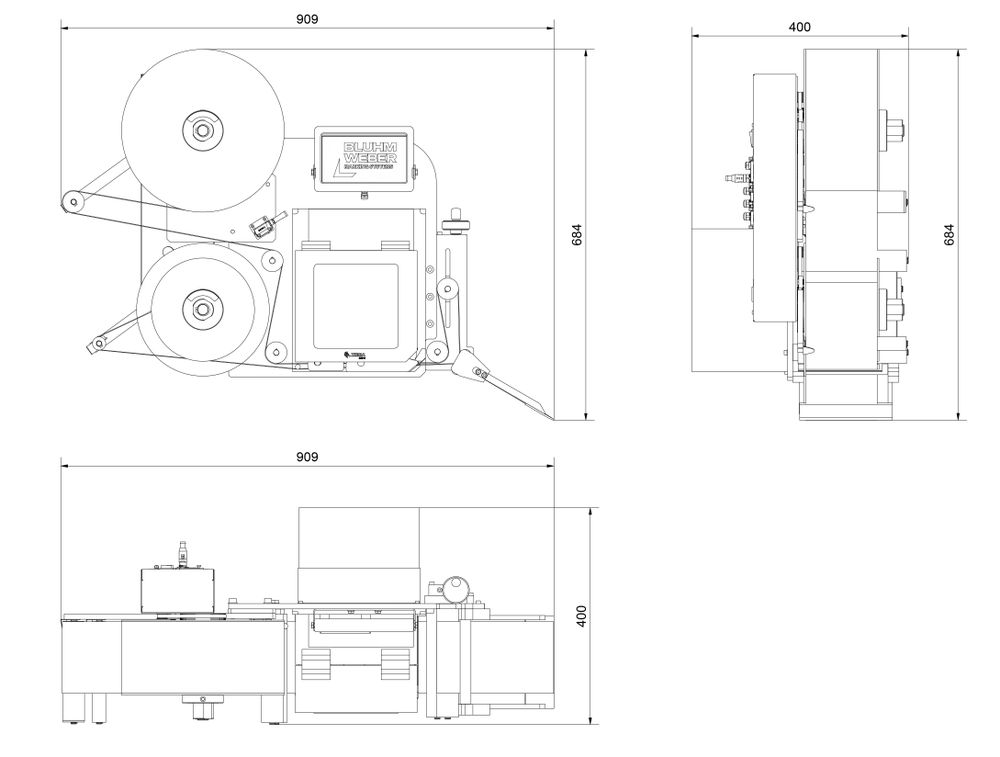

Technical Drawing Legi-E 4050 WO (282,7 kB)
