Stampante a getto d'inchiostro

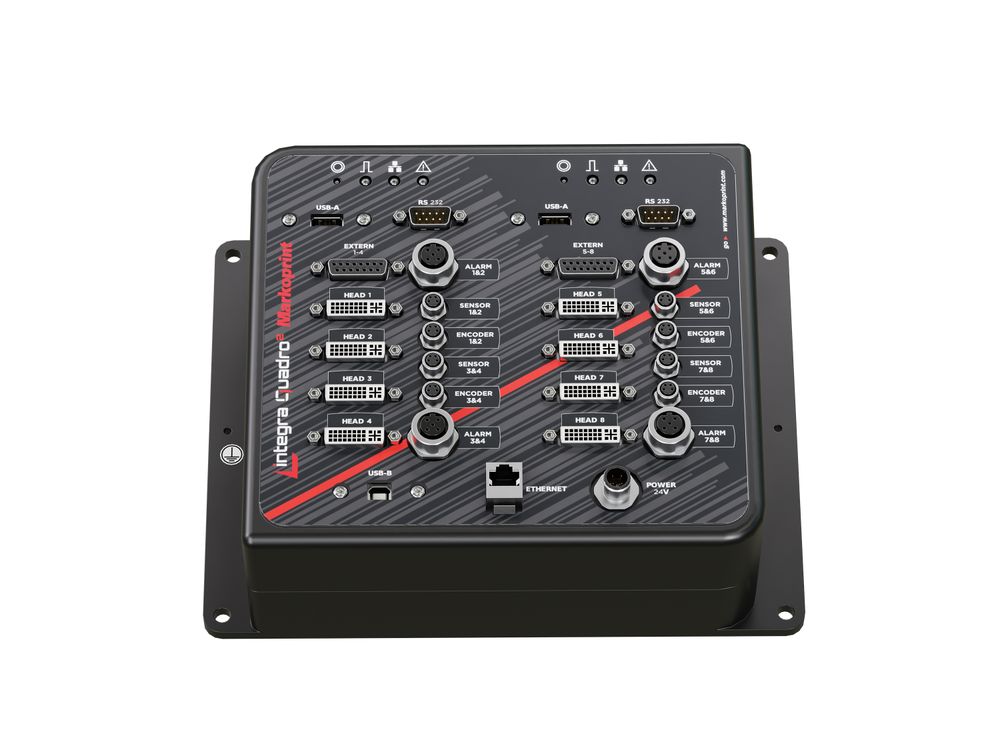

Markoprint integra Quadro²

Controller Highspeed per l’integrazione nel sistema e per il collegamento di fino a 8 testine di stampa

  • Controllo di fino ad 8 testine di stampa
  • Funzionamento simultaneo su 4 linee di produzione
  • Installazione semplice e struttura compatta per l’integrazione nel sistema
  • Le impostazioni possono essere modificate direttamente sul controller
  • Per il collegamento di testine di stampa termiche e piezoelettriche

Controllo di stampa flessibile per produzioni complesse

La Markoprint integra Quadro2 ha un design compatto ed è dotata di varie opzioni di fissaggio: può essere facilmente montata direttamente sulla linea di produzione o integrata in quadri elettrici e macchine sovraordinate. A seconda della tecnologia di stampa collegata è possibile raggiungere una velocità di stampa massima di 240 m/min.

Il controller è uno strumento centrale per il controllo di processi di etichettatura complessi. Ottimizza i processi di codifica e di marcatura, in particolare quando velocità, produttività e affidabilità sono rilevanti, ad esempio nell’industria alimentare e delle bevande, nei settori farmaceutico e cosmetico e nella logistica.

Applicazioni

Particolarità

Markoprint integra Quadro2 controlla fino a 8 testine di stampa

Controllo di fino ad 8 testine di stampa in combinazione a scelta

Il controller Markoprint integra Quadro2 convince per la sua elevata flessibilità e prestazioni: consente di pilotare fino a otto testine di stampa, che possono essere utilizzate contemporaneamente o in alternanza, a seconda delle esigenze. Sono supportate sia le testine termiche sia quelle piezoelettriche, rendendo possibile un’ampia varietà di applicazioni.

Il Markoprint Quadro2 consente il funzionamento simultaneo su quattro linee di produzione

Funzionamento simultaneo su 4 linee di produzione

Con il Controller Markoprint integra Quadro2 è possibile stampare contemporaneamente su entrambi i lati di imballaggi primari o secondari su quattro linee di produzione indipendenti. Ma anche molti altri scenari di etichettatura possono essere controllati individualmente.

Software Markoprint integra Command

Controllo remoto tramite software integra Command

Tramite il software integra Command, il controller è completamente controllabile da remoto e le impostazioni possono essere modificate facilmente in qualsiasi momento. Il potente software in dotazione è disponibile anche per la progettazione e la gestione dei layout di stampa.

Markoprint Coding Score

Livelli di prestazioni chiari per soluzioni di stampa flessibili e scalabili

Il Coding Score, sviluppato appositamente, semplifica la scelta e la configurazione dei sistemi di stampa Markoprint. I livelli di prestazioni – PRINT, BASIC, ADVANCED, PRO e ULTIMATE – sono chiaramente definiti, facilmente comparabili e variano a seconda del sistema. Ciò crea trasparenza nella decisione e allo stesso tempo garantisce sicurezza dell’investimento in una soluzione di marcatura che può essere ampliata in qualsiasi momento. Nuove esigenze di produzione, efficienza o sostenibilità possono essere integrate senza difficoltà, assicurando processi potenti ed economici a lungo termine.

Dati tecnici
Specifiche di stampa
HP (Advanced)
HP (Pro)
LX (Advanced)
LX (Pro)
XR (Advanced)
XR (Pro)
MX50 (Advanced)
MX50 (Pro)
XR (Advanced)
MX100 (Pro)
Tipo stampante
Thermal Ink Jet (TIJ), Piezo Ink Jet (PIJ)
Tecnologia di stampa supportata
XR, HP, LX, MX
Altezza di stampa
HP (Advanced)
1 - 100 mm
HP (Pro)
1 - 100 mm
LX (Advanced)
1 - 100 mm
LX (Pro)
1 - 100 mm
XR (Pro)
2 - 568 mm
MX50 (Advanced)
3 - 400 mm
MX50 (Pro)
3 - 400 mm
MX100 (Pro)
3 - 800 mm
XR (Advanced)
2 - 568 mm, 3 - 800 mm
Risoluzione di stampa verticale fino a
HP (Advanced)
600 dpi
HP (Pro)
600 dpi
LX (Advanced)
600 dpi
LX (Pro)
600 dpi
XR (Pro)
180 dpi
MX50 (Advanced)
64 dpi
MX50 (Pro)
64 dpi
MX100 (Pro)
192 dpi
XR (Advanced)
180 dpi, 192 dpi
Velocità di stampa fino a
HP (Advanced)
90 m/min
HP (Pro)
180 m/min
LX (Advanced)
90 m/min
LX (Pro)
240 m/min
XR (Pro)
60 m/min
MX50 (Advanced)
60 m/min
MX50 (Pro)
60 m/min
MX100 (Pro)
60 m/min
XR (Advanced)
60 m/min, 60 m/min
Distanza tra la testina di stampa e il prodotto
HP (Advanced)
1 - 4 mm
HP (Pro)
1 - 4 mm
LX (Advanced)
1 - 4 mm
LX (Pro)
1 - 4 mm
XR (Pro)
1 - 3 mm
MX50 (Advanced)
1 - 4 mm
MX50 (Pro)
1 - 4 mm
MX100 (Pro)
1 - 4 mm
XR (Advanced)
1 - 3 mm, 1 - 4 mm
Numero testine di stampa fino a
8
Numero massimo di linee di produzione
4
Orientamento
Da sinistra a destra, Da destra a sinistra
Funzione
Stampa superiore, Stampa laterale
Contenuti stampabili
HP (Advanced)
Codici a barre, Codici 2D, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione
HP (Pro)
Codici a barre, Codici 2D, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione
LX (Advanced)
Codici a barre, Codici 2D, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione
LX (Pro)
Codici a barre, Codici 2D, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione
XR (Advanced)
Codici a barre, Codici 2D, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione, Codici a barre, Codici 2D, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione
XR (Pro)
Codici a barre, PDF, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione
MX50 (Advanced)
Codici a barre, Codici 2D, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione
MX50 (Pro)
Codici a barre, Codici 2D, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione
MX100 (Pro)
Codici a barre, Codici 2D, Campi di testo, Grafici BMP, Contatore, Indicazione ora, Campo data, Offset data, Immissione di variabili, Campi di azione
Codici a barre
HP (Advanced)
Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E
HP (Pro)
Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E
LX (Advanced)
Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E
LX (Pro)
Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E
XR (Advanced)
Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E, Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E
XR (Pro)
Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E
MX50 (Advanced)
Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E
MX50 (Pro)
Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E
MX100 (Pro)
Codice 2 di 5, Codice 39, Codice 128, EAN 8, EAN 13, Matrice dati, GS1 Matrice dati, GS1 DataBar, Codice GS1 QR, Codice QR, UPC-A, UPC-E
DBPrint
HP (Advanced)
HP (Pro)
LX (Advanced)
LX (Pro)
XR (Pro)
MX50 (Advanced)
MX50 (Pro)
MX100 (Pro)
XR (Advanced)
false, false
Stampa diretta PDF
Caratteri
Caratteri specifici del cliente, Tutti i font di Windows
Presupposti software
Processore con min. 1 GHz, Interfaccia per il collegamento della stampante, Mouse PC o touchscreen, Driver DirectX 9 o superiore con WDDM 1.0, Min. 30 GB memoria su disco rigido, 2 GB per 32-Bit o 4 GB per 64-Bit, Windows 7, 8, 10
Software Interpreter
integra Command
Spitting
HP (Advanced)
HP (Pro)
LX (Advanced)
LX (Pro)
XR (Pro)
MX50 (Advanced)
MX50 (Pro)
MX100 (Pro)
XR (Advanced)
false, false
Inchiostro
Colore
Blu, Gialla, Verde, Bianco, Rossa, Nero, Visibile a UV, Polimerizzazione con UV
Composizione
A base d’acqua, A base di solventi, Formulazione olio
Hardware
HP (Advanced)
HP (Pro)
LX (Advanced)
LX (Pro)
XR (Advanced)
XR (Pro)
MX50 (Advanced)
MX50 (Pro)
XR (Advanced)
MX100 (Pro)
Display
nessun display
Protezione tramite password
HP (Advanced)
HP (Pro)
LX (Advanced)
LX (Pro)
XR (Pro)
MX50 (Advanced)
MX50 (Pro)
MX100 (Pro)
XR (Advanced)
false, false
Sensore interno
Segnale sensore
NPN
Segnale trasduttore di velocità
Controciclo oppure NPN, Tensione 24 V
Stato/Allarme uscite
8
Espansione della memoria flash opzionale
Slot per chiavetta USB
Slot per schede di memoria SD
Slot PCMCIA
WLAN
Aspetti fisici
HP (Advanced)
HP (Pro)
LX (Advanced)
LX (Pro)
XR (Advanced)
XR (Pro)
MX50 (Advanced)
MX50 (Pro)
XR (Advanced)
MX100 (Pro)
Amperaggio
1,3 A, 1,3 A

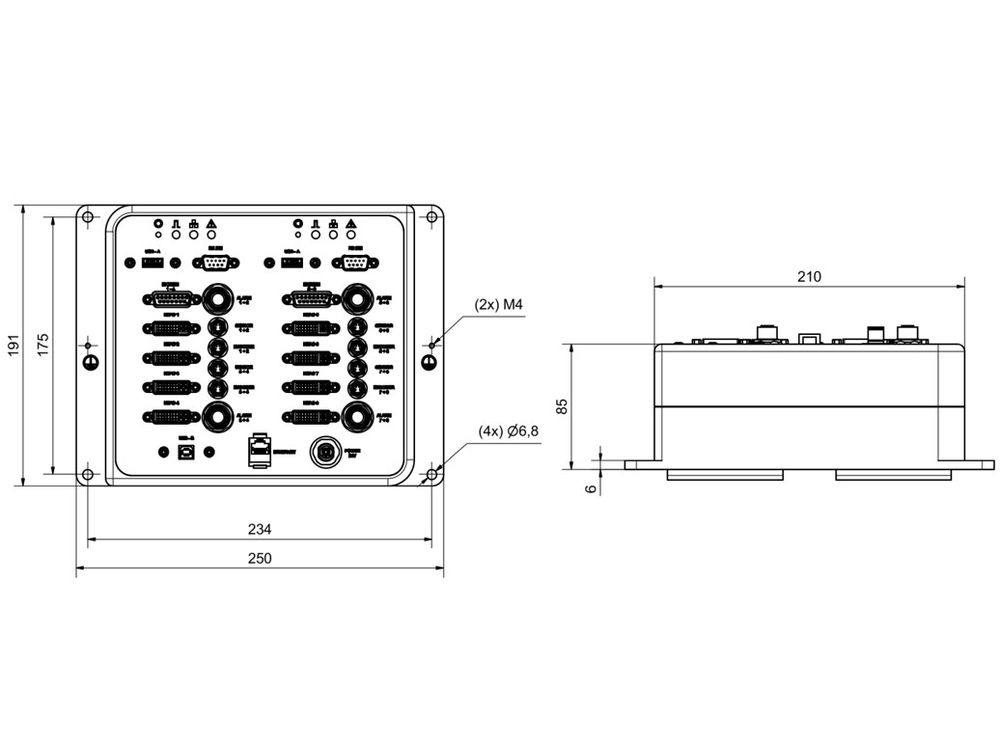

Dimensioni sistema (HxLxP)
85 x 191 x 250 mm
Dimensioni della testina di stampa (H×L×P)
HP (Advanced)
99 x 68 x 194 mm
HP (Pro)
99 x 68 x 194 mm
LX (Advanced)
84 x 87 x 143 mm
LX (Pro)
84 x 87 x 143 mm
XR (Pro)
306 x 187 x 316 mm
MX50 (Advanced)
283 x 177 x 318 mm
MX50 (Pro)
283 x 177 x 318 mm
MX100 (Pro)
283 x 177 x 318 mm
XR (Advanced)
306 x 187 x 316 mm, 283 x 177 x 318 mm
Lunghezza cavo testina di stampa fino a
HP (Advanced)
13 m
HP (Pro)
13 m
LX (Advanced)
50 m
LX (Pro)
50 m
XR (Pro)
50 m
MX50 (Advanced)
50 m
MX50 (Pro)
50 m
MX100 (Pro)
50 m
XR (Advanced)
50 m, 50 m
Peso
2,3 kg
Tipo di protezione IP
IP 40
Certificazioni
CE
Umidità relativa non condensante
10 - 90 %
Temperatura ambiente
5 - 40°C
Tensione di allacciamento
90-240 V
Frequenza di rete
50-60 Hz
Consumo elettrico
90 W
